4
EMPFANGEN UND SENDEN

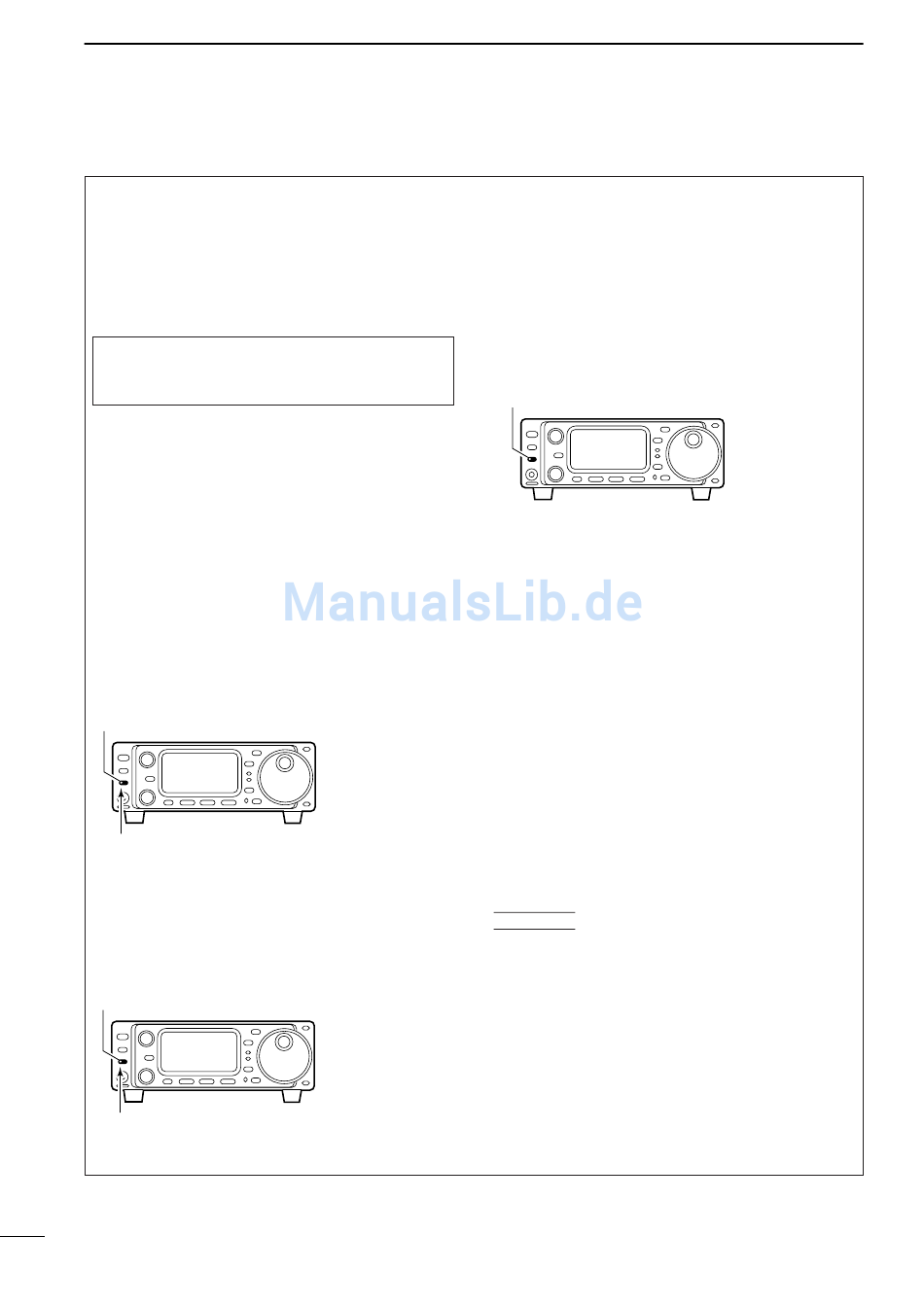

D Betrieb mit dem optionalen AT-180

Der automatischer Antennentuner, AT-180, paßt den IC-
706MKIIG an die angeschlossene Antenne automatisch an.
Sobald der Antennentuner die Antenne einmal anpaßt,
werden die Drehwinkel der variablen Kondensatoren als
Grundeinstellung für jeden Frequenzbereich (in 100-kHz-
Schritten) gespeichert. Wenn der Frequenzbereich dann
gewechselt wird, werden die variablen Kondensatoren mit
der gespeicherten Grundeinstellung automatisch eingestellt.
ACHTUNG:
NIE mit eingeschaltetem Antennentuner
senden, wenn die Antenne nicht angeschlossen ist.
Transceiver und Antenne werden hierdurch beschädigt.
Hinweis:
• Der AT-180 kann nicht für 2 m/70 cm verwendet werden.
• Im 2-m-Band wird durch Drücken der Tuner-Taste der
Anrufkanal eingestellt (S. 39).
• Der AT-180 kann für die KW-Bänder und für das 6-m-Band
verwendet werden. Der Betrieb auf diesen Bändern
unterscheidet sich jedoch voneinander.
AUTOMATISCHER ABSTIMMBETRIEB
• KW-Bänder
[TUNER] drücken, um den Antennentuner einzuschalten.
Die Antenne wird beim Senden automatisch abgestimmt,
wenn das Antennen-SWR über 1,5:1 liegt.
• Die Kontrolleuchte der [Tuner]-Taste erlischt, wenn der
Antennentuner ausgeschaltet ist.
[TUNER/CALL]
Leuchtet, wenn der AT-180
eingeschaltet ist.
• 6-m-Band
[TUNER] gedrückt halten, um die Antenne abzustimmen.
Falls die Kontrolleuchte der [TUNER]-Taste beim Senden
langsam blinkt, [TUNER] gedrückt halten, um die Antenne
erneut abzustimmen.
[TUNER/CALL]
Blinkt, wenn eine erneute
Abstimmung erforderlich ist.
27
AUTOMATISCHER ANTENNENTUNER
MANUELLE ABSTIMMUNG
Bei SSB-Betrieb auf den KW-Bändern kann es vorkommen,
daß bei niedrigem Sprachmodulationspegel der AT-180
nicht korrekt abstimmt. In diesem Fall ist manuelle Ab-
stimmung hilfreich.
[TUNER] 1 Sek. gedrückt halten, um die manuelle Abstim-
mung zu starten.
• CW wird eingestellt, der Mithörton wird gehört und die Kontrol-
leuchte der [TUNER]-Taste blinkt; hiernach wird die vorherige
Betriebsart wieder eingestellt.
[TUNER/CALL]
1 Sek. gedrückt halten, um die manuelle
Abstimmung zu starten.
Falls nach 20 Sek. der Abstimmung der Antennentuner das
SWR nicht unter 1,5:1 reduziert, erlischt die Kontrolleuchte
der [TUNER]-Taste. In diesem Fall, überprüfen Sie:
• Antennenanschlüsse und Speiseleitung.
• das Antennen-SWR (S. 26; Meter-Funktionen)
Überbrückungssperre (nur KW-Bänder)
Beim AT-180 kann der Betriebsmodus „Überbrückungs-
sperre" eingestellt werden. Wenn diese Einstellung gewählt
wird, kann der Antennentuner auch bei schlechtem SWR
verwendet werden. In diesem Fall wird die automatische
Abstimmung auf den KW-Bändern nur dann aktiviert, wenn
das SWR über 3:1 liegt. Es muß deshalb bei jedem
Frequenzwechsel manuell abgestimmt werden. Obwohl
diese Einstellung „Überbrückungsperre" genannt wird, wird
der Antennentuner „überbrückt", wenn nach dem Abstimmen
das SWR über 3:1 liegt.
PRAKTISCH
• Abstimm-Empfindlichkeit (nur KW-Bänder)
Falls Sie während des Sendens kritische Abstimmung
benötigen, stellen Sie die Antennentuner-Empfindlichkeit
ein. Zum Einstellen, siehe Seite 55.
• Automatischer Antennentuner-Start (nur KW-Bänder)
Falls es notwendig wird, den Antennentuner bei einem
VSWR von 1,5:1 oder weniger auszuschalten, verwenden
Sie „automatic tuner on" und schalten den Antennentuner
aus. Siehe Seite 54, um diese Funktion ein- oder auszu-
schalten.
