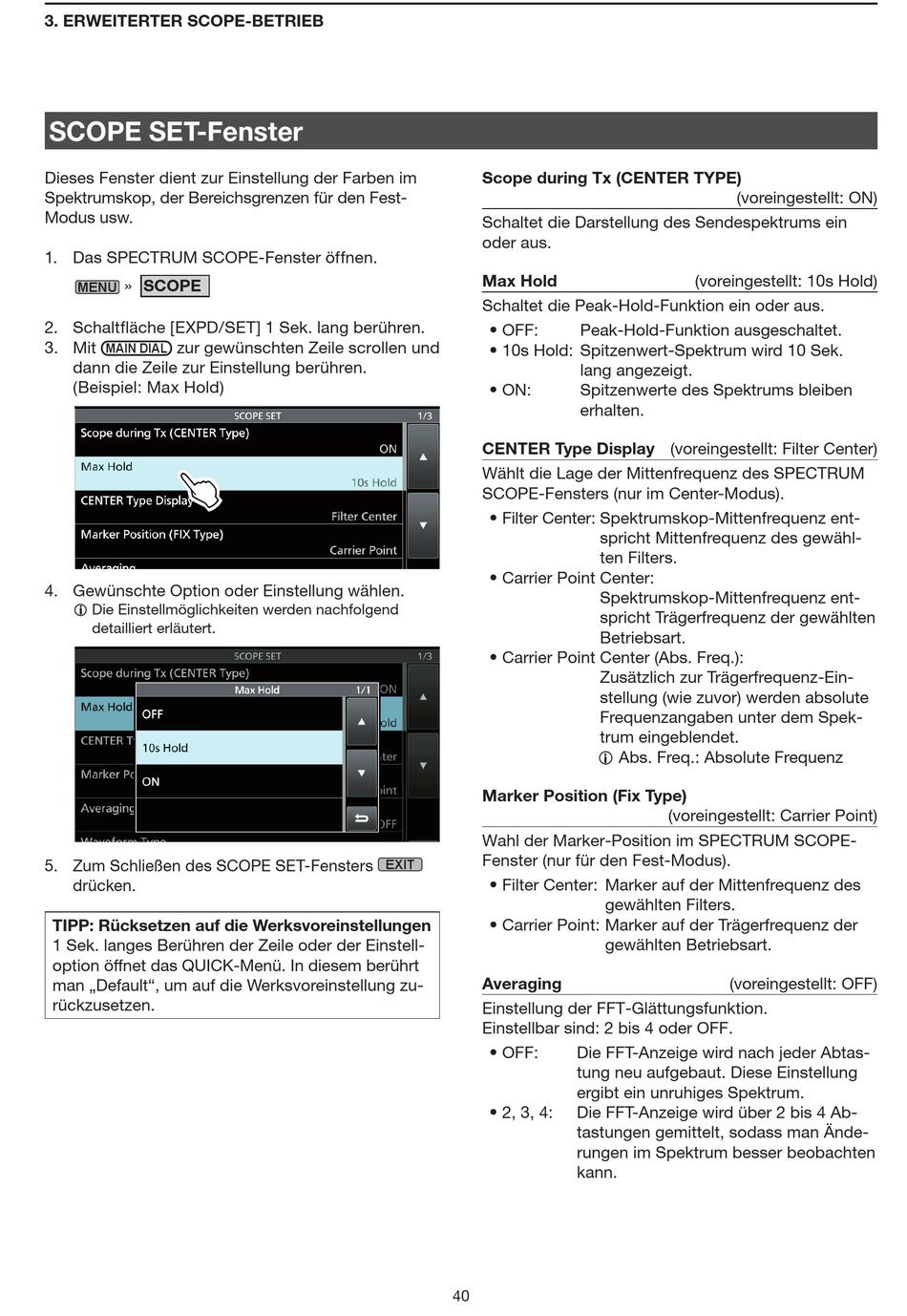

3. ERWEITERTER SCOPE-BETRIEB
SCOPE SET-Fenster
Dieses Fenster dient zur Einstellung der Farben im
Spektrumskop, der Bereichsgrenzen für den Fest-
Modus usw.
1. Das SPECTRUM SCOPE-Fenster öffnen.
» SCOPE
MENU
2. Schaltfläche [EXPD/SET] 1 Sek. lang berühren.
3. Mit
zur gewünschten Zeile scrollen und
MAIN DIAL
dann die Zeile zur Einstellung berühren.
(Beispiel: Max Hold)
4. Gewünschte Option oder Einstellung wählen.
L Die Einstellmöglichkeiten werden nachfolgend
detailliert erläutert.
5. Zum Schließen des SCOPE SET-Fensters
drücken.
TIPP: Rücksetzen auf die Werksvoreinstellungen
1 Sek. langes Berühren der Zeile oder der Einstell-
option öffnet das QUICK-Menü. In diesem berührt
man „Default", um auf die Werksvoreinstellung zu-
rückzusetzen.
Scope during Tx (CENTER TYPE)
Schaltet die Darstellung des Sendespektrums ein
oder aus.
Max Hold
Schaltet die Peak-Hold-Funktion ein oder aus.
• OFF:
• 10s Hold: Spitzenwert-Spektrum wird 10 Sek.
• ON:
CENTER Type Display (voreingestellt: Filter Center)
Wählt die Lage der Mittenfrequenz des SPECTRUM
SCOPE-Fensters (nur im Center-Modus).
• Filter Center: Spektrumskop-Mittenfrequenz ent-
• Carrier Point Center:
• Carrier Point Center (Abs. Freq.):
Marker Position (Fix Type)
Wahl der Marker-Position im SPECTRUM SCOPE-
Fenster (nur für den Fest-Modus).
EXIT
• Filter Center: Marker auf der Mittenfrequenz des
• Carrier Point: Marker auf der Trägerfrequenz der
Averaging
Einstellung der FFT-Glättungsfunktion.
Einstellbar sind: 2 bis 4 oder OFF.
• OFF:
• 2, 3, 4:
40
(voreingestellt: ON)
(voreingestellt: 10s Hold)
Peak-Hold-Funktion ausgeschaltet.
lang angezeigt.
Spitzenwerte des Spektrums bleiben
erhalten.
spricht Mittenfrequenz des gewähl-
ten Filters.
Spektrumskop-Mittenfrequenz ent-
spricht Trägerfrequenz der gewählten
Betriebsart.
Zusätzlich zur Trägerfrequenz-Ein-
stellung (wie zuvor) werden absolute
Frequenzangaben unter dem Spek-
trum eingeblendet.
L Abs. Freq.: Absolute Frequenz
(voreingestellt: Carrier Point)
gewählten Filters.
gewählten Betriebsart.
(voreingestellt: OFF)
Die FFT-Anzeige wird nach jeder Abtas-
tung neu aufgebaut. Diese Einstellung
ergibt ein unruhiges Spektrum.
Die FFT-Anzeige wird über 2 bis 4 Ab-
tastungen gemittelt, sodass man Ände-
rungen im Spektrum besser beobachten
kann.
