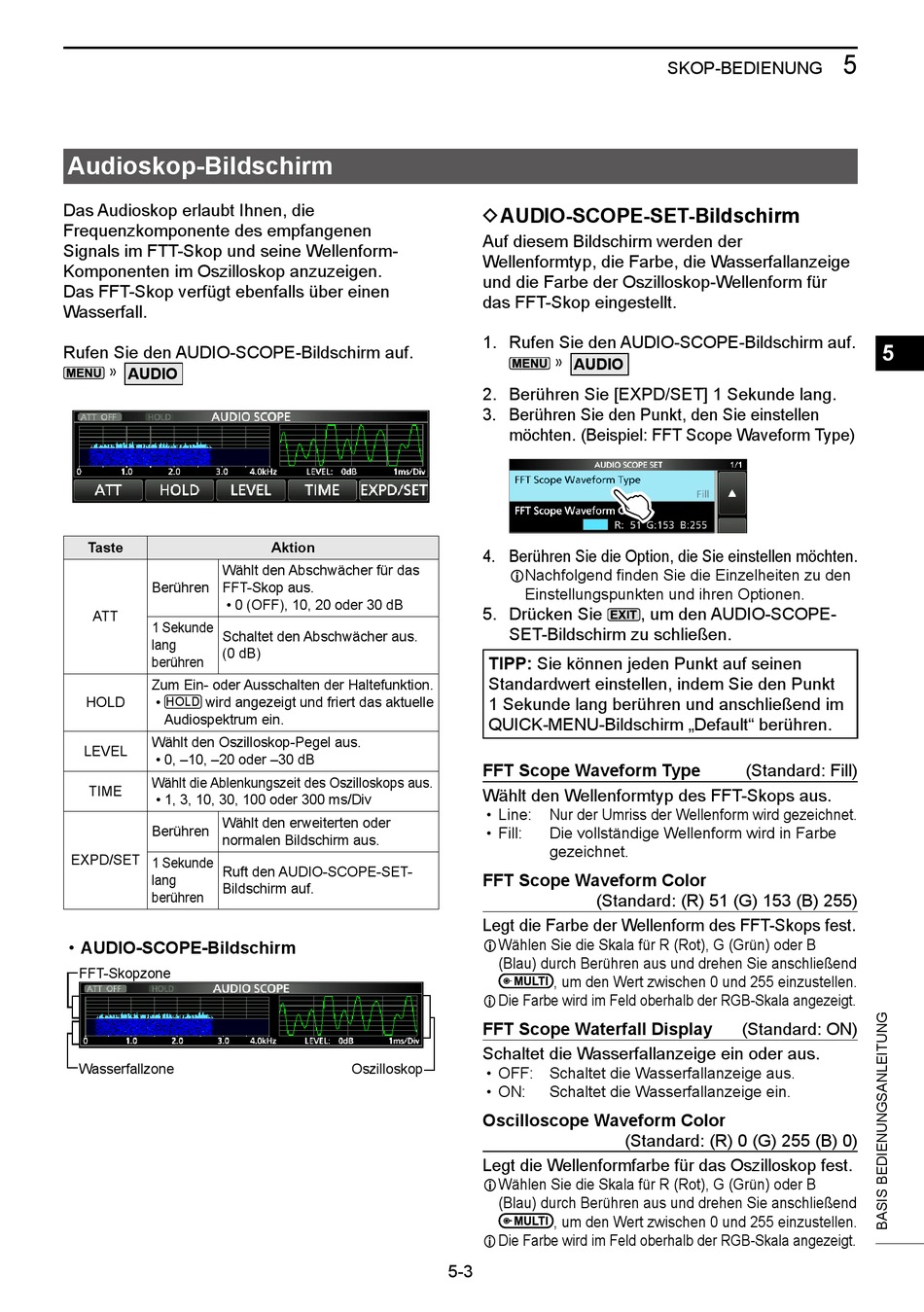

Audioskop-Bildschirm
Das Audioskop erlaubt Ihnen, die
Frequenzkomponente des empfangenen
Signals im FTT-Skop und seine Wellenform-
Komponenten im Oszilloskop anzuzeigen.
Das FFT-Skop verfügt ebenfalls über einen
Wasserfall.
Rufen Sie den AUDIO-SCOPE-Bildschirm auf.
» AUDIO
Taste
Wählt den Abschwächer für das
Berühren
FFT-Skop aus.
• 0 (OFF), 10, 20 oder 30 dB
ATT
1 Sekunde
Schaltet den Abschwächer aus.
lang
(0 dB)
berühren
Zum Ein- oder Ausschalten der Haltefunktion.
HOLD
•
wird angezeigt und friert das aktuelle
HOLD
Audiospektrum ein.
Wählt den Oszilloskop-Pegel aus.
LEVEL
• 0, –10, –20 oder –30 dB
Wählt die Ablenkungszeit des Oszilloskops aus.
TIME
• 1, 3, 10, 30, 100 oder 300 ms/Div
Wählt den erweiterten oder
Berühren
normalen Bildschirm aus.
EXPD/SET
1 Sekunde
Ruft den AUDIO-SCOPE-SET-
lang
Bildschirm auf.
berühren
• AUDIO-SCOPE-Bildschirm
FFT-Skopzone
Wasserfallzone
Aktion
Oszilloskop
DAUDIO-SCOPE-SET-Bildschirm
Auf diesem Bildschirm werden der
Wellenformtyp, die Farbe, die Wasserfallanzeige
und die Farbe der Oszilloskop-Wellenform für
das FFT-Skop eingestellt.
1. Rufen Sie den AUDIO-SCOPE-Bildschirm auf.
» AUDIO
2. Berühren Sie [EXPD/SET] 1 Sekunde lang.
3. Berühren Sie den Punkt, den Sie einstellen
möchten. (Beispiel: FFT Scope Waveform Type)
4. Berühren Sie die Option, die Sie einstellen möchten.
LNachfolgend finden Sie die Einzelheiten zu den
Einstellungspunkten und ihren Optionen.
5. Drücken Sie
SET-Bildschirm zu schließen.
TIPP: Sie können jeden Punkt auf seinen
Standardwert einstellen, indem Sie den Punkt
1 Sekunde lang berühren und anschließend im
QUICK-MENU-Bildschirm „Default" berühren.
FFT Scope Waveform Type
Wählt den Wellenformtyp des FFT-Skops aus.
• Line:
Nur der Umriss der Wellenform wird gezeichnet.
• Fill:
Die vollständige Wellenform wird in Farbe
gezeichnet.
FFT Scope Waveform Color
(Standard: (R) 51 (G) 153 (B) 255)
Legt die Farbe der Wellenform des FFT-Skops fest.
LWählen Sie die Skala für R (Rot), G (Grün) oder B
(Blau) durch Berühren aus und drehen Sie anschließend
, um den Wert zwischen 0 und 255 einzustellen.
L Die Farbe wird im Feld oberhalb der RGB-Skala angezeigt.
FFT Scope Waterfall Display
Schaltet die Wasserfallanzeige ein oder aus.
• OFF: Schaltet die Wasserfallanzeige aus.
• ON:
Schaltet die Wasserfallanzeige ein.
Oscilloscope Waveform Color
Legt die Wellenformfarbe für das Oszilloskop fest.
LWählen Sie die Skala für R (Rot), G (Grün) oder B
(Blau) durch Berühren aus und drehen Sie anschließend
, um den Wert zwischen 0 und 255 einzustellen.
L Die Farbe wird im Feld oberhalb der RGB-Skala angezeigt.
5-3
SKOP-BEDIENUNG
, um den AUDIO-SCOPE-
(Standard: Fill)
(Standard: ON)
(Standard: (R) 0 (G) 255 (B) 0)
5
5
