3. ERWEITERTER SCOPE-BETRIEB

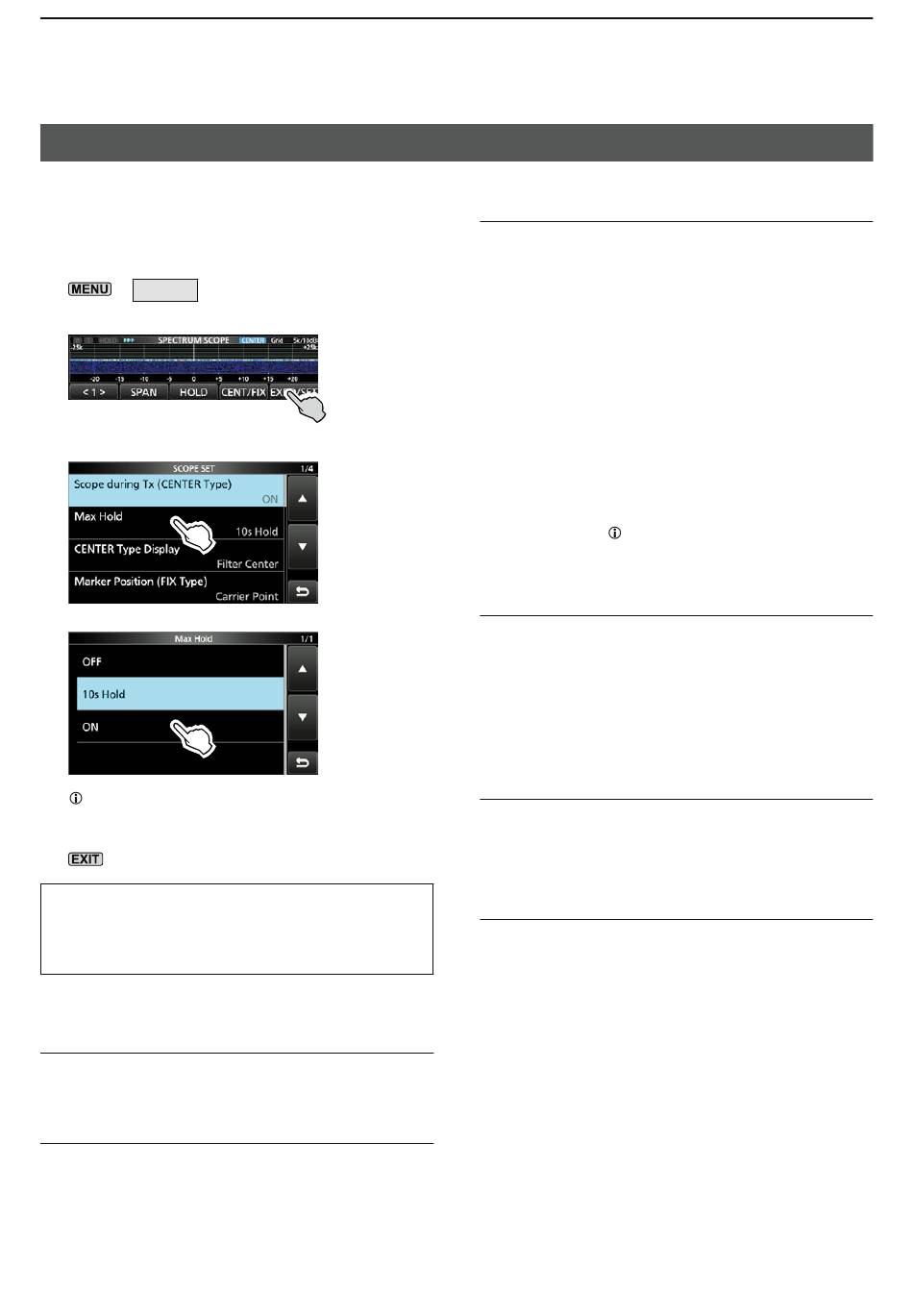

„SCOPE SET"-Fenster

Dieses Fenster dient zum Einstellen der Farben
im Spektrumskop, der Bereichsgrenzen für den
Fest-Modus usw.
1. Das „SPECTRUM SCOPE"-Fenster öffnen.
» SCOPE
2. Schaltfläche [EXPD/SET] 1 Sek. lang berühren.
3. Gewünschte Zeile berühren.
(Beispiel: Max Hold)
4. Gewünschte Einstelloption berühren.
Die Einstellmöglichkeiten werden nachfolgend
detailliert erläutert.
5. Zum Schließen des „SCOPE SET"-Fensters
drücken.
TIPP: 1 Sek. langes Berühren der Zeile oder
der Einstelloption öffnet das QUICK-Menü.
In diesem berührt man „Default", um auf die
Werksvoreinstellung zurückzusetzen.
Scope during Tx (CENTER Type)
Schaltet die Darstellung des Sendespektrums
ein oder aus.
Max Hold
Einstellung Peak-Hold-Funktion.
• OFF: Peak-Hold-Funktion ausgeschaltet.
• 10s Hold: Spitzenwert-Spektrum wird 10 Sek.
lang angezeigt.
• ON: Spitzenwerte des Spektrums blei-
ben erhalten.
(voreingestellt: ON)
(voreingestellt: 10s Hold)
CENTER Type Display
Wählt die Lage der Mittenfrequenz des „SPEC-
TRUM SCOPE"-Fenster (nur im Center-Modus).
• Filter Center: Spektrumskop-Mittenfrequenz
entspricht Mittenfrequenz des
gewählten Filters.
• Carrier Point Center:
Spektrumskop-Mittenfrequenz
entspricht Trägerfrequenz der
gewählten Betriebsart.
• Carrier Point Center (Abs. Freq.):
Zusätzlich zur Trägerfrequenz-
Einstellen (wie zuvor) werden
absolute Frequenzangaben unter
dem Spektrum eingeblendet.
Marker Position (FIX Type)
Wahl der Marker-Position im „SPECTRUM
SCOPE"-Fenster (nur für den Fest-Modus).
• Filter Center: Marker auf der Mittenfrequenz
des gewählten Filters.
• Carrier Point: Marker auf der Trägerfrequenz
der gewählten Betriebsart.
VBW
Wahl der Video-Bandbreite (VBW).
• Narrow: Schmale Bandbreite.
• Wide: Große Bandbreite.
Averaging
Einstellung der FFT-Glättungsfunktion.
Einstellbar sind: 2 bis 4 oder OFF.
• OFF: Die FFT-Anzeige wird nach jeder Ab-
tastung neu aufgebaut. Diese Einstel-
lung ergibt ein unruhiges Spektrum.
• 2, 3, 4: Die FFT-Anzeige wird über 2 bis 4
Abtastungen gemittelt, sodass man
Änderungen im Spektrum besser be-
obachten kann.
3-2
(voreingestellt: Filter Center)
Abs. Freq.: Absolute Frequenz
(voreingestellt: Carrier Point)
(voreingestellt: Narrow)
(voreingestellt: OFF)
