1

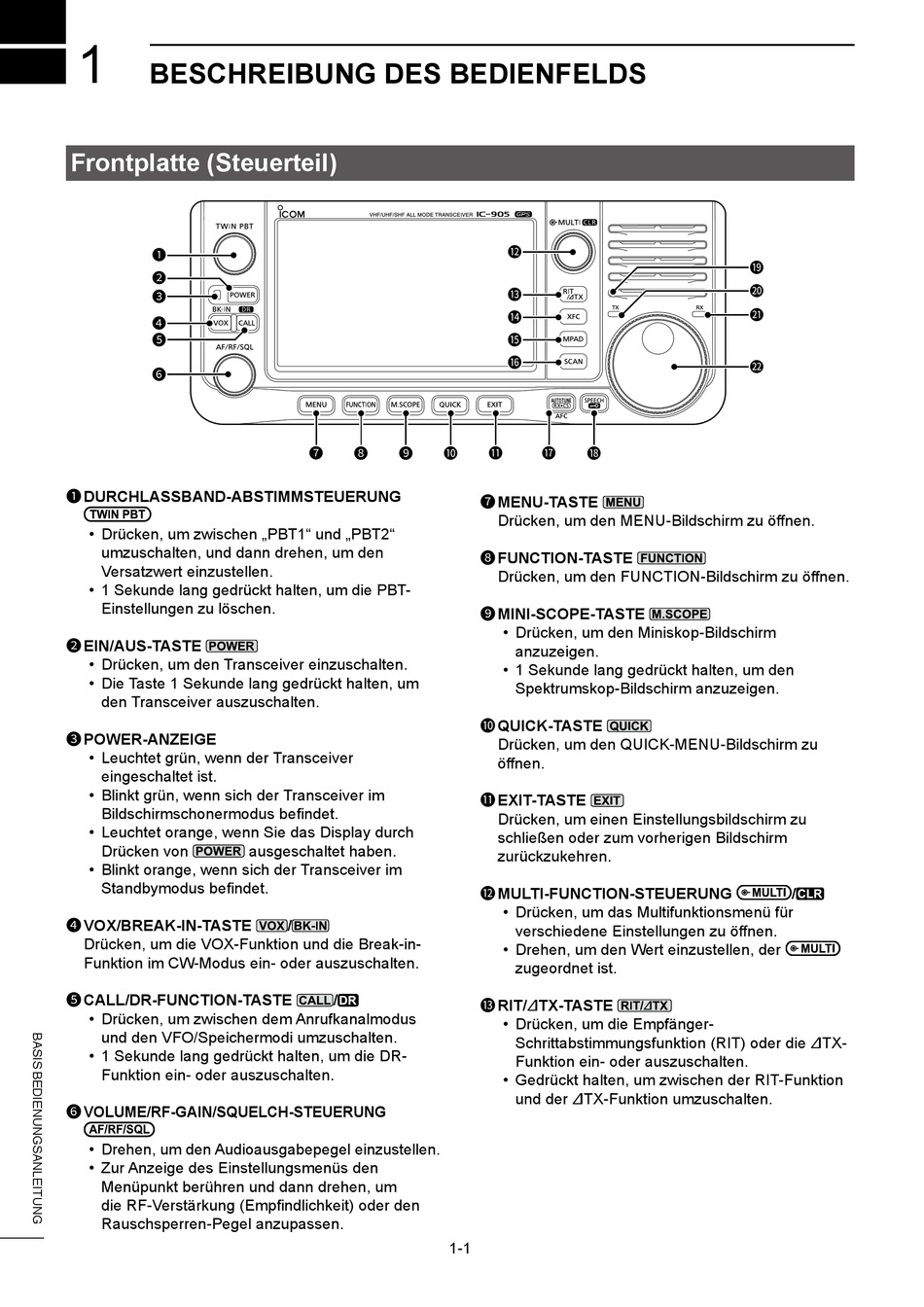

BESCHREIBUNG DES BEDIENFELDS
Frontplatte (Steuerteil)
1
2
3
4
5
6
1 DURCHLASSBAND-ABSTIMMSTEUERUNG
• Drücken, um zwischen „PBT1" und „PBT2"
umzuschalten, und dann drehen, um den
Versatzwert einzustellen.
• 1 Sekunde lang gedrückt halten, um die PBT-
Einstellungen zu löschen.
2 EIN/AUS-TASTE
• Drücken, um den Transceiver einzuschalten.
• Die Taste 1 Sekunde lang gedrückt halten, um
den Transceiver auszuschalten.
3 POWER-ANZEIGE
• Leuchtet grün, wenn der Transceiver
eingeschaltet ist.
• Blinkt grün, wenn sich der Transceiver im
Bildschirmschonermodus befindet.
• Leuchtet orange, wenn Sie das Display durch
Drücken von
• Blinkt orange, wenn sich der Transceiver im
Standbymodus befindet.
4 VOX/BREAK-IN-TASTE
Drücken, um die VOX-Funktion und die Break-in-
Funktion im CW-Modus ein- oder auszuschalten.
5 CALL/DR-FUNCTION-TASTE
• Drücken, um zwischen dem Anrufkanalmodus
und den VFO/Speichermodi umzuschalten.
• 1 Sekunde lang gedrückt halten, um die DR-
Funktion ein- oder auszuschalten.
6 VOLUME/RF-GAIN/SQUELCH-STEUERUNG
• Drehen, um den Audioausgabepegel einzustellen.
• Zur Anzeige des Einstellungsmenüs den
Menüpunkt berühren und dann drehen, um
die RF-Verstärkung (Empfindlichkeit) oder den
Rauschsperren-Pegel anzupassen.
7
8
9
ausgeschaltet haben.
/
/
12
13
14
15
16
10
11
17
18
7 MENU-TASTE
Drücken, um den MENU-Bildschirm zu öffnen.
8 FUNCTION-TASTE
Drücken, um den FUNCTION-Bildschirm zu öffnen.
9 MINI-SCOPE-TASTE
• Drücken, um den Miniskop-Bildschirm
anzuzeigen.
• 1 Sekunde lang gedrückt halten, um den
Spektrumskop-Bildschirm anzuzeigen.
10 QUICK-TASTE
Drücken, um den QUICK-MENU-Bildschirm zu
öffnen.
11 EXIT-TASTE
Drücken, um einen Einstellungsbildschirm zu
schließen oder zum vorherigen Bildschirm
zurückzukehren.
12 MULTI-FUNCTION-STEUERUNG
• Drücken, um das Multifunktionsmenü für
verschiedene Einstellungen zu öffnen.
• Drehen, um den Wert einzustellen, der
zugeordnet ist.
13 RIT/∂TX-TASTE
• Drücken, um die Empfänger-
Schrittabstimmungsfunktion (RIT) oder die ∂TX-
Funktion ein- oder auszuschalten.
• Gedrückt halten, um zwischen der RIT-Funktion
und der ∂TX-Funktion umzuschalten.
1-1
19
20
21
22
/
