1

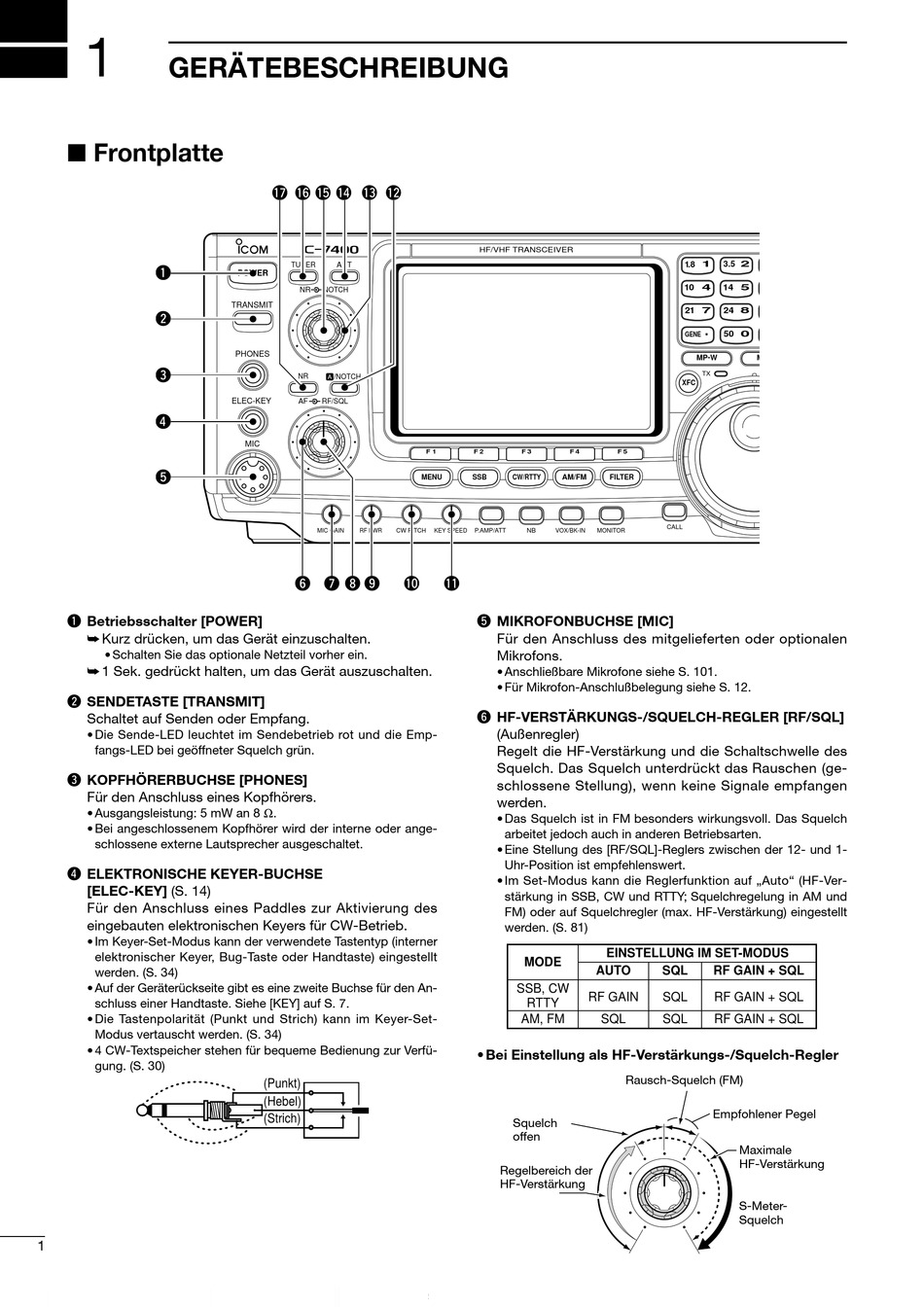

GERÄTEBESCHREIBUNG
Frontplatte
q
w
e
r
t
q Betriebsschalter [POWER]
Kurz drücken, um das Gerät einzuschalten.
• Schalten Sie das optionale Netzteil vorher ein.
1 Sek. gedrückt halten, um das Gerät auszuschalten.
w SENDETASTE [TRANSMIT]
Schaltet auf Senden oder Empfang.
• Die Sende-LED leuchtet im Sendebetrieb rot und die Emp-
fangs-LED bei geöffneter Squelch grün.
e KOPFHÖRERBUCHSE [PHONES]
Für den Anschluss eines Kopfhörers.
• Ausgangsleistung: 5 mW an 8 Ω.
• Bei angeschlossenem Kopfhörer wird der interne oder ange-
schlossene externe Lautsprecher ausgeschaltet.
r ELEKTRONISCHE KEYER-BUCHSE
[ELEC-KEY] (S. 14)
Für den Anschluss eines Paddles zur Aktivierung des
eingebauten elektronischen Keyers für CW-Betrieb.
• Im Keyer-Set-Modus kann der verwendete Tastentyp (interner
elektronischer Keyer, Bug-Taste oder Handtaste) eingestellt
werden. (S. 34)
• Auf der Geräterückseite gibt es eine zweite Buchse für den An-
schluss einer Handtaste. Siehe [KEY] auf S. 7.
• Die Tastenpolarität (Punkt und Strich) kann im Keyer-Set-
Modus vertauscht werden. (S. 34)
• 4 CW-Textspeicher stehen für bequeme Bedienung zur Verfü-
gung. (S. 30)
1
!7
!6
!5
!4
!3 !2
i7400
TUNER
ANT
POWER
NR
NOTCH
TRANSMIT
PHONES
A
NR
/NOTCH
ELEC-KEY
AF
RF/SQL
MIC
MIC GAIN
RF PWR
CW PITCH
y u i o
!0
(Punkt)
(Hebel)
(Strich)
HF/VHF TRANSCEIVER
F 1
F 2
F 3
F 4
MENU
SSB
CW/RTTY
AM/FM
KEY SPEED
P.AMP/ATT
NB
VOX/BK-IN
!1
t MIKROFONBUCHSE [MIC]
Für den Anschluss des mitgelieferten oder optionalen
Mikrofons.
• Anschließbare Mikrofone siehe S. 101.
• Für Mikrofon-Anschlußbelegung siehe S. 12.
y HF-VERSTÄRKUNGS-/SQUELCH-REGLER [RF/SQL]
(Außenregler)
Regelt die HF-Verstärkung und die Schaltschwelle des
Squelch. Das Squelch unterdrückt das Rauschen (ge-
schlossene Stellung), wenn keine Signale empfangen
werden.
• Das Squelch ist in FM besonders wirkungsvoll. Das Squelch
arbeitet jedoch auch in anderen Betriebsarten.
• Eine Stellung des [RF/SQL]-Reglers zwischen der 12- und 1-
Uhr-Position ist empfehlenswert.
• Im Set-Modus kann die Reglerfunktion auf „Auto" (HF-Ver-
stärkung in SSB, CW und RTTY; Squelchregelung in AM und
FM) oder auf Squelchregler (max. HF-Verstärkung) eingestellt
werden. (S. 81)
MODE
SSB, CW
RF GAIN
RTTY
AM, FM
• Bei Einstellung als HF-Verstärkungs-/Squelch-Regler
Squelch
offen
Regelbereich der
HF-Verstärkung
1.8
1
3.5
2
7
10
4
14
5
18
7
8
21
24
28
0
144 ENT
GENE
50
MP - W
MP - R
TX
XFC
F 5
FILTER
CALL
MONITOR
EINSTELLUNG IM SET-MODUS
AUTO
SQL
RF GAIN + SQL
SQL
RF GAIN + SQL
SQL
SQL
RF GAIN + SQL
Rausch-Squelch (FM)
Empfohlener Pegel
Maximale
HF-Verstärkung
S-Meter-
Squelch
3
F-INP
6
9
SPLIT
A /B
TS
RX
LOCK
LOCK/
SPCH
