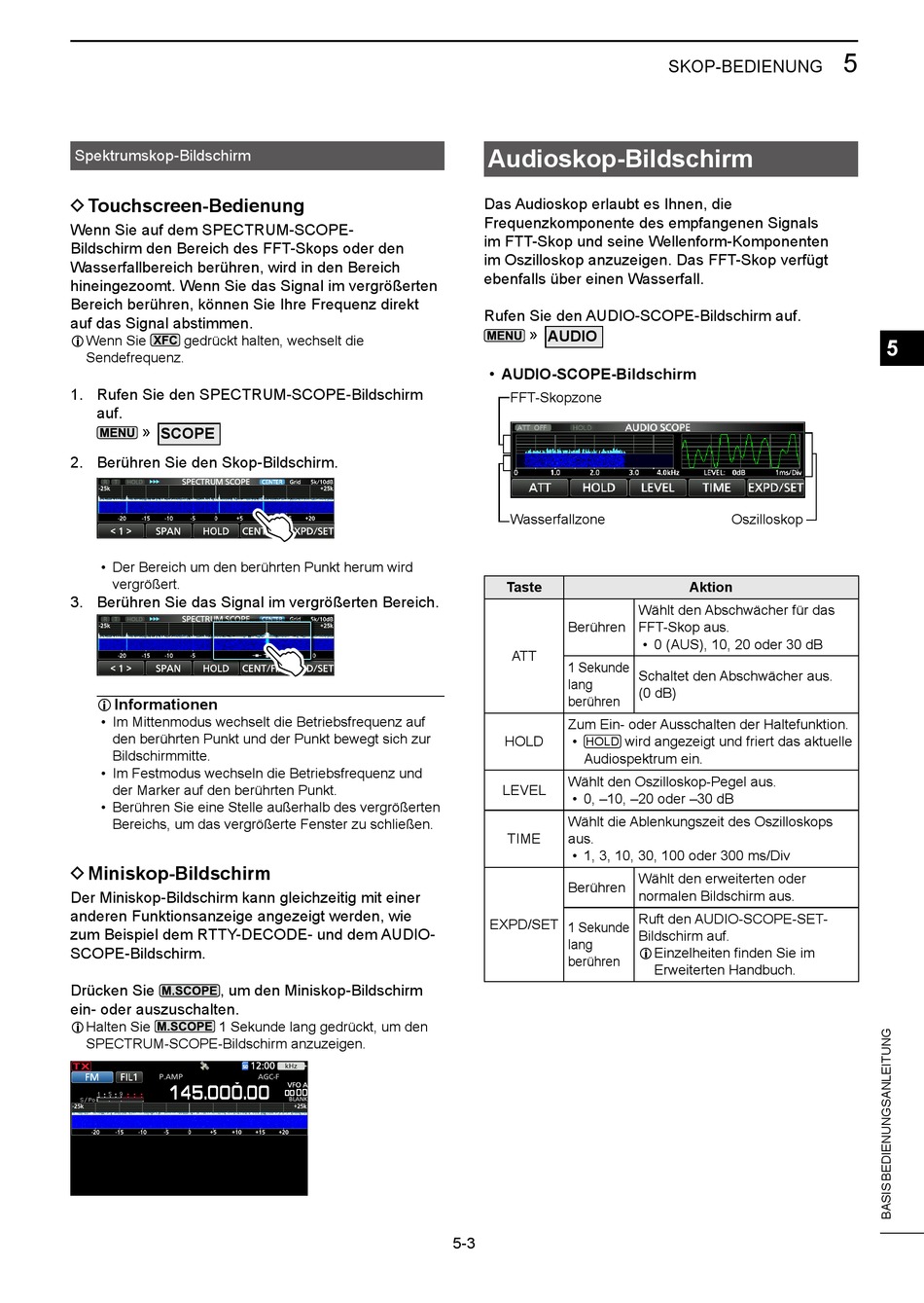

Spektrumskop-Bildschirm
D Touchscreen-Bedienung
Wenn Sie auf dem SPECTRUM-SCOPE-
Bildschirm den Bereich des FFT-Skops oder den
Wasserfallbereich berühren, wird in den Bereich
hineingezoomt. Wenn Sie das Signal im vergrößerten
Bereich berühren, können Sie Ihre Frequenz direkt
auf das Signal abstimmen.
L Wenn Sie
gedrückt halten, wechselt die
Sendefrequenz.
1. Rufen Sie den SPECTRUM-SCOPE-Bildschirm
auf.
» SCOPE
2. Berühren Sie den Skop-Bildschirm.
• Der Bereich um den berührten Punkt herum wird
vergrößert.
3. Berühren Sie das Signal im vergrößerten Bereich.
L Informationen
• Im Mittenmodus wechselt die Betriebsfrequenz auf
den berührten Punkt und der Punkt bewegt sich zur
Bildschirmmitte.
• Im Festmodus wechseln die Betriebsfrequenz und
der Marker auf den berührten Punkt.
• Berühren Sie eine Stelle außerhalb des vergrößerten
Bereichs, um das vergrößerte Fenster zu schließen.
D Miniskop-Bildschirm
Der Miniskop-Bildschirm kann gleichzeitig mit einer
anderen Funktionsanzeige angezeigt werden, wie
zum Beispiel dem RTTY-DECODE- und dem AUDIO-
SCOPE-Bildschirm.
Drücken Sie
, um den Miniskop-Bildschirm
ein- oder auszuschalten.
L Halten Sie
1 Sekunde lang gedrückt, um den
SPECTRUM-SCOPE-Bildschirm anzuzeigen.
Audioskop-Bildschirm
Das Audioskop erlaubt es Ihnen, die
Frequenzkomponente des empfangenen Signals
im FTT-Skop und seine Wellenform-Komponenten
im Oszilloskop anzuzeigen. Das FFT-Skop verfügt
ebenfalls über einen Wasserfall.
Rufen Sie den AUDIO-SCOPE-Bildschirm auf.
» AUDIO
• AUDIO-SCOPE-Bildschirm
FFT-Skopzone
Wasserfallzone
Taste
Berühren
ATT
1 Sekunde
lang
berühren
Zum Ein- oder Ausschalten der Haltefunktion.
HOLD
•
wird angezeigt und friert das aktuelle
HOLD
Audiospektrum ein.
Wählt den Oszilloskop-Pegel aus.
LEVEL
• 0, –10, –20 oder –30 dB
Wählt die Ablenkungszeit des Oszilloskops
TIME
aus.
• 1, 3, 10, 30, 100 oder 300 ms/Div
Berühren
EXPD/SET
1 Sekunde
lang
berühren
5-3
SKOP-BEDIENUNG
Oszilloskop
Aktion
Wählt den Abschwächer für das
FFT-Skop aus.
• 0 (AUS), 10, 20 oder 30 dB
Schaltet den Abschwächer aus.
(0 dB)
Wählt den erweiterten oder
normalen Bildschirm aus.
Ruft den AUDIO-SCOPE-SET-
Bildschirm auf.
L Einzelheiten finden Sie im
Erweiterten Handbuch.
