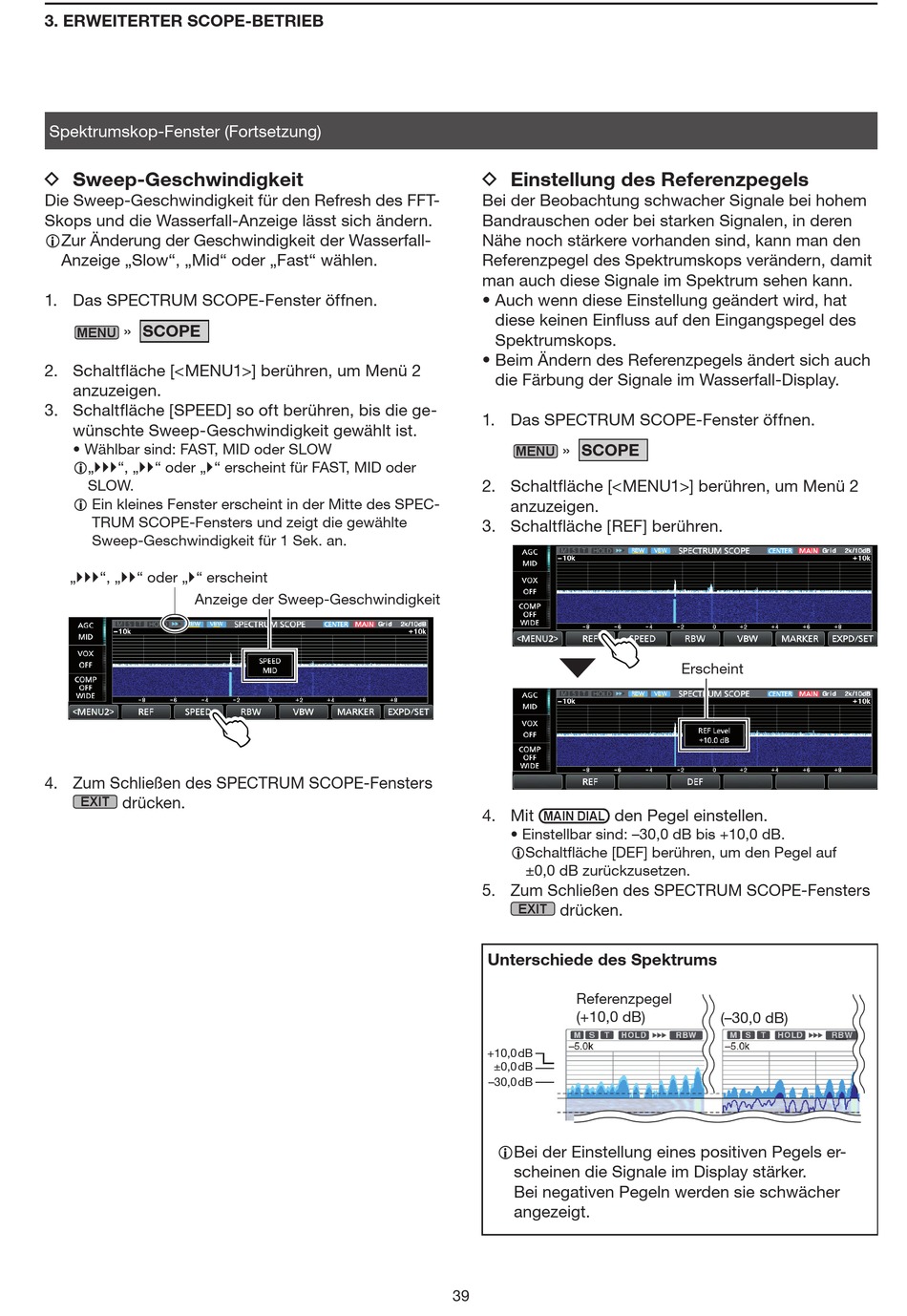

3. ERWEITERTER SCOPE-BETRIEB
Spektrumskop-Fenster (Fortsetzung)
D Sweep-Geschwindigkeit
Die Sweep-Geschwindigkeit für den Refresh des FFT-
Skops und die Wasserfall-Anzeige lässt sich ändern.
L Zur Änderung der Ge schwin digkeit der Wasserfall-
Anzeige „Slow", „Mid" oder „Fast" wählen.
1. Das SPECTRUM SCOPE-Fenster öffnen.
» SCOPE
MENU
2. Schaltfläche [<MENU1>] berühren, um Menü 2
anzuzeigen.
3. Schaltfläche [SPEED] so oft berühren, bis die ge-
wünschte Sweep-Geschwindigkeit gewählt ist.
• Wählbar sind: FAST, MID oder SLOW
L „", „" oder „" erscheint für FAST, MID oder
SLOW.
L Ein kleines Fenster erscheint in der Mitte des SPEC-
TRUM SCOPE-Fensters und zeigt die gewählte
Sweep-Geschwindigkeit für 1 Sek. an.
„", „" oder „" erscheint
Anzeige der Sweep-Geschwindigkeit
4. Zum Schließen des SPECTRUM SCOPE-Fensters
drücken.
EXIT
D Einstellung des Referenzpegels
Bei der Beobachtung schwacher Signale bei hohem
Bandrauschen oder bei starken Signalen, in deren
Nähe noch stärkere vorhanden sind, kann man den
Referenzpegel des Spektrumskops verändern, damit
man auch diese Signale im Spektrum sehen kann.
• Auch wenn diese Einstellung geändert wird, hat
diese keinen Einfluss auf den Eingangspegel des
Spektrumskops.
• Beim Ändern des Referenzpegels ändert sich auch
die Färbung der Signale im Wasserfall-Display.
1. Das SPECTRUM SCOPE-Fenster öffnen.
» SCOPE
MENU
2. Schaltfläche [<MENU1>] berühren, um Menü 2
anzuzeigen.
3. Schaltfläche [REF] berühren.
4. Mit
den Pegel einstellen.
MAIN DIAL
• Einstellbar sind: –30,0 dB bis +10,0 dB.
L Schaltfläche [DEF] berühren, um den Pegel auf
±0,0 dB zurückzusetzen.
5. Zum Schließen des SPECTRUM SCOPE-Fensters
EXIT
drücken.
Unterschiede des Spektrums
Referenzpegel
(+10,0 dB)
+10,0dB
±0,0dB
–30,0dB
L Bei der Einstellung eines positiven Pegels er-
scheinen die Signale im Display stärker.
Bei negativen Pegeln werden sie schwächer
angezeigt.
39
Erscheint
(–30,0 dB)
