10
DATENKOMMUNIKATION

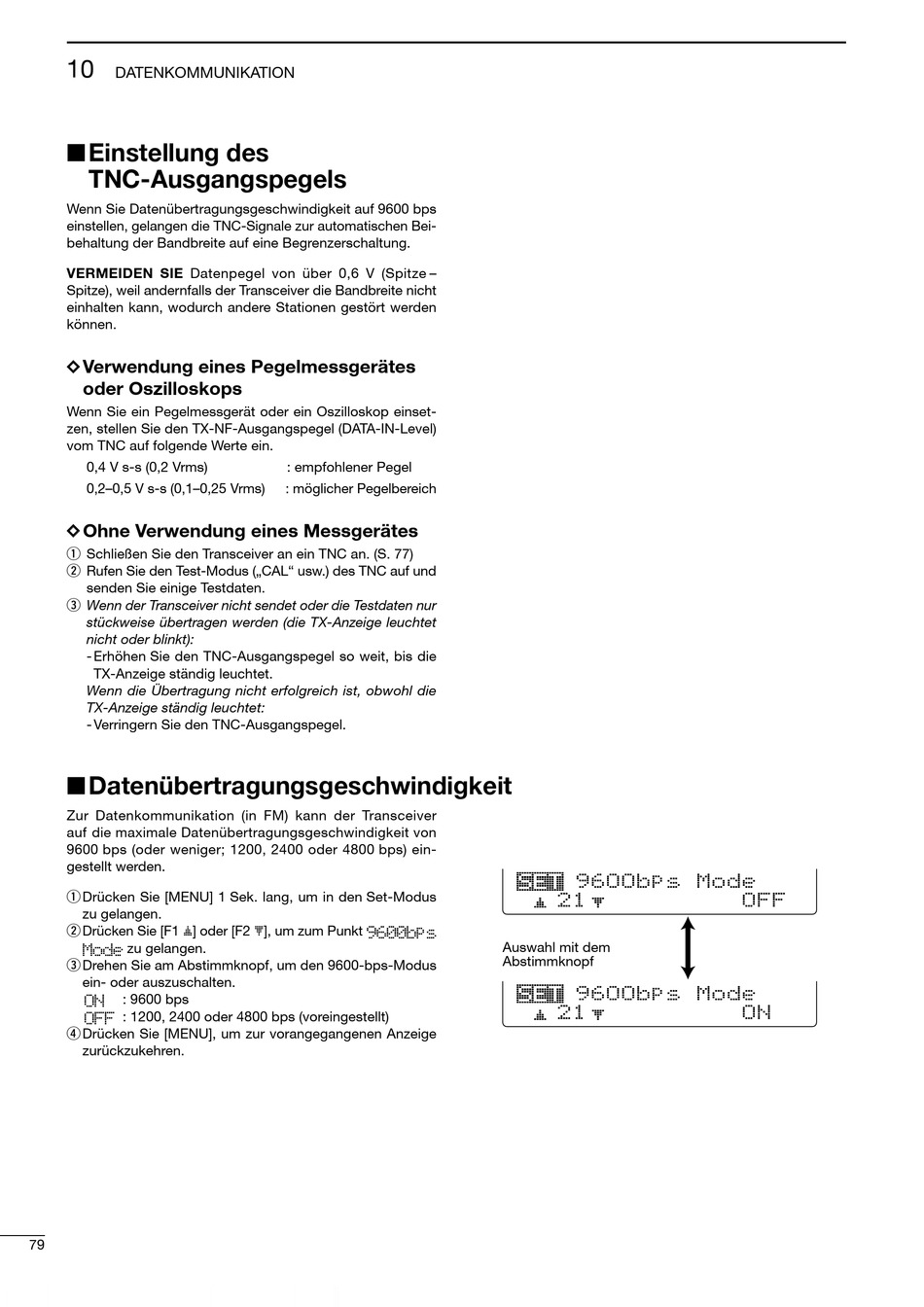

Einstellung des
TNC-Ausgangspegels
Wenn Sie Datenübertragungsgeschwindigkeit auf 9600 bps
einstellen, gelangen die TNC-Signale zur automatischen Bei-
behaltung der Bandbreite auf eine Begrenzerschaltung.
VERMEIDEN SIE Datenpegel von über 0,6 V (Spitze –
Spitze), weil andernfalls der Transceiver die Bandbreite nicht
einhalten kann, wodurch andere Stationen gestört werden
können.
D D
Verwendung eines Pegelmessgerätes
oder Oszilloskops
Wenn Sie ein Pegelmessgerät oder ein Oszilloskop einset-
zen, stellen Sie den TX-NF-Ausgangspegel (DATA-IN-Level)
vom TNC auf folgende Werte ein.
0,4 V s-s (0,2 Vrms)
0,2–0,5 V s-s (0,1–0,25 Vrms)
D D
Ohne Verwendung eines Messgerätes
q Schließen Sie den Transceiver an ein TNC an. (S. 77)
w Rufen Sie den Test-Modus („CAL" usw.) des TNC auf und
senden Sie einige Testdaten.
e Wenn der Transceiver nicht sendet oder die Testdaten nur
stückweise übertragen werden (die TX-Anzeige leuchtet
nicht oder blinkt):
- Erhöhen Sie den TNC-Ausgangspegel so weit, bis die
TX-Anzeige ständig leuchtet.
Wenn die Übertragung nicht erfolgreich ist, obwohl die
TX-Anzeige ständig leuchtet:
- Verringern Sie den TNC-Ausgangspegel.
Datenübertragungsgeschwindigkeit
Zur Datenkommunikation (in FM) kann der Transceiver
auf die maximale Datenübertragungsgeschwindigkeit von
9600 bps (oder weniger; 1200, 2400 oder 4800 bps) ein-
gestellt werden.
q Drücken Sie [MENU] 1 Sek. lang, um in den Set-Modus
zu gelangen.
w Drücken Sie [F1 ≤] oder [F2 ≥], um zum Punkt 9600bps
Mode zu gelangen.
e Drehen Sie am Abstimmknopf, um den 9600-bps-Modus
ein- oder auszuschalten.
ON
: 9600 bps
OFF : 1200, 2400 oder 4800 bps (voreingestellt)
r Drücken Sie [MENU], um zur vorangegangenen Anzeige
zurückzukehren.
79
: empfohlener Pegel
: möglicher Pegelbereich
9 6 O O b p s M o d e
2 1
Auswahl mit dem
Abstimmknopf
9 6 O O b p s M o d e
2 1
O F F
O N
