7

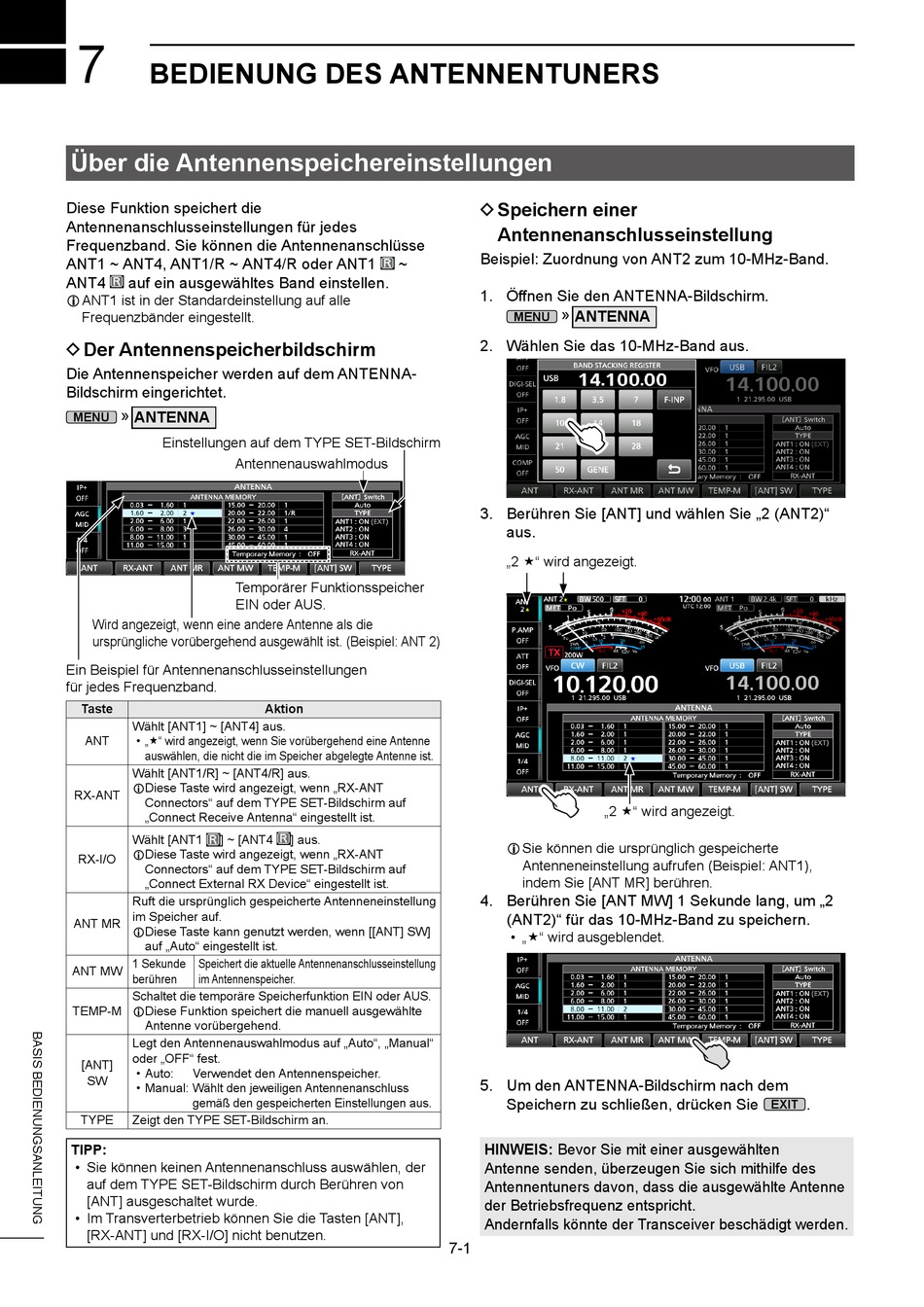

BEDIENUNG DES ANTENNENTUNERS
Über die Antennenspeichereinstellungen
Diese Funktion speichert die
Antennenanschlusseinstellungen für jedes
Frequenzband. Sie können die Antennenanschlüsse
ANT1 ~ ANT4, ANT1/R ~ ANT4/R oder ANT1
ANT4 auf ein ausgewähltes Band einstellen.
L ANT1 ist in der Standardeinstellung auf alle
Frequenzbänder eingestellt.
D Der Antennenspeicherbildschirm
Die Antennenspeicher werden auf dem ANTENNA-
Bildschirm eingerichtet.
» ANTENNA
MENU
Einstellungen auf dem TYPE SET-Bildschirm
Antennenauswahlmodus
Temporärer Funktionsspeicher
EIN oder AUS.
Wird angezeigt, wenn eine andere Antenne als die
ursprüngliche vorübergehend ausgewählt ist. (Beispiel: ANT 2)
Ein Beispiel für Antennenanschlusseinstellungen
für jedes Frequenzband.
Taste
Wählt [ANT1] ~ [ANT4] aus.
ANT • „" wird angezeigt, wenn Sie vorübergehend eine Antenne
auswählen, die nicht die im Speicher abgelegte Antenne ist.
Wählt [ANT1/R] ~ [ANT4/R] aus.
LDiese Taste wird angezeigt, wenn „RX-ANT
RX-ANT
Connectors" auf dem TYPE SET-Bildschirm auf
„Connect Receive Antenna" eingestellt ist.
Wählt [ANT1 ] ~ [ANT4
LDiese Taste wird angezeigt, wenn „RX-ANT
RX-I/O
Connectors" auf dem TYPE SET-Bildschirm auf
„Connect External RX Device" eingestellt ist.
Ruft die ursprünglich gespeicherte Antenneneinstellung
im Speicher auf.
ANT MR
LDiese Taste kann genutzt werden, wenn [[ANT] SW]
auf „Auto" eingestellt ist.
1 Sekunde Speichert die aktuelle Antennenanschlusseinstellung
ANT MW
berühren im Antennenspeicher.
Schaltet die temporäre Speicherfunktion EIN oder AUS.
TEMP-M LDiese Funktion speichert die manuell ausgewählte
Antenne vorübergehend.
Legt den Antennenauswahlmodus auf „Auto", „Manual"
oder „OFF" fest.
[ANT]
• Auto: Verwendet den Antennenspeicher.
SW
• Manual: Wählt den jeweiligen Antennenanschluss
gemäß den gespeicherten Einstellungen aus.
TYPE Zeigt den TYPE SET-Bildschirm an.
TIPP:
• Sie können keinen Antennenanschluss auswählen, der
auf dem TYPE SET-Bildschirm durch Berühren von
[ANT] ausgeschaltet wurde.
• Im Transverterbetrieb können Sie die Tasten [ANT],
[RX-ANT] und [RX-I/O] nicht benutzen.
~
Aktion
] aus.
D Speichern einer
Antennenanschlusseinstellung
Beispiel: Zuordnung von ANT2 zum 10-MHz-Band.
1. Öffnen Sie den ANTENNA-Bildschirm.
» ANTENNA
MENU
2. Wählen Sie das 10-MHz-Band aus.
3. Berühren Sie [ANT] und wählen Sie „2 (ANT2)"
aus.
„2 " wird angezeigt.
„2 " wird angezeigt.
L Sie können die ursprünglich gespeicherte
Antenneneinstellung aufrufen (Beispiel: ANT1),
indem Sie [ANT MR] berühren.
4. Berühren Sie [ANT MW] 1 Sekunde lang, um „2
(ANT2)" für das 10-MHz-Band zu speichern.
• „" wird ausgeblendet.
5. Um den ANTENNA-Bildschirm nach dem
Speichern zu schließen, drücken Sie
HINWEIS: Bevor Sie mit einer ausgewählten
Antenne senden, überzeugen Sie sich mithilfe des
Antennentuners davon, dass die ausgewählte Antenne
der Betriebsfrequenz entspricht.
Andernfalls könnte der Transceiver beschädigt werden.
7-1
.
EXIT
