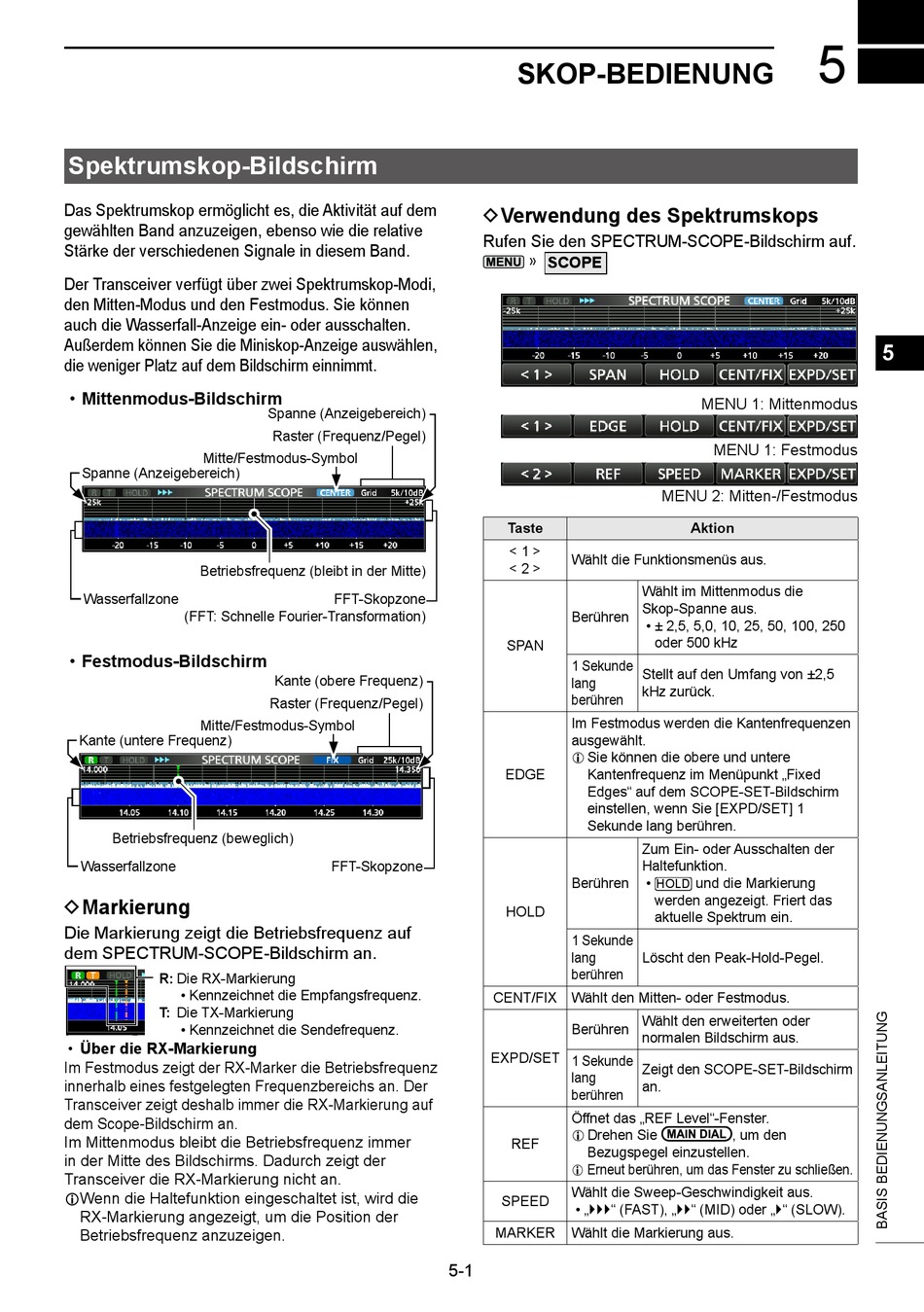

Spektrumskop-Bildschirm
Das Spektrumskop ermöglicht es, die Aktivität auf dem
gewählten Band anzuzeigen, ebenso wie die relative
Stärke der verschiedenen Signale in diesem Band.
Der Transceiver verfügt über zwei Spektrumskop-Modi,
den Mitten-Modus und den Festmodus. Sie können
auch die Wasserfall-Anzeige ein- oder ausschalten.
Außerdem können Sie die Miniskop-Anzeige auswählen,
die weniger Platz auf dem Bildschirm einnimmt.
• Mittenmodus-Bildschirm
Mitte/Festmodus-Symbol
Spanne (Anzeigebereich)
Betriebsfrequenz (bleibt in der Mitte)
Wasserfallzone
(FFT: Schnelle Fourier-Transformation)
• Festmodus-Bildschirm
Mitte/Festmodus-Symbol
Kante (untere Frequenz)
Betriebsfrequenz (beweglich)
Wasserfallzone
DMarkierung
Die Markierung zeigt die Betriebsfrequenz auf
dem SPECTRUM-SCOPE-Bildschirm an.
R: Die RX-Markierung
• Kennzeichnet die Empfangsfrequenz.
T: Die TX-Markierung
• Kennzeichnet die Sendefrequenz.
• Über die RX-Markierung
Im Festmodus zeigt der RX-Marker die Betriebsfrequenz
innerhalb eines festgelegten Frequenzbereichs an. Der
Transceiver zeigt deshalb immer die RX-Markierung auf
dem Scope-Bildschirm an.
Im Mittenmodus bleibt die Betriebsfrequenz immer
in der Mitte des Bildschirms. Dadurch zeigt der
Transceiver die RX-Markierung nicht an.
LWenn die Haltefunktion eingeschaltet ist, wird die
RX-Markierung angezeigt, um die Position der
Betriebsfrequenz anzuzeigen.
Spanne (Anzeigebereich)
Raster (Frequenz/Pegel)
FFT-Skopzone
Kante (obere Frequenz)
Raster (Frequenz/Pegel)
FFT-Skopzone
SKOP-BEDIENUNG
DVerwendung des Spektrumskops
Rufen Sie den SPECTRUM-SCOPE-Bildschirm auf.
» SCOPE
Taste
< 1 >
Wählt die Funktionsmenüs aus.
< 2 >
Berühren
SPAN
1 Sekunde
lang
berühren
Im Festmodus werden die Kantenfrequenzen
ausgewählt.
L Sie können die obere und untere
EDGE
Kantenfrequenz im Menüpunkt „Fixed
Edges" auf dem SCOPE-SET-Bildschirm
einstellen, wenn Sie [EXPD/SET] 1
Sekunde lang berühren.
Berühren
HOLD
1 Sekunde
lang
berühren
CENT/FIX Wählt den Mitten- oder Festmodus.
Berühren
EXPD/SET
1 Sekunde
lang
berühren
Öffnet das „REF Level"-Fenster.
L Drehen Sie
REF
Bezugspegel einzustellen.
L Erneut berühren, um das Fenster zu schließen.
Wählt die Sweep-Geschwindigkeit aus.
SPEED
• „" (FAST), „" (MID) oder „" (SLOW).
MARKER
Wählt die Markierung aus.
5-1
MENU 1: Mittenmodus
MENU 1: Festmodus
MENU 2: Mitten-/Festmodus
Aktion
Wählt im Mittenmodus die
Skop-Spanne aus.
• ± 2,5, 5,0, 10, 25, 50, 100, 250
oder 500 kHz
Stellt auf den Umfang von ±2,5
kHz zurück.
Zum Ein- oder Ausschalten der
Haltefunktion.
•
und die Markierung
HOLD
werden angezeigt. Friert das
aktuelle Spektrum ein.
Löscht den Peak-Hold-Pegel.
Wählt den erweiterten oder
normalen Bildschirm aus.
Zeigt den SCOPE-SET-Bildschirm
an.
, um den
5
5
