Icom IC-7760 Bedienungsanleitung Seite 16

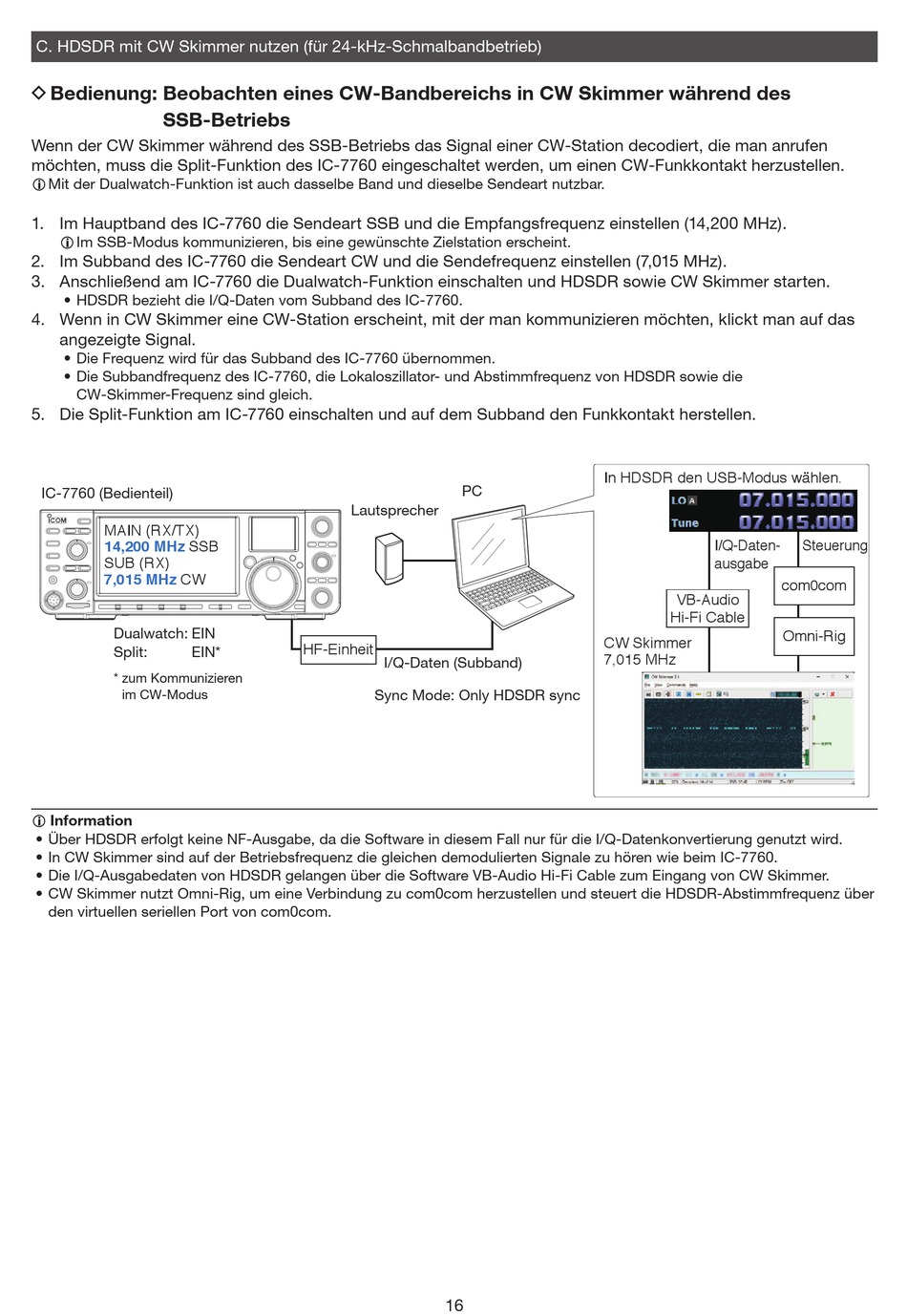

C. HDSDR mit CW Skimmer nutzen (für 24-kHz-Schmalbandbetrieb)
D Bedienung: Beobachten eines CW-Bandbereichs in CW Skimmer während des
SSB-Betriebs
Wenn der CW Skimmer während des SSB-Betriebs das Signal einer CW-Station decodiert, die man anrufen
möchten, muss die Split-Funktion des IC-7760 eingeschaltet werden, um einen CW-Funkkontakt herzustellen.
L Mit der Dualwatch-Funktion ist auch dasselbe Band und dieselbe Sendeart nutzbar.
1. Im Hauptband des IC-7760 die Sendeart SSB und die Empfangsfrequenz einstellen (14,200 MHz).
L Im SSB-Modus kommunizieren, bis eine gewünschte Zielstation erscheint.
2. Im Subband des IC-7760 die Sendeart CW und die Sendefrequenz einstellen (7,015 MHz).
3. Anschließend am IC-7760 die Dualwatch-Funktion einschalten und HDSDR sowie CW Skimmer starten.
• HDSDR bezieht die I/Q-Daten vom Subband des IC-7760.
4. Wenn in CW Skimmer eine CW-Station erscheint, mit der man kommunizieren möchten, klickt man auf das
angezeigte Signal.
• Die Frequenz wird für das Subband des IC-7760 übernommen.
• Die Subbandfrequenz des IC-7760, die Lokaloszillator- und Abstimmfrequenz von HDSDR sowie die
CW-Skimmer-Frequenz sind gleich.
5. Die Split-Funktion am IC-7760 einschalten und auf dem Subband den Funkkontakt herstellen.
IC-7760 (Bedienteil)
MAIN (RX/TX)
14,200 MHz SSB
SUB (RX)
7,015 MHz
CW
Dualwatch: EIN
Split: EIN*
* zum Kommunizieren
im CW-Modus
L Information
• Über HDSDR erfolgt keine NF-Ausgabe, da die Software in diesem Fall nur für die I/Q-Datenkonvertierung genutzt wird.
• In CW Skimmer sind auf der Betriebsfrequenz die gleichen demodulierten Signale zu hören wie beim IC-7760.
• Die I/Q-Ausgabedaten von HDSDR gelangen über die Software VB-Audio Hi-Fi Cable zum Eingang von CW Skimmer.
• CW Skimmer nutzt Omni-Rig, um eine Verbindung zu com0com herzustellen und steuert die HDSDR-Abstimmfrequenz über
den virtuellen seriellen Port von com0com.
PC
Lautsprecher
HF-Einheit
I/Q-Daten (Subband)
Sync Mode: Only HDSDR sync
16
In HDSDR den USB-Modus wählen.
I/Q-Daten-
ausgabe
VB-Audio
Hi-Fi Cable
CW Skimmer
7,015 MHz
Steuerung
com0com
Omni-Rig
