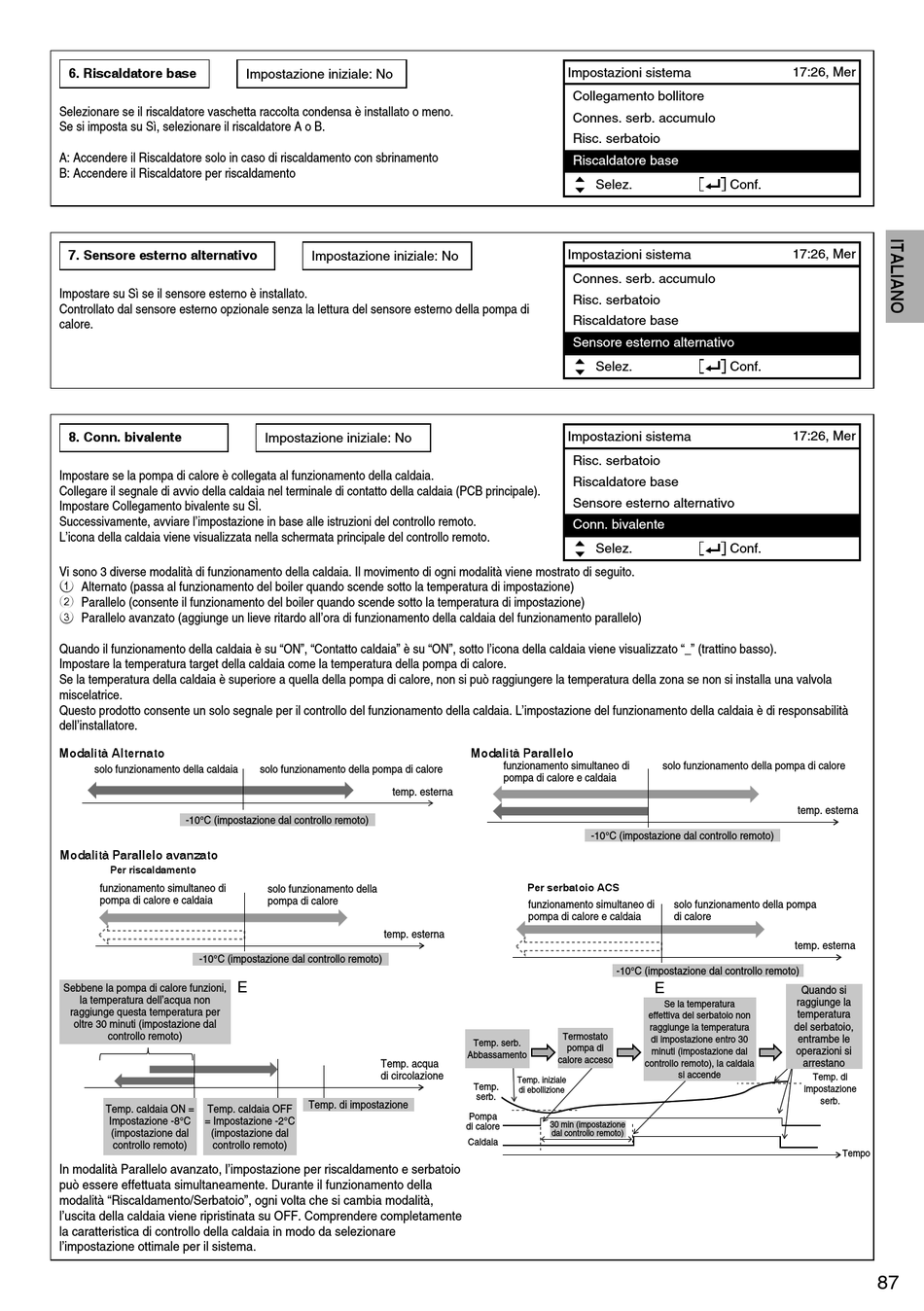

6. Riscaldatore base
Selezionare se il riscaldatore vaschetta raccolta condensa è installato o meno.
Se si imposta su Sì, selezionare il riscaldatore A o B.
A: Accendere il Riscaldatore solo in caso di riscaldamento con sbrinamento
B: Accendere il Riscaldatore per riscaldamento
7. Sensore esterno alternativo
Impostare su Sì se il sensore esterno è installato.
Controllato dal sensore esterno opzionale senza la lettura del sensore esterno della pompa di
calore.
8. Conn. bivalente
Impostare se la pompa di calore è collegata al funzionamento della caldaia.
Collegare il segnale di avvio della caldaia nel terminale di contatto della caldaia (PCB principale).
Impostare Collegamento bivalente su SÌ.
Successivamente, avviare l'impostazione in base alle istruzioni del controllo remoto.
L'icona della caldaia viene visualizzata nella schermata principale del controllo remoto.
Vi sono 3 diverse modalità di funzionamento della caldaia. Il movimento di ogni modalità viene mostrato di seguito.
1 Alternato (passa al funzionamento del boiler quando scende sotto la temperatura di impostazione)
2 Parallelo (consente il funzionamento del boiler quando scende sotto la temperatura di impostazione)
3 Parallelo avanzato (aggiunge un lieve ritardo all'ora di funzionamento della caldaia del funzionamento parallelo)
Quando il funzionamento della caldaia è su "ON", "Contatto caldaia" è su "ON", sotto l'icona della caldaia viene visualizzato "_" (trattino basso).
Impostare la temperatura target della caldaia come la temperatura della pompa di calore.
Se la temperatura della caldaia è superiore a quella della pompa di calore, non si può raggiungere la temperatura della zona se non si installa una valvola
miscelatrice.
Questo prodotto consente un solo segnale per il controllo del funzionamento della caldaia. L'impostazione del funzionamento della caldaia è di responsabilità
dell'installatore.
Modalità Alternato
solo funzionamento della caldaia
-10°C (impostazione dal controllo remoto)
Modalità Parallelo avanzato
Per riscaldamento
funzionamento simultaneo di
pompa di calore e caldaia
-10°C (impostazione dal controllo remoto)
Sebbene la pompa di calore funzioni,
la temperatura dell'acqua non
raggiunge questa temperatura per
oltre 30 minuti (impostazione dal
controllo remoto)
Temp. caldaia ON = Temp. caldaia OFF
Impostazione -8°C = Impostazione -2°C
(impostazione dal (impostazione dal
controllo remoto) controllo remoto)
In modalità Parallelo avanzato, l'impostazione per riscaldamento e serbatoio
può essere effettuata simultaneamente. Durante il funzionamento della
modalità "Riscaldamento/Serbatoio", ogni volta che si cambia modalità,
l'uscita della caldaia viene ripristinata su OFF. Comprendere completamente
la caratteristica di controllo della caldaia in modo da selezionare
l'impostazione ottimale per il sistema.
Impostazione iniziale: No
Impostazione iniziale: No
Impostazione iniziale: No
solo funzionamento della pompa di calore
temp. esterna
solo funzionamento della
pompa di calore
temp. esterna
E
Temp. acqua
di circolazione
Temp. di impostazione
Impostazioni sistema
Collegamento bollitore
Connes. serb. accumulo
Risc. serbatoio
Riscaldatore base
Selez.
Impostazioni sistema
Connes. serb. accumulo
Risc. serbatoio
Riscaldatore base
Sensore esterno alternativo
Selez.
Impostazioni sistema
Risc. serbatoio
Riscaldatore base
Sensore esterno alternativo
Conn. bivalente
Selez.
Modalità Parallelo
funzionamento simultaneo di
pompa di calore e caldaia
-10°C (impostazione dal controllo remoto)
Per serbatoio ACS
funzionamento simultaneo di
pompa di calore e caldaia
-10°C (impostazione dal controllo remoto)
Termostato
Temp. serb.
pompa di
Abbassamento
calore acceso
Temp. iniziale
Temp.
di ebollizione
serb.
Pompa
30 min (impostazione
di calore
dal controllo remoto)
Caldaia
17:26, Mer
Conf.
17:26, Mer
Conf.
17:26, Mer
Conf.
solo funzionamento della pompa di calore
temp. esterna
solo funzionamento della pompa
di calore
temp. esterna
E
Quando si
raggiunge la
Se la temperatura
temperatura
effettiva del serbatoio non
del serbatoio,
raggiunge la temperatura
entrambe le
di impostazione entro 30
operazioni si
minuti (impostazione dal
controllo remoto), la caldaia arrestano
si accende
Temp. di
impostazione
serb.
Tempo
