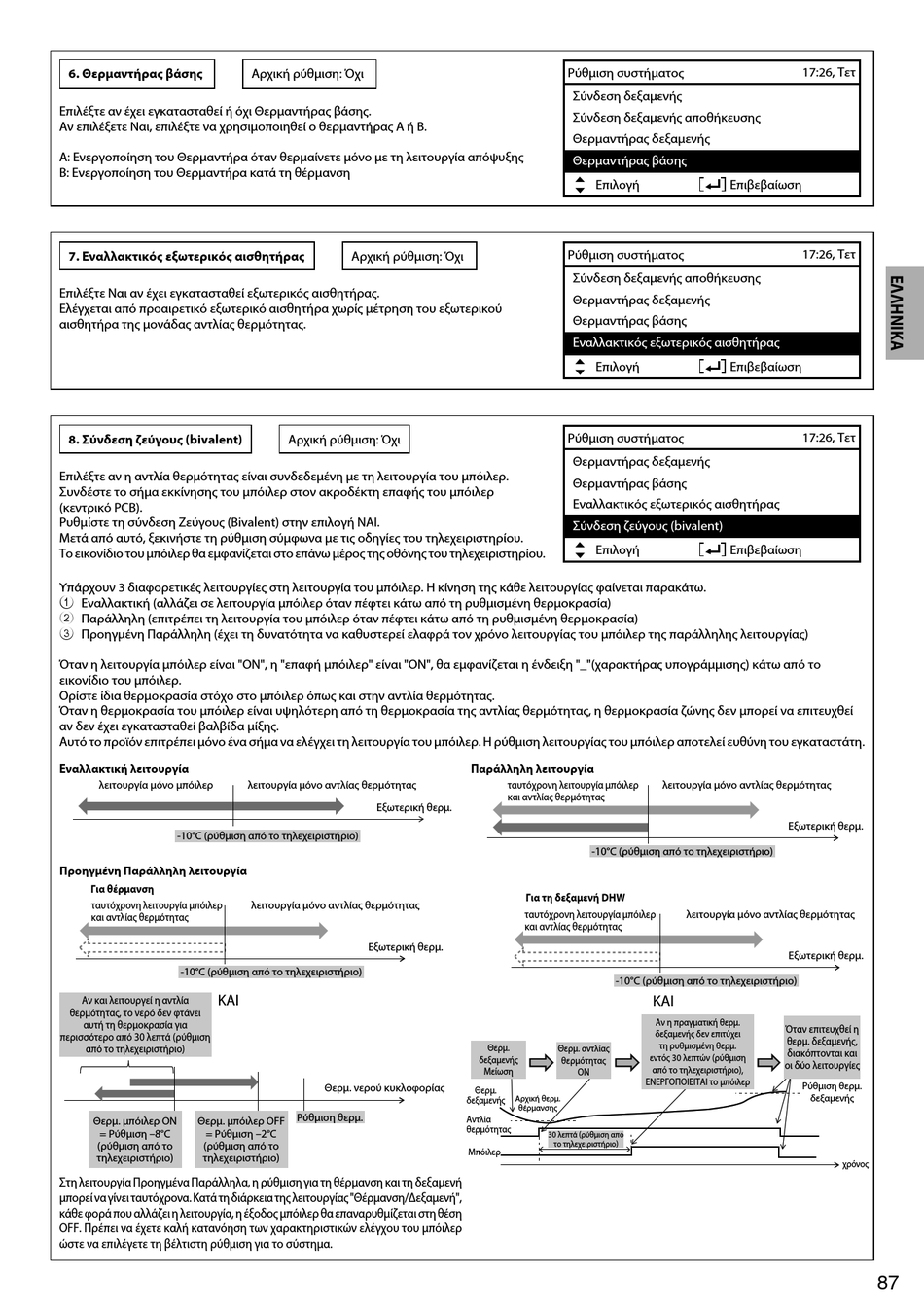

6. Θερμαντήρας βάσης
Επιλέξτε αν έχει εγκατασταθεί ή όχι Θερμαντήρας βάσης.
Αν επιλέξετε Ναι, επιλέξτε να χρησιμοποιηθεί ο θερμαντήρας A ή B.
A: Ενεργοποίηση του Θερμαντήρα όταν θερμαίνετε μόνο με τη λειτουργία απόψυξης
B: Ενεργοποίηση του Θερμαντήρα κατά τη θέρμανση
7. Εναλλακτικός εξωτερικός αισθητήρας
Επιλέξτε Ναι αν έχει εγκατασταθεί εξωτερικός αισθητήρας.
Ελέγχεται από προαιρετικό εξωτερικό αισθητήρα χωρίς μέτρηση του εξωτερικού
αισθητήρα της μονάδας αντλίας θερμότητας.
8. Σύνδεση ζεύγους (bivalent)
Επιλέξτε αν η αντλία θερμότητας είναι συνδεδεμένη με τη λειτουργία του μπόιλερ.
Συνδέστε το σήμα εκκίνησης του μπόιλερ στον ακροδέκτη επαφής του μπόιλερ
(κεντρικό PCB).
Ρυθμίστε τη σύνδεση Ζεύγους (Bivalent) στην επιλογή ΝΑΙ.
Μετά από αυτό, ξεκινήστε τη ρύθμιση σύμφωνα με τις οδηγίες του τηλεχειριστηρίου.
Το εικονίδιο του μπόιλερ θα εμφανίζεται στο επάνω μέρος της οθόνης του τηλεχειριστηρίου.
Υπάρχουν 3 διαφορετικές λειτουργίες στη λειτουργία του μπόιλερ. Η κίνηση της κάθε λειτουργίας φαίνεται παρακάτω.
1 Εναλλακτική (αλλάζει σε λειτουργία μπόιλερ όταν πέφτει κάτω από τη ρυθμισμένη θερμοκρασία)
2 Παράλληλη (επιτρέπει τη λειτουργία του μπόιλερ όταν πέφτει κάτω από τη ρυθμισμένη θερμοκρασία)
3 Προηγμένη Παράλληλη (έχει τη δυνατότητα να καθυστερεί ελαφρά τον χρόνο λειτουργίας του μπόιλερ της παράλληλης λειτουργίας)
Όταν η λειτουργία μπόιλερ είναι "ON", η "επαφή μπόιλερ" είναι "ON", θα εμφανίζεται η ένδειξη "_"(χαρακτήρας υπογράμμισης) κάτω από το
εικονίδιο του μπόιλερ.
Ορίστε ίδια θερμοκρασία στόχο στο μπόιλερ όπως και στην αντλία θερμότητας.
Όταν η θερμοκρασία του μπόιλερ είναι υψηλότερη από τη θερμοκρασία της αντλίας θερμότητας, η θερμοκρασία ζώνης δεν μπορεί να επιτευχθεί
αν δεν έχει εγκατασταθεί βαλβίδα μίξης.
Αυτό το προϊόν επιτρέπει μόνο ένα σήμα να ελέγχει τη λειτουργία του μπόιλερ. Η ρύθμιση λειτουργίας του μπόιλερ αποτελεί ευθύνη του εγκαταστάτη.
Εναλλακτική λειτουργία
λειτουργία μόνο μπόιλερ
-10°C (ρύθμιση από το τηλεχειριστήριο)
Προηγμένη Παράλληλη λειτουργία
Για θέρμανση
ταυτόχρονη λειτουργία μπόιλερ
και αντλίας θερμότητας
-10°C (ρύθμιση από το τηλεχειριστήριο)
ΚΑΙ
Αν και λειτουργεί η αντλία
θερμότητας, το νερό δεν φτάνει
αυτή τη θερμοκρασία για
περισσότερο από 30 λεπτά (ρύθμιση
από το τηλεχειριστήριο)
Θερμ. μπόιλερ ON
Θερμ. μπόιλερ OFF
= Ρύθμιση –8°C
= Ρύθμιση –2°C
(ρύθμιση από το
(ρύθμιση από το
τηλεχειριστήριο)
τηλεχειριστήριο)
Στη λειτουργία Προηγμένα Παράλληλα, η ρύθμιση για τη θέρμανση και τη δεξαμενή
μπορεί να γίνει ταυτόχρονα. Κατά τη διάρκεια της λειτουργίας "Θέρμανση/Δεξαμενή",
κάθε φορά που αλλάζει η λειτουργία, η έξοδος μπόιλερ θα επαναρυθμίζεται στη θέση
OFF. Πρέπει να έχετε καλή κατανόηση των χαρακτηριστικών ελέγχου του μπόιλερ
ώστε να επιλέγετε τη βέλτιστη ρύθμιση για το σύστημα.
Αρχική ρύθμιση: Όχι
Αρχική ρύθμιση: Όχι
Αρχική ρύθμιση: Όχι
λειτουργία μόνο αντλίας θερμότητας
Εξωτερική θερμ.
λειτουργία μόνο αντλίας θερμότητας
Εξωτερική θερμ.
Θερμ. νερού κυκλοφορίας
Ρύθμιση θερμ.
Ρύθμιση συστήματος
Σύνδεση δεξαμενής
Σύνδεση δεξαμενής αποθήκευσης
Θερμαντήρας δεξαμενής
Θερμαντήρας βάσης
Επιλογή
Ρύθμιση συστήματος
Σύνδεση δεξαμενής αποθήκευσης
Θερμαντήρας δεξαμενής
Θερμαντήρας βάσης
Εναλλακτικός εξωτερικός αισθητήρας
Επιλογή
Ρύθμιση συστήματος
Θερμαντήρας δεξαμενής
Θερμαντήρας βάσης
Εναλλακτικός εξωτερικός αισθητήρας
Σύνδεση ζεύγους (bivalent)
Επιλογή
Παράλληλη λειτουργία
ταυτόχρονη λειτουργία μπόιλερ
και αντλίας θερμότητας
-10°C (ρύθμιση από το τηλεχειριστήριο)
Για τη δεξαμενή DHW
ταυτόχρονη λειτουργία μπόιλερ
και αντλίας θερμότητας
-10°C (ρύθμιση από το τηλεχειριστήριο)
Θερμ.
Θερμ. αντλίας
δεξαμενής
θερμότητας
Μείωση
ON
Θερμ.
Αρχική θερμ.
δεξαμενής
θέρμανσης
Αντλία
θερμότητας
30 λεπτά (ρύθμιση από
το τηλεχειριστήριο)
Μπόιλερ
17:26, Τετ
Επιβεβαίωση
17:26, Τετ
Επιβεβαίωση
17:26, Τετ
Επιβεβαίωση
λειτουργία μόνο αντλίας θερμότητας
Εξωτερική θερμ.
λειτουργία μόνο αντλίας θερμότητας
Εξωτερική θερμ.
ΚΑΙ
Αν η πραγματική θερμ.
Όταν επιτευχθεί η
δεξαμενής δεν επιτύχει
θερμ. δεξαμενής,
τη ρυθμισμένη θερμ.
διακόπτονται και
εντός 30 λεπτών (ρύθμιση
οι δύο λειτουργίες
από το τηλεχειριστήριο),
ΕΝΕΡΓΟΠΟΙΕΙΤΑΙ το μπόιλερ
Ρύθμιση θερμ.
δεξαμενής
χρόνος
87
