1 Anwendungsbeispiele

In diesem Abschnitt werden die verschiedenen Anwendungsmöglichkeiten für den Einsatz von Luft/Wasser-Wärmepumpen und die
jeweiligen Einstellungen auf der Bedieneinheit erläutert.

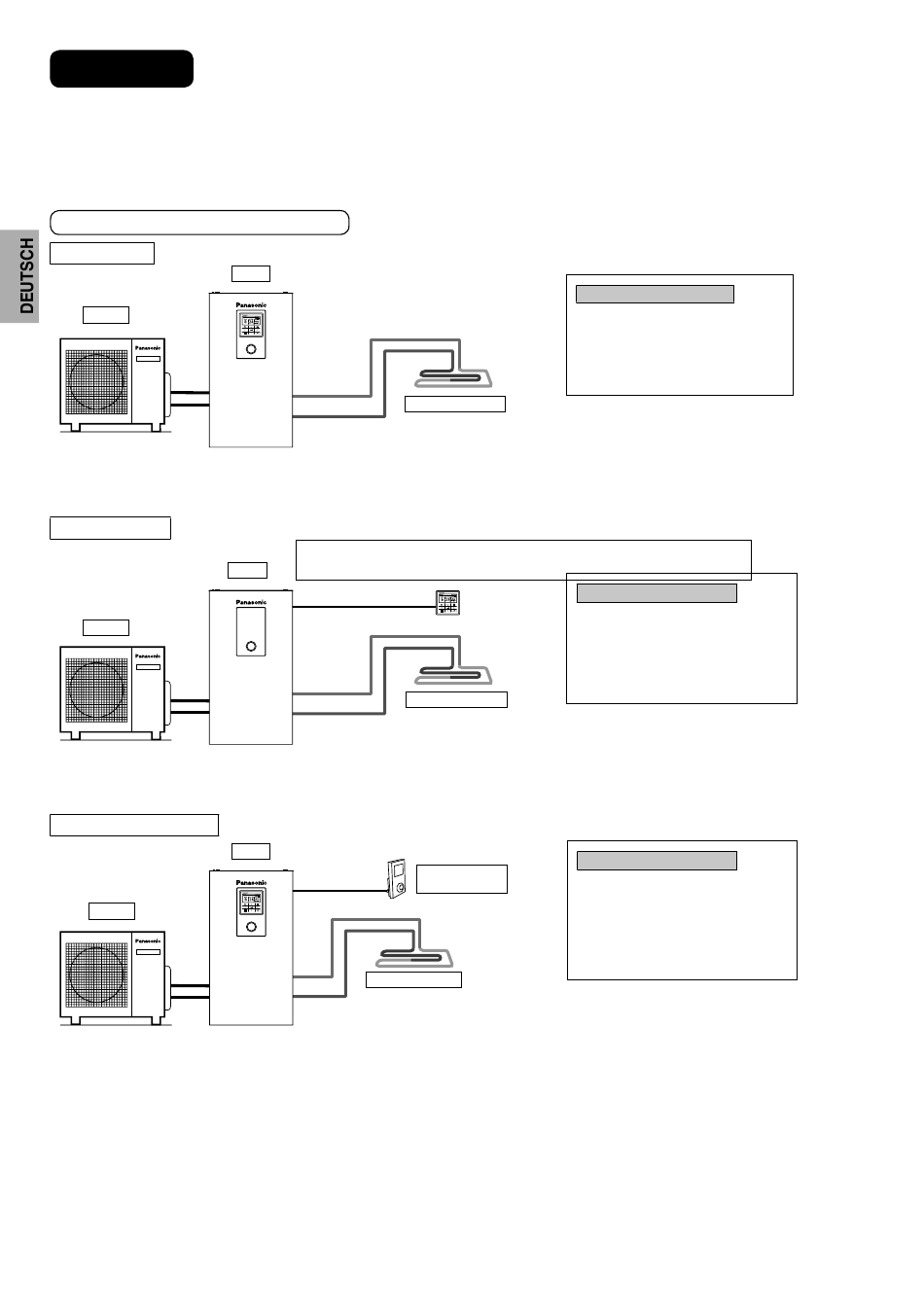

1-1 Systemanwendungen auf Grundlage der Temperatureinstellung.
Temperatureinstellung für Heizbetrieb
1. Bedieneinheit
Außen
Fußbodenheizung oder Heizkörper direkt an die Hydromodul/Speicher-Einheit anschließen.
Die Bedieneinheit ist an der Hydromodul/Speicher-Einheit montiert.
Das ist die grundlegende Form des einfachsten Systemaufbaus.
2. Raumthermostat
Außen
Fußbodenheizung oder Heizkörper direkt an die Hydromodul/Speicher-Einheit anschließen.
Bedieneinheit aus der Hydromodul/Speicher-Einheit ausbauen und in dem Raum mit der installierten Fußbodenheizung montieren.
Bei dieser Anwendung wird die Bedieneinheit als Raumthermostat verwendet.
3. Externer Raumthermostat
Außen
Fußbodenheizung oder Heizkörper direkt an die Hydromodul/Speicher-Einheit anschließen.
Die Bedieneinheit ist an der Hydromodul/Speicher-Einheit montiert.
Separaten externen Raumthermostaten (bauseits) in dem Raum mit der installierten Fußbodenheizung montieren.
Bei dieser Anwendung wird ein externer Raumthermostat verwendet.
74
Innen
Zur Regelung von Wärmepumpe und Umwälzpumpe empfängt die Hydromodul/Speicher-
Einheit das Signal des Raumthermostaten (EIN/AUS) von der Bedieneinheit.
Innen
In der Bedieneinheit ist ein Temperaturfühler eingebaut.
Innen
Fußbodenheizung
Einstellung der Bedieneinheit
Installateur-Setup
Fußbodenheizung
Einstellung der Bedieneinheit
Installateur-Setup
Fußbodenheizung
Einstellung der Bedieneinheit
Raumthermostat
(bauseits)
Installateur-Setup
Systemeinstellungen
Anschluss optionale Platine - Nein
Heizkreise u. Fühler:
Wassertemperatur
Systemeinstellungen
Anschluss optionale Platine - Nein
Heizkreise u. Fühler:
Raumthermostat
Intern
Systemeinstellungen
Anschluss optionale Platine - Nein
Heizkreise u. Fühler:
Raumthermostat
(Extern)
