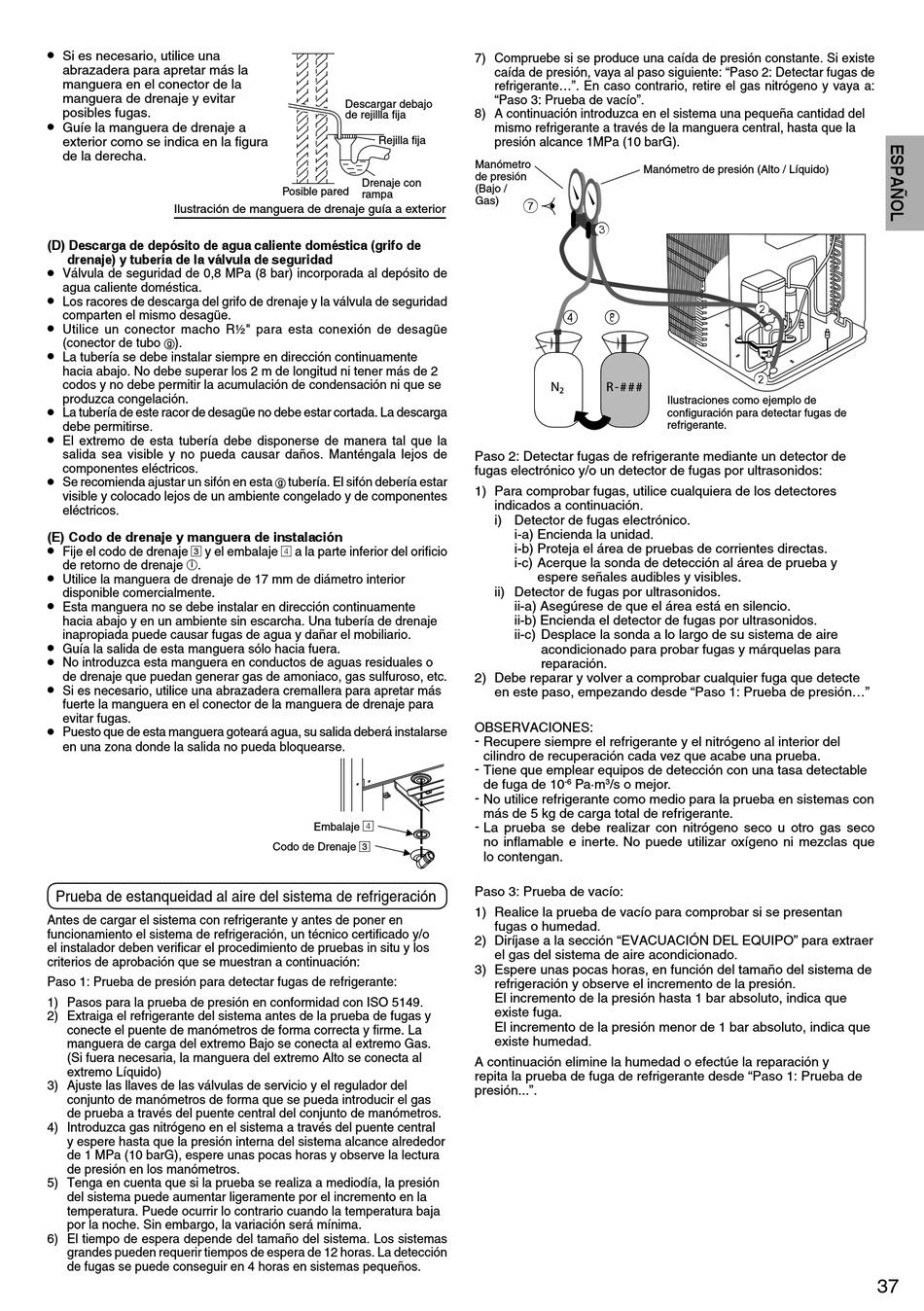

Si es necesario, utilice una
abrazadera para apretar más la
manguera en el conector de la
manguera de drenaje y evitar
posibles fugas.
•
Guíe la manguera de drenaje a
exterior como se indica en la fi gura
de la derecha.
Ilustración de manguera de drenaje guía a exterior
(D) Descarga de depósito de agua caliente doméstica (grifo de
drenaje) y tubería de la válvula de seguridad
•
Válvula de seguridad de 0,8 MPa (8 bar) incorporada al depósito de
agua caliente doméstica.
•
Los racores de descarga del grifo de drenaje y la válvula de seguridad
comparten el mismo desagüe.
•
Utilice un conector macho R½" para esta conexión de desagüe
(conector de tubo ).
g
•
La tubería se debe instalar siempre en dirección continuamente
hacia abajo. No debe superar los 2 m de longitud ni tener más de 2
codos y no debe permitir la acumulación de condensación ni que se
produzca congelación.
•
La tubería de este racor de desagüe no debe estar cortada. La descarga
debe permitirse.
•
El extremo de esta tubería debe disponerse de manera tal que la
salida sea visible y no pueda causar daños. Manténgala lejos de
componentes eléctricos.
•
Se recomienda ajustar un sifón en esta
visible y colocado lejos de un ambiente congelado y de componentes
eléctricos.
(E) Codo de drenaje y manguera de instalación
•
Fije el codo de drenaje 3 y el embalaje 4 a la parte inferior del orifi cio
de retorno de drenaje .
i
•
Utilice la manguera de drenaje de 17 mm de diámetro interior
disponible comercialmente.
•
Esta manguera no se debe instalar en dirección continuamente
hacia abajo y en un ambiente sin escarcha. Una tubería de drenaje
inapropiada puede causar fugas de agua y dañar el mobiliario.
•
Guía la salida de esta manguera sólo hacia fuera.
•
No introduzca esta manguera en conductos de aguas residuales o
de drenaje que puedan generar gas de amoniaco, gas sulfuroso, etc.
•
Si es necesario, utilice una abrazadera cremallera para apretar más
fuerte la manguera en el conector de la manguera de drenaje para
evitar fugas.
•
Puesto que de esta manguera goteará agua, su salida deberá instalarse
en una zona donde la salida no pueda bloquearse.
Prueba de estanqueidad al aire del sistema de refrigeración
Antes de cargar el sistema con refrigerante y antes de poner en
funcionamiento el sistema de refrigeración, un técnico certifi cado y/o
el instalador deben verifi car el procedimiento de pruebas in situ y los
criterios de aprobación que se muestran a continuación:
Paso 1: Prueba de presión para detectar fugas de refrigerante:
1) Pasos para la prueba de presión en conformidad con ISO 5149.
2) Extraiga el refrigerante del sistema antes de la prueba de fugas y
conecte el puente de manómetros de forma correcta y fi rme. La
manguera de carga del extremo Bajo se conecta al extremo Gas.
(Si fuera necesaria, la manguera del extremo Alto se conecta al
extremo Líquido)
3) Ajuste las llaves de las válvulas de servicio y el regulador del
conjunto de manómetros de forma que se pueda introducir el gas
de prueba a través del puente central del conjunto de manómetros.
4) Introduzca gas nitrógeno en el sistema a través del puente central
y espere hasta que la presión interna del sistema alcance alrededor
de 1 MPa (10 barG), espere unas pocas horas y observe la lectura
de presión en los manómetros.
5) Tenga en cuenta que si la prueba se realiza a mediodía, la presión
del sistema puede aumentar ligeramente por el incremento en la
temperatura. Puede ocurrir lo contrario cuando la temperatura baja
por la noche. Sin embargo, la variación será mínima.
6) El tiempo de espera depende del tamaño del sistema. Los sistemas
grandes pueden requerir tiempos de espera de 12 horas. La detección
de fugas se puede conseguir en 4 horas en sistemas pequeños.
Descargar debajo
de rejillla fi ja
Rejilla fi ja
Drenaje con
Posible pared
rampa
tubería. El sifón debería estar
g
4
Embalaje
3
Codo de Drenaje
7) Compruebe si se produce una caída de presión constante. Si existe
caída de presión, vaya al paso siguiente: "Paso 2: Detectar fugas de
refrigerante...". En caso contrario, retire el gas nitrógeno y vaya a:
"Paso 3: Prueba de vacío".
8) A continuación introduzca en el sistema una pequeña cantidad del
mismo refrigerante a través de la manguera central, hasta que la
presión alcance 1MPa (10 barG).
Manómetro
Manómetro de presión (Alto / Líquido)
de presión
(Bajo /
Gas)
7
3
4 8
N R-###
2
Paso 2: Detectar fugas de refrigerante mediante un detector de
fugas electrónico y/o un detector de fugas por ultrasonidos:
1) Para comprobar fugas, utilice cualquiera de los detectores
indicados a continuación.
i) Detector de fugas electrónico.
i-a) Encienda la unidad.
i-b) Proteja el área de pruebas de corrientes directas.
i-c) Acerque la sonda de detección al área de prueba y
espere señales audibles y visibles.
ii) Detector de fugas por ultrasonidos.
ii-a) Asegúrese de que el área está en silencio.
ii-b) Encienda el detector de fugas por ultrasonidos.
ii-c) Desplace la sonda a lo largo de su sistema de aire
acondicionado para probar fugas y márquelas para
reparación.
2) Debe reparar y volver a comprobar cualquier fuga que detecte
en este paso, empezando desde "Paso 1: Prueba de presión..."
OBSERVACIONES:
- Recupere siempre el refrigerante y el nitrógeno al interior del
cilindro de recuperación cada vez que acabe una prueba.
- Tiene que emplear equipos de detección con una tasa detectable
de fuga de 10 -6 Pa·m 3 /s o mejor.
- No utilice refrigerante como medio para la prueba en sistemas con
más de 5 kg de carga total de refrigerante.
- La prueba se debe realizar con nitrógeno seco u otro gas seco
no infl amable e inerte. No puede utilizar oxígeno ni mezclas que
lo contengan.
Paso 3: Prueba de vacío:
1) Realice la prueba de vacío para comprobar si se presentan
fugas o humedad.
2) Diríjase a la sección "EVACUACIÓN DEL EQUIPO" para extraer
el gas del sistema de aire acondicionado.
3) Espere unas pocas horas, en función del tamaño del sistema de
refrigeración y observe el incremento de la presión.
El incremento de la presión hasta 1 bar absoluto, indica que
existe fuga.
El incremento de la presión menor de 1 bar absoluto, indica que
existe humedad.
A continuación elimine la humedad o efectúe la reparación y
repita la prueba de fuga de refrigerante desde "Paso 1: Prueba de
presión...".
2
2
Ilustraciones como ejemplo de
confi guración para detectar fugas de
refrigerante.
