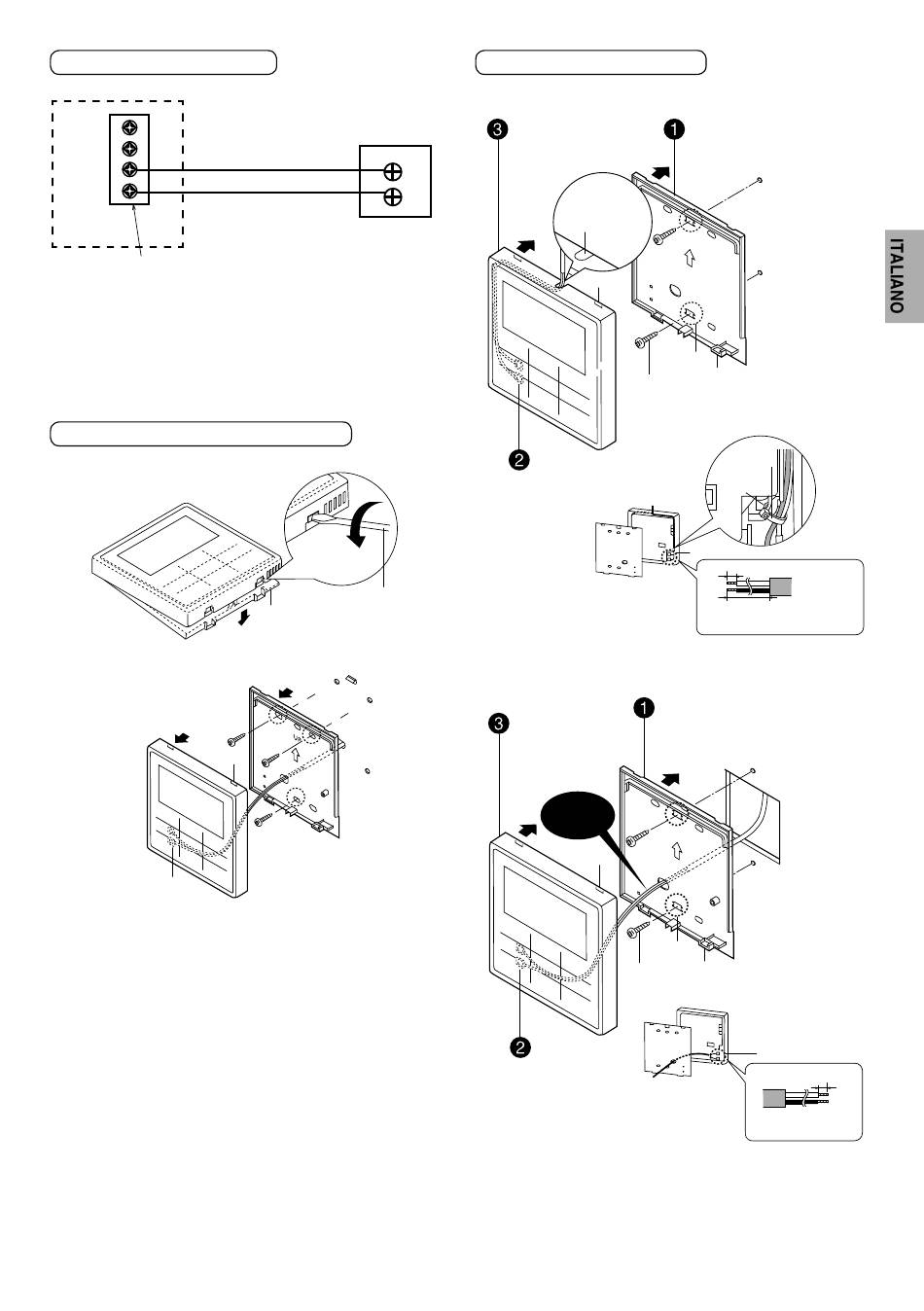

Cablaggio del controllo remoto
Bollitore
Cablaggio del controllo
remoto (reperibile in loco)
•
Senza polarità
Terminale per cablaggio del controllo remoto
•
Il cavo della controllo remoto deve essere (2 x min 0,3 mm²), doppio strato
isolante di cavo con guaina in PVC o in gomma. La lunghezza totale del
cavo deve essere di 50 m o meno.
•
Fare attenzione a non collegare i cavi ad altri terminali del bollitore (ad es.
il terminale del cablaggio della fonte di alimentazione). Potrebbe verifi carsi
malfunzionamento.
•
Non avvolgere insieme al cablaggio della fonte di alimentazione e non
conservare nello stesso tubo metallico. Potrebbe verifi carsi un errore di
funzionamento.
Rimuovere il controllo remoto dal bollitore
1. Rimuovere la scocca superiore dalla scocca inferiore.
2. Rimuovere il cablaggio tra il controllo remoto e il terminale del bollitore.
Griffa (2)
Scollegare il
cablaggio del
controllo remoto
Controllo remoto
1
2
Inserire il
cacciavite e girare
lentamente.
Cacciavite a
punta piatta
Scocca
inferiore
Montaggio del controllo remoto
Per tipo esposto
Preparazione: Praticare 2 fori per le viti con un cacciavite.
Montare la scocca superiore.
•
Allineare le griffe della scocca superiore,
quindi allineare le griffe della scocca
inferiore.
Tagliare qui
con delle pinze
e rimuovere le
bavature con
una lima.
Griffa (2)
Vite
(reperibile in loco)
Collegare il cablaggio del
controllo remoto
•
Disporre i fili lungo la scanalatura
della scocca.
Scocca
superiore
Scocca inferiore
(parte
(parte posteriore)
posteriore)
Per tipo incassato
Preparazione: Praticare 2 fori per le viti con un cacciavite.
Montare la scocca
superiore.
•
Allineare le griffe della scocca
superiore, quindi allineare le
griffe della scocca inferiore.
Evitare che il
fi lo si impigli.
Griffa (2)
Vite
(reperibile in loco)
Collegare il cablaggio
del controllo remoto
Scocca inferiore
(parte posteriore)
Montare la scocca inferiore alla
parete.
U P
Parete a cui
fi ssare il controllo
remoto
Foro per viti
Griffa (2)
Serracavo
(reperibile in loco)
Passare
attraverso
questo foro
Morsettiera del controllo remoto
Rimuovere il rivestimento. Circa 6 mm
Rimuovere la guaina. Circa 180 mm.
Assicurarsi che il collegamento del
cablaggio sia nella direzione corretta.
Montare la scocca
inferiore alla parete.
•
Passare il fi lo attraverso il foro
al centro della scocca inferiore.
U P
Foro per viti
Griffa (2)
Morsettiera del controllo
remoto
Rimuovere il rivestimento.
Scocca
Circa 6 mm
superiore
(parte
posteriore)
Assicurarsi che il collegamento
del cablaggio sia nella
direzione corretta.
