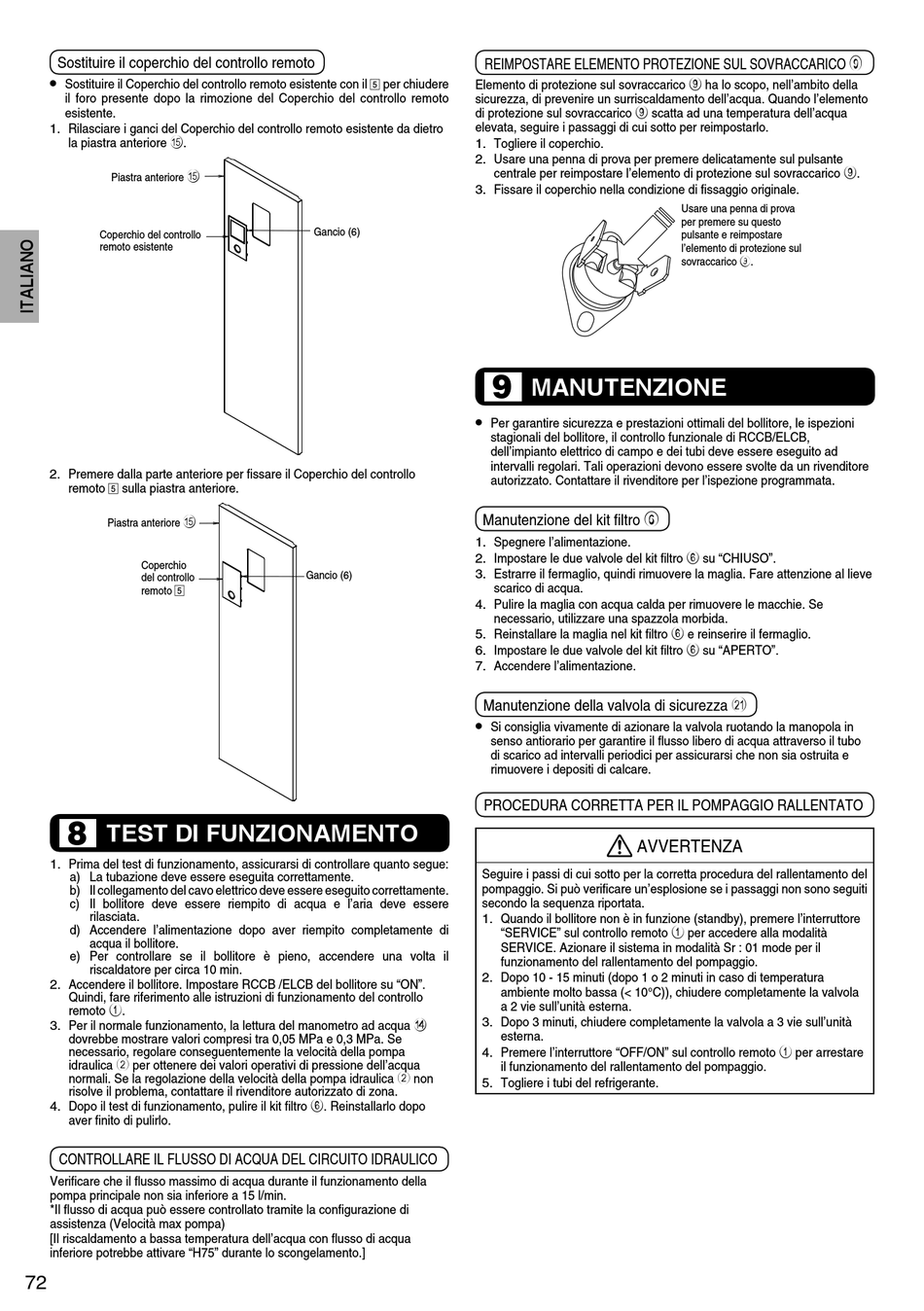

Sostituire il coperchio del controllo remoto
•
Sostituire il Coperchio del controllo remoto esistente con il 5 per chiudere
il foro presente dopo la rimozione del Coperchio del controllo remoto
esistente.
1. Rilasciare i ganci del Coperchio del controllo remoto esistente da dietro
la piastra anteriore e.
e
Piastra anteriore
Coperchio del controllo
remoto esistente
2. Premere dalla parte anteriore per fi ssare il Coperchio del controllo
remoto 5 sulla piastra anteriore.
e
Piastra anteriore
Coperchio
del controllo
remoto 5

TEST DI FUNZIONAMENTO

8
1. Prima del test di funzionamento, assicurarsi di controllare quanto segue:
a) La tubazione deve essere eseguita correttamente.
b) Il collegamento del cavo elettrico deve essere eseguito correttamente.
c) Il bollitore deve essere riempito di acqua e l'aria deve essere
rilasciata.
d) Accendere l'alimentazione dopo aver riempito completamente di
acqua il bollitore.
e) Per controllare se il bollitore è pieno, accendere una volta il
riscaldatore per circa 10 min.
2. Accendere il bollitore. Impostare RCCB /ELCB del bollitore su "ON".
Quindi, fare riferimento alle istruzioni di funzionamento del controllo
remoto 1.
3. Per il normale funzionamento, la lettura del manometro ad acqua d
dovrebbe mostrare valori compresi tra 0,05 MPa e 0,3 MPa. Se
necessario, regolare conseguentemente la velocità della pompa
idraulica 2 per ottenere dei valori operativi di pressione dell'acqua
normali. Se la regolazione della velocità della pompa idraulica 2 non
risolve il problema, contattare il rivenditore autorizzato di zona.
4. Dopo il test di funzionamento, pulire il kit fi ltro 6. Reinstallarlo dopo
aver fi nito di pulirlo.
CONTROLLARE IL FLUSSO DI ACQUA DEL CIRCUITO IDRAULICO
Verifi care che il fl usso massimo di acqua durante il funzionamento della
pompa principale non sia inferiore a 15 l/min.
*Il fl usso di acqua può essere controllato tramite la confi gurazione di
assistenza (Velocità max pompa)
[Il riscaldamento a bassa temperatura dell'acqua con fl usso di acqua
inferiore potrebbe attivare "H75" durante lo scongelamento.]
72
Elemento di protezione sul sovraccarico 9 ha lo scopo, nell'ambito della
sicurezza, di prevenire un surriscaldamento dell'acqua. Quando l'elemento
di protezione sul sovraccarico 9 scatta ad una temperatura dell'acqua
elevata, seguire i passaggi di cui sotto per reimpostarlo.
1. Togliere il coperchio.
2. Usare una penna di prova per premere delicatamente sul pulsante
3. Fissare il coperchio nella condizione di fi ssaggio originale.
Gancio (6)
•
1. Spegnere l'alimentazione.
2. Impostare le due valvole del kit fi ltro 6 su "CHIUSO".
3. Estrarre il fermaglio, quindi rimuovere la maglia. Fare attenzione al lieve
Gancio (6)
4. Pulire la maglia con acqua calda per rimuovere le macchie. Se
5. Reinstallare la maglia nel kit fi ltro 6 e reinserire il fermaglio.
6. Impostare le due valvole del kit fi ltro 6 su "APERTO".
7. Accendere l'alimentazione.
•
REIMPOSTARE ELEMENTO PROTEZIONE SUL SOVRACCARICO 9
centrale per reimpostare l'elemento di protezione sul sovraccarico 9.

MANUTENZIONE

9
Per garantire sicurezza e prestazioni ottimali del bollitore, le ispezioni
stagionali del bollitore, il controllo funzionale di RCCB/ELCB,
dell'impianto elettrico di campo e dei tubi deve essere eseguito ad
intervalli regolari. Tali operazioni devono essere svolte da un rivenditore
autorizzato. Contattare il rivenditore per l'ispezione programmata.
Manutenzione del kit fi ltro 6
scarico di acqua.
necessario, utilizzare una spazzola morbida.
Manutenzione della valvola di sicurezza k
Si consiglia vivamente di azionare la valvola ruotando la manopola in
senso antiorario per garantire il fl usso libero di acqua attraverso il tubo
di scarico ad intervalli periodici per assicurarsi che non sia ostruita e
rimuovere i depositi di calcare.
PROCEDURA CORRETTA PER IL POMPAGGIO RALLENTATO
AVVERTENZA
Seguire i passi di cui sotto per la corretta procedura del rallentamento del
pompaggio. Si può verifi care un'esplosione se i passaggi non sono seguiti
secondo la sequenza riportata.
1. Quando il bollitore non è in funzione (standby), premere l'interruttore
"SERVICE" sul controllo remoto 1 per accedere alla modalità
SERVICE. Azionare il sistema in modalità Sr : 01 mode per il
funzionamento del rallentamento del pompaggio.
2. Dopo 10 - 15 minuti (dopo 1 o 2 minuti in caso di temperatura
ambiente molto bassa (< 10°C)), chiudere completamente la valvola
a 2 vie sull'unità esterna.
3. Dopo 3 minuti, chiudere completamente la valvola a 3 vie sull'unità
esterna.
4. Premere l'interruttore "OFF/ON" sul controllo remoto 1 per arrestare
il funzionamento del rallentamento del pompaggio.
5. Togliere i tubi del refrigerante.
Usare una penna di prova
per premere su questo
pulsante e reimpostare
l'elemento di protezione sul
sovraccarico 9.
