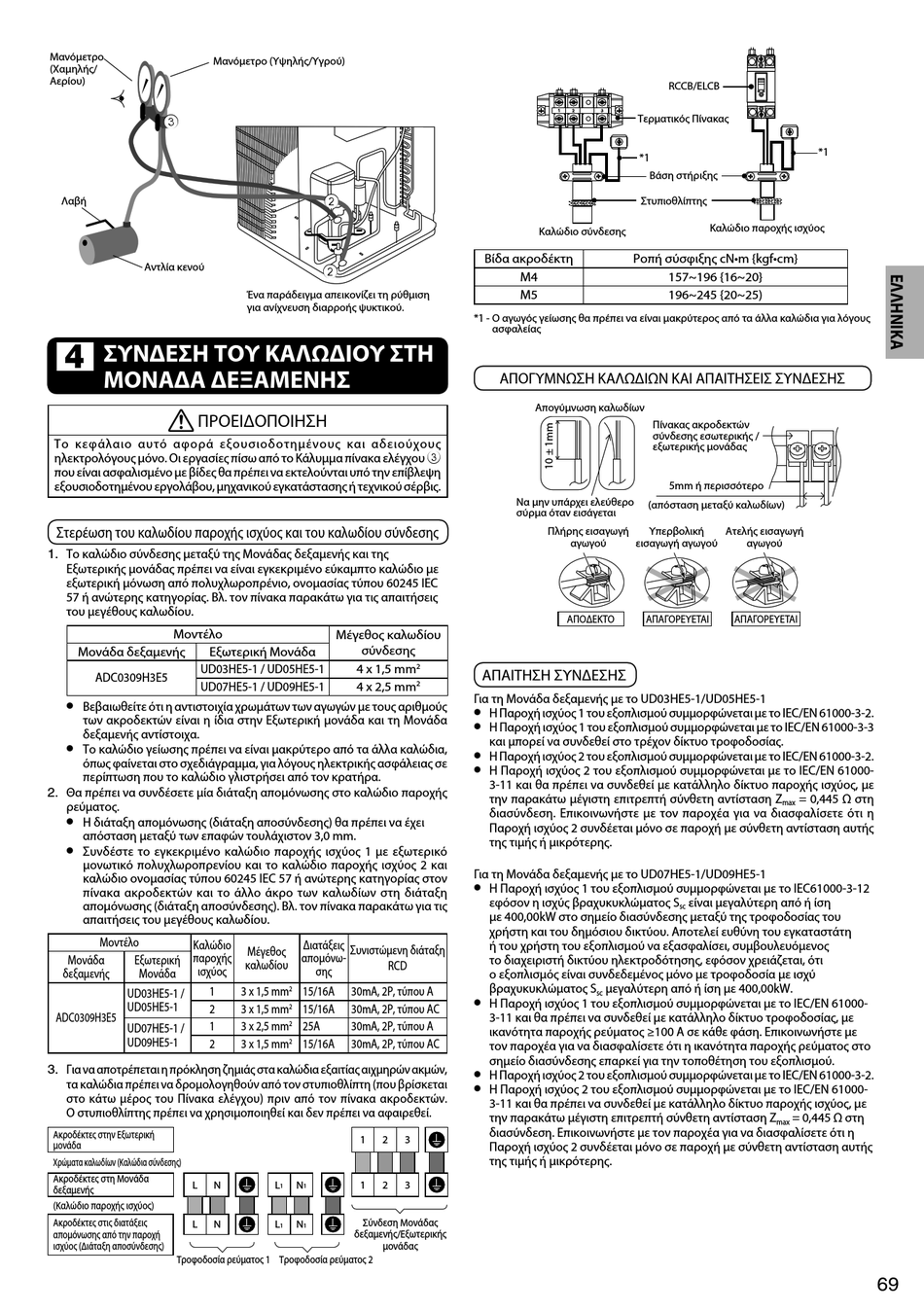

Μανόμετρο
Μανόμετρο (Υψηλής/Υγρού)
(Χαμηλής/
Αερίου)
3
Λαβή
Αντλία κενού
4 ΣΥΝΔΕΣΗ ΤΟΥ ΚΑΛΩΔΙΟΥ ΣΤΗ
ΜΟΝΑΔΑ ΔΕΞΑΜΕΝΗΣ
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Το κεφάλαιο αυτό αφορά εξουσιοδοτημένους και αδειούχους
ηλεκτρολόγους μόνο. Οι εργασίες πίσω από το Κάλυμμα πίνακα ελέγχου 3
που είναι ασφαλισμένο με βίδες θα πρέπει να εκτελούνται υπό την επίβλεψη
εξουσιοδοτημένου εργολάβου, μηχανικού εγκατάστασης ή τεχνικού σέρβις.
Στερέωση του καλωδίου παροχής ισχύος και του καλωδίου σύνδεσης
1. Το καλώδιο σύνδεσης μεταξύ της Μονάδας δεξαμενής και της
Εξωτερικής μονάδας πρέπει να είναι εγκεκριμένο εύκαμπτο καλώδιο με
εξωτερική μόνωση από πολυχλωροπρένιο, ονομασίας τύπου 60245 IEC
57 ή ανώτερης κατηγορίας. Βλ. τον πίνακα παρακάτω για τις απαιτήσεις
του μεγέθους καλωδίου.
Μοντέλο
Μονάδα δεξαμενής Εξωτερική Μονάδα
UD03HE5-1 / UD05HE5-1
ADC0309H3E5
UD07HE5-1 / UD09HE5-1
•
Βεβαιωθείτε ότι η αντιστοιχία χρωμάτων των αγωγών με τους αριθμούς
των ακροδεκτών είναι η ίδια στην Εξωτερική μονάδα και τη Μονάδα
δεξαμενής αντίστοιχα.
•
Το καλώδιο γείωσης πρέπει να είναι μακρύτερο από τα άλλα καλώδια,
όπως φαίνεται στο σχεδιάγραμμα, για λόγους ηλεκτρικής ασφάλειας σε
περίπτωση που το καλώδιο γλιστρήσει από τον κρατήρα.
2. Θα πρέπει να συνδέσετε μία διάταξη απομόνωσης στο καλώδιο παροχής
ρεύματος.
•
Η διάταξη απομόνωσης (διάταξη αποσύνδεσης) θα πρέπει να έχει
απόσταση μεταξύ των επαφών τουλάχιστον 3,0 mm.
•
Συνδέστε το εγκεκριμένο καλώδιο παροχής ισχύος 1 με εξωτερικό
μονωτικό πολυχλωροπρενίου και το καλώδιο παροχής ισχύος 2 και
καλώδιο ονομασίας τύπου 60245 IEC 57 ή ανώτερης κατηγορίας στον
πίνακα ακροδεκτών και το άλλο άκρο των καλωδίων στη διάταξη
απομόνωσης (διάταξη αποσύνδεσης). Βλ. τον πίνακα παρακάτω για τις
απαιτήσεις του μεγέθους καλωδίου.
Μοντέλο
Καλώδιο
παροχής
Μονάδα Εξωτερική
ισχύος
δεξαμενής Μονάδα
1
UD03HE5-1 /
UD05HE5-1
2
ADC0309H3E5
1
UD07HE5-1 /
UD09HE5-1
2
3. Για να αποτρέπεται η πρόκληση ζημιάς στα καλώδια εξαιτίας αιχμηρών ακμών,
τα καλώδια πρέπει να δρομολογηθούν από τον στυπιοθλίπτη (που βρίσκεται
στο κάτω μέρος του Πίνακα ελέγχου) πριν από τον πίνακα ακροδεκτών.
Ο στυπιοθλίπτης πρέπει να χρησιμοποιηθεί και δεν πρέπει να αφαιρεθεί.
Ακροδέκτες στην Εξωτερική
μονάδα
Χρώματα καλωδίων (Kαλώδια σύνδεσης)
Ακροδέκτες στη Μονάδα
L N
δεξαμενής
(Καλώδιο παροχής ισχύος)
Ακροδέκτες στις διατάξεις
L N
απομόνωσης από την παροχή
ισχύος (Διάταξη αποσύνδεσης)
Τροφοδοσία ρεύματος 1 Τροφοδοσία ρεύματος 2
2
2
Ένα παράδειγμα απεικονίζει τη ρύθμιση
για ανίχνευση διαρροής ψυκτικού.
Μέγεθος καλωδίου
σύνδεσης
4 x 1,5 mm 2
4 x 2,5 mm 2
Διατάξεις
Συνιστώμενη διάταξη
Μέγεθος
απομόνω-
καλωδίου
RCD
σης
2
3 x 1,5 mm 15/16A 30mA, 2P, τύπου A
2
3 x 1,5 mm 15/16A 30mA, 2P, τύπου AC
2
3 x 2,5 mm 25A 30mA, 2P, τύπου A
2
3 x 1,5 mm 15/16A 30mA, 2P, τύπου AC
1 2 3
L N 1 2 3
1 1
Σύνδεση Μονάδας
L N
1 1
δεξαμενής/Εξωτερικής
μονάδας
Τερματικός Πίνακας
*1
Στυπιοθλίπτης
Καλώδιο σύνδεσης
Βίδα ακροδέκτη Ροπή σύσφιξης cN•m {kgf•cm}
M4
M5
* 1 - Ο αγωγός γείωσης θα πρέπει να είναι μακρύτερος από τα άλλα καλώδια για λόγους
ασφαλείας
ΑΠΟΓΥΜΝΩΣΗ ΚΑΛΩΔΙΩΝ ΚΑΙ ΑΠΑΙΤΗΣΕΙΣ ΣΥΝΔΕΣΗΣ
Απογύμνωση καλωδίων
Να μην υπάρχει ελεύθερο
(απόσταση μεταξύ καλωδίων)
σύρμα όταν εισάγεται
Πλήρης εισαγωγή
αγωγού εισαγωγή αγωγού
ΑΠΟΔΕΚΤΟ ΑΠΑΓΟΡΕΥΕΤΑΙ
ΑΠΑΙΤΗΣΗ ΣΥΝΔΕΣΗΣ
Για τη Μονάδα δεξαμενής με το UD03HE5-1/UD05HE5-1
•
Η Παροχή ισχύος 1 του εξοπλισμού συμμορφώνεται με το IEC/EN 61000-3-2.
•
Η Παροχή ισχύος 1 του εξοπλισμού συμμορφώνεται με το IEC/EN 61000-3-3
και μπορεί να συνδεθεί στο τρέχον δίκτυο τροφοδοσίας.
•
Η Παροχή ισχύος 2 του εξοπλισμού συμμορφώνεται με το IEC/EN 61000-3-2.
•
Η Παροχή ισχύος 2 του εξοπλισμού συμμορφώνεται με το IEC/EN 61000-
3-11 και θα πρέπει να συνδεθεί με κατάλληλο δίκτυο παροχής ισχύος, με
την παρακάτω μέγιστη επιτρεπτή σύνθετη αντίσταση Z
διασύνδεση. Επικοινωνήστε με τον παροχέα για να διασφαλίσετε ότι η
Παροχή ισχύος 2 συνδέεται μόνο σε παροχή με σύνθετη αντίσταση αυτής
της τιμής ή μικρότερης.
Για τη Μονάδα δεξαμενής με το UD07HE5-1/UD09HE5-1
•
Η Παροχή ισχύος 1 του εξοπλισμού συμμορφώνεται με το IEC61000-3-12
εφόσον η ισχύς βραχυκυκλώματος S
με 400,00kW στο σημείο διασύνδεσης μεταξύ της τροφοδοσίας του
χρήστη και του δημόσιου δικτύου. Αποτελεί ευθύνη του εγκαταστάτη
ή του χρήστη του εξοπλισμού να εξασφαλίσει, συμβουλευόμενος
το διαχειριστή δικτύου ηλεκτροδότησης, εφόσον χρειάζεται, ότι
ο εξοπλισμός είναι συνδεδεμένος μόνο με τροφοδοσία με ισχύ
βραχυκυκλώματος S μεγαλύτερη από ή ίση με 400,00kW.
sc
•
Η Παροχή ισχύος 1 του εξοπλισμού συμμορφώνεται με το IEC/EN 61000-
3-11 και θα πρέπει να συνδεθεί με κατάλληλο δίκτυο τροφοδοσίας, με
ικανότητα παροχής ρεύματος ≥100 A σε κάθε φάση. Επικοινωνήστε με
τον παροχέα για να διασφαλίσετε ότι η ικανότητα παροχής ρεύματος στο
σημείο διασύνδεσης επαρκεί για την τοποθέτηση του εξοπλισμού.
•
Η Παροχή ισχύος 2 του εξοπλισμού συμμορφώνεται με το IEC/EN 61000-3-2.
•
Η Παροχή ισχύος 2 του εξοπλισμού συμμορφώνεται με το IEC/EN 61000-
3-11 και θα πρέπει να συνδεθεί με κατάλληλο δίκτυο παροχής ισχύος, με
την παρακάτω μέγιστη επιτρεπτή σύνθετη αντίσταση Z
διασύνδεση. Επικοινωνήστε με τον παροχέα για να διασφαλίσετε ότι η
Παροχή ισχύος 2 συνδέεται μόνο σε παροχή με σύνθετη αντίσταση αυτής
της τιμής ή μικρότερης.
RCCB/ELCB
*1
Βάση στήριξης
Καλώδιο παροχής ισχύος
157~196 {16~20}
196~245 {20~25)
Πίνακας ακροδεκτών
σύνδεσης εσωτερικής /
εξωτερικής μονάδας
5mm ή περισσότερο
Υπερβολική Ατελής εισαγωγή
αγωγού
ΑΠΑΓΟΡΕΥΕΤΑΙ
= 0,445 Ω στη
max
είναι μεγαλύτερη από ή ίση
sc
= 0,445 Ω στη
max
69
