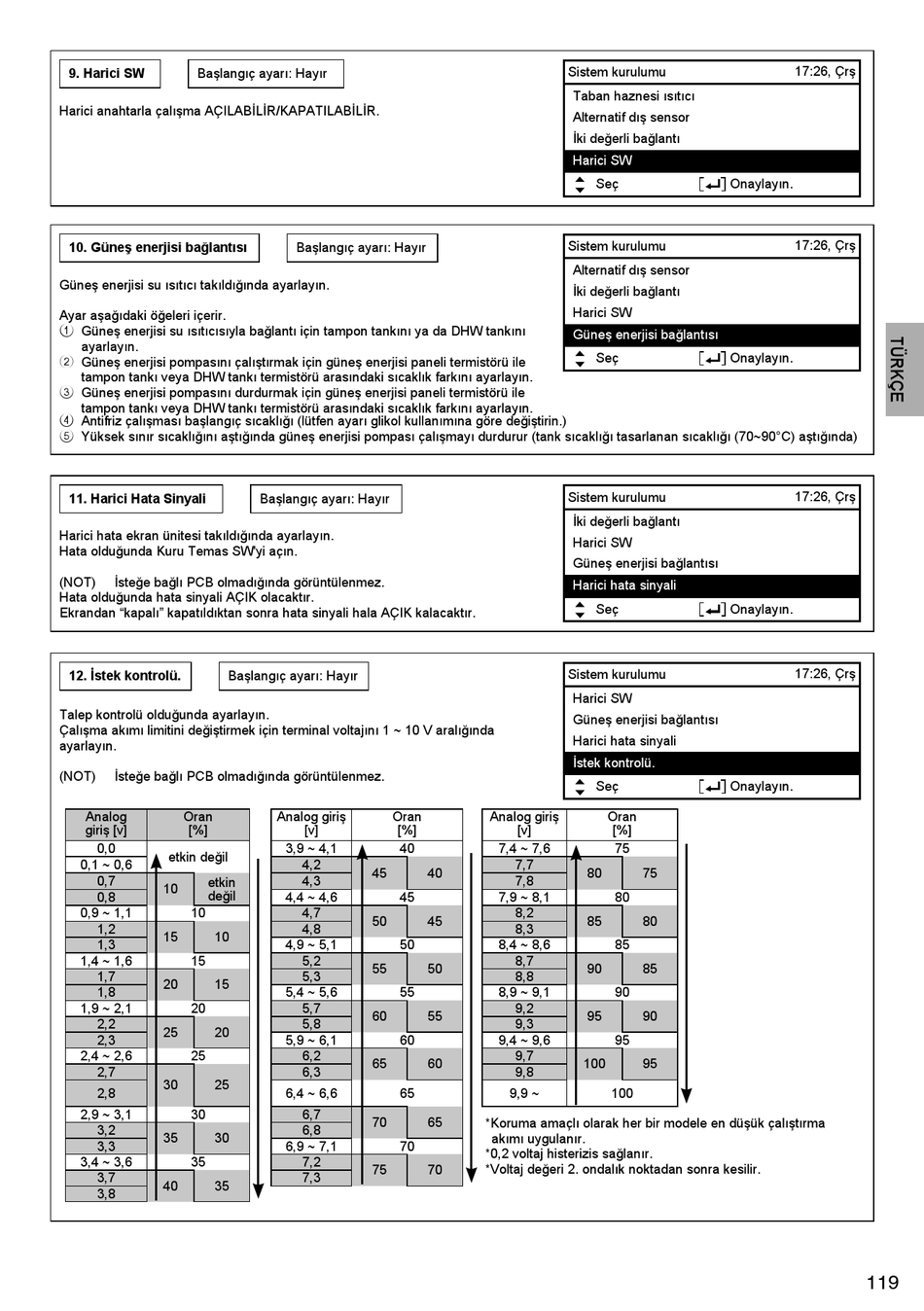

Panasonic ADC0309H3E5 Installationshandbuch Seite 215

9. Harici SW Başlangıç ayarı: Hayır
Harici anahtarla çalışma AÇILABİLİR/KAPATILABİLİR.
10. Güneş enerjisi bağlantısı
Güneş enerjisi su ısıtıcı takıldığında ayarlayın.
Ayar aşağıdaki öğeleri içerir.
1 Güneş enerjisi su ısıtıcısıyla bağlantı için tampon tankını ya da DHW tankını
ayarlayın.
2 Güneş enerjisi pompasını çalıştırmak için güneş enerjisi paneli termistörü ile
tampon tankı veya DHW tankı termistörü arasındaki sıcaklık farkını ayarlayın.
3 Güneş enerjisi pompasını durdurmak için güneş enerjisi paneli termistörü ile
tampon tankı veya DHW tankı termistörü arasındaki sıcaklık farkını ayarlayın.
4 Antifriz çalışması başlangıç sıcaklığı (lütfen ayarı glikol kullanımına göre değiştirin.)
5 Yüksek sınır sıcaklığını aştığında güneş enerjisi pompası çalışmayı durdurur (tank sıcaklığı tasarlanan sıcaklığı (70~90°C) aştığında)
11. Harici Hata Sinyali
Harici hata ekran ünitesi takıldığında ayarlayın.
Hata olduğunda Kuru Temas SW'yi açın.
(NOT) İsteğe bağlı PCB olmadığında görüntülenmez.
Hata olduğunda hata sinyali AÇIK olacaktır.
Ekrandan "kapalı" kapatıldıktan sonra hata sinyali hala AÇIK kalacaktır.
12. İstek kontrolü. Başlangıç ayarı: Hayır
Talep kontrolü olduğunda ayarlayın.
Çalışma akımı limitini değiştirmek için terminal voltajını 1 ~ 10 V aralığında
ayarlayın.
(NOT) İsteğe bağlı PCB olmadığında görüntülenmez.
Analog Oran
giriş [v] [%]
0,0
etkin değil
0,1 ~ 0,6
0,7
etkin
10
değil
0,8
0,9 ~ 1,1 10
1,2
15 10
1,3
1,4 ~ 1,6 15
1,7
20 15
1,8
1,9 ~ 2,1 20
2,2
25 20
2,3
2,4 ~ 2,6 25
2,7
30 25
2,8
2,9 ~ 3,1 30
3,2
35 30
3,3
3,4 ~ 3,6 35
3,7
40 35
3,8
Başlangıç ayarı: Hayır
Başlangıç ayarı: Hayır
Analog giriş Oran
[v] [%]
3,9 ~ 4,1 40
4,2
45 40
4,3
4,4 ~ 4,6 45
4,7
50 45
4,8
4,9 ~ 5,1 50
5,2
55 50
5,3
5,4 ~ 5,6 55
5,7
60 55
5,8
5,9 ~ 6,1 60
6,2
65 60
6,3
6,4 ~ 6,6 65
6,7
70 65
6,8
6,9 ~ 7,1 70
7,2
75 70
7,3
Sistem kurulumu
Taban haznesi ısıtıcı
Alternatif dış sensor
İki değerli bağlantı
Harici SW
Seç
Sistem kurulumu
Alternatif dış sensor
İki değerli bağlantı
Harici SW
Güneş enerjisi bağlantısı
Seç
Sistem kurulumu
İki değerli bağlantı
Harici SW
Güneş enerjisi bağlantısı
Harici hata sinyali
Seç
Sistem kurulumu
Harici SW
Güneş enerjisi bağlantısı
Harici hata sinyali
İstek kontrolü.
Seç
Analog giriş Oran
[v] [%]
7,4 ~ 7,6 75
7,7
80 75
7,8
7,9 ~ 8,1 80
8,2
85 80
8,3
8,4 ~ 8,6 85
8,7
90 85
8,8
8,9 ~ 9,1 90
9,2
95 90
9,3
9,4 ~ 9,6 95
9,7
100 95
9,8
9,9 ~ 100
*Koruma amaçlı olarak her bir modele en düşük çalıştırma
akımı uygulanır.
*0,2 voltaj histerizis sağlanır.
*Voltaj değeri 2. ondalık noktadan sonra kesilir.
17:26, Çrş
Onaylayın.
17:26, Çrş
Onaylayın.
17:26, Çrş
Onaylayın.
17:26, Çrş
Onaylayın.
