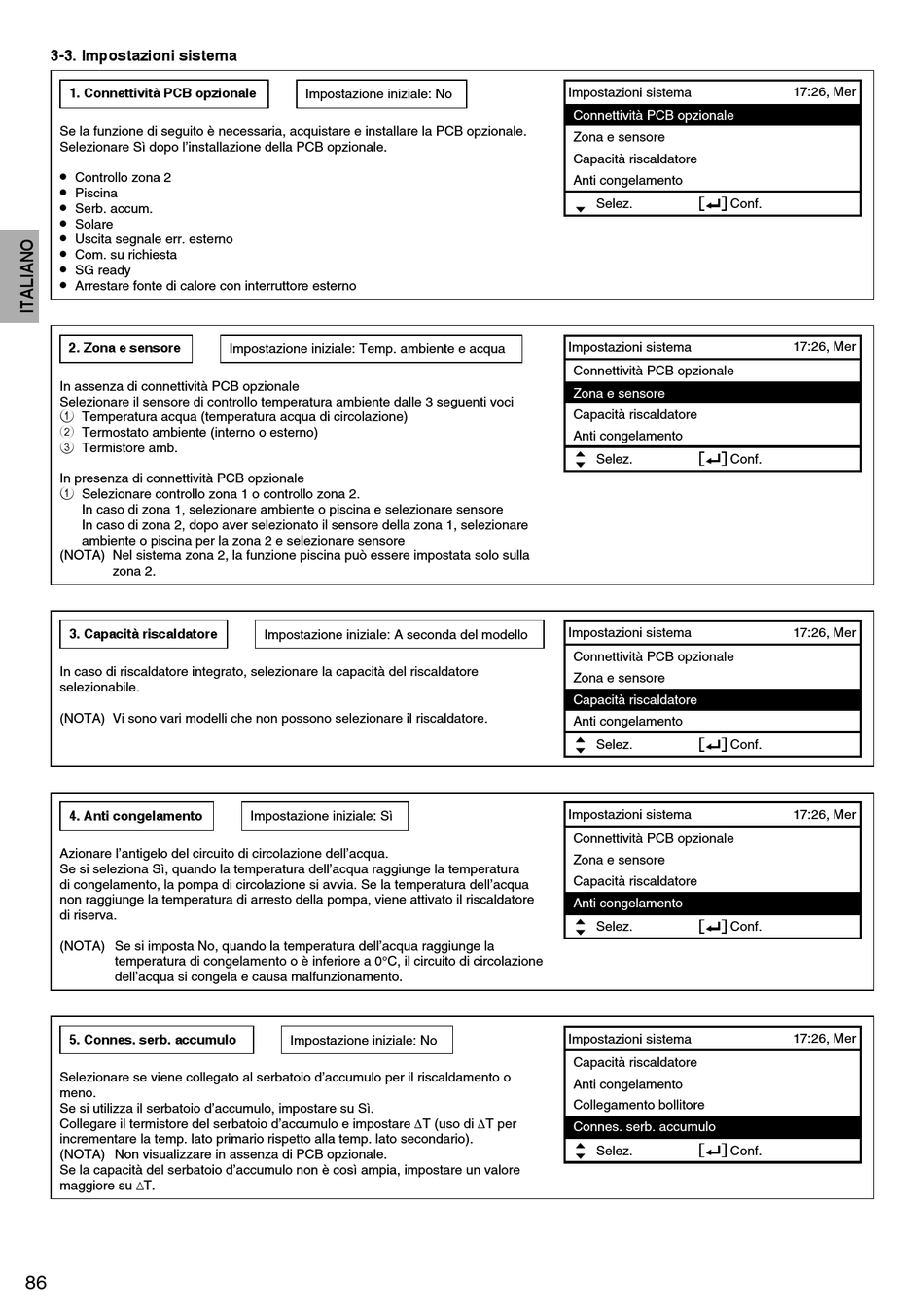

3-3. Impostazioni sistema

1. Connettività PCB opzionale
Se la funzione di seguito è necessaria, acquistare e installare la PCB opzionale.
Selezionare Sì dopo l'installazione della PCB opzionale.
•
Controllo zona 2
•
Piscina
•
Serb. accum.
•
Solare
•
Uscita segnale err. esterno
•
Com. su richiesta
•
SG ready
•
Arrestare fonte di calore con interruttore esterno
2. Zona e sensore
In assenza di connettività PCB opzionale
Selezionare il sensore di controllo temperatura ambiente dalle 3 seguenti voci
1 Temperatura acqua (temperatura acqua di circolazione)
2 Termostato ambiente (interno o esterno)
3 Termistore amb.
In presenza di connettività PCB opzionale
1 Selezionare controllo zona 1 o controllo zona 2.
In caso di zona 1, selezionare ambiente o piscina e selezionare sensore
In caso di zona 2, dopo aver selezionato il sensore della zona 1, selezionare
ambiente o piscina per la zona 2 e selezionare sensore
(NOTA) Nel sistema zona 2, la funzione piscina può essere impostata solo sulla
zona 2.
3. Capacità riscaldatore
In caso di riscaldatore integrato, selezionare la capacità del riscaldatore
selezionabile.
(NOTA) Vi sono vari modelli che non possono selezionare il riscaldatore.
4. Anti congelamento
Azionare l'antigelo del circuito di circolazione dell'acqua.
Se si seleziona Sì, quando la temperatura dell'acqua raggiunge la temperatura
di congelamento, la pompa di circolazione si avvia. Se la temperatura dell'acqua
non raggiunge la temperatura di arresto della pompa, viene attivato il riscaldatore
di riserva.
(NOTA) Se si imposta No, quando la temperatura dell'acqua raggiunge la
temperatura di congelamento o è inferiore a 0°C, il circuito di circolazione
dell'acqua si congela e causa malfunzionamento.
5. Connes. serb. accumulo
Selezionare se viene collegato al serbatoio d'accumulo per il riscaldamento o
meno.
Se si utilizza il serbatoio d'accumulo, impostare su Sì.
Collegare il termistore del serbatoio d'accumulo e impostare T (uso di T per
incrementare la temp. lato primario rispetto alla temp. lato secondario).
(NOTA) Non visualizzare in assenza di PCB opzionale.
Se la capacità del serbatoio d'accumulo non è così ampia, impostare un valore

maggiore su T.
86
Impostazione iniziale: No
Impostazione iniziale: Temp. ambiente e acqua
Impostazione iniziale: A seconda del modello
Impostazione iniziale: Sì
Impostazione iniziale: No
Impostazioni sistema
Connettività PCB opzionale
Zona e sensore
Capacità riscaldatore
Anti congelamento
Selez. Conf.
Impostazioni sistema
Connettività PCB opzionale
Zona e sensore
Capacità riscaldatore
Anti congelamento
Selez. Conf.
Impostazioni sistema
Connettività PCB opzionale
Zona e sensore
Capacità riscaldatore
Anti congelamento
Selez. Conf.
Impostazioni sistema
Connettività PCB opzionale
Zona e sensore
Capacità riscaldatore
Anti congelamento
Selez. Conf.
Impostazioni sistema
Capacità riscaldatore
Anti congelamento
Collegamento bollitore
Connes. serb. accumulo
Selez. Conf.
17:26, Mer
17:26, Mer
17:26, Mer
17:26, Mer
17:26, Mer
