1 Systemvariasjoner
Dette avsnittet viser variasjoner i forskjellige systemer ved bruk av luft-til-vann-varmepumpe og aktuelle innstillingsmetoder.
1-1 Introduserer bruk som gjelder temperaturinnstilling.

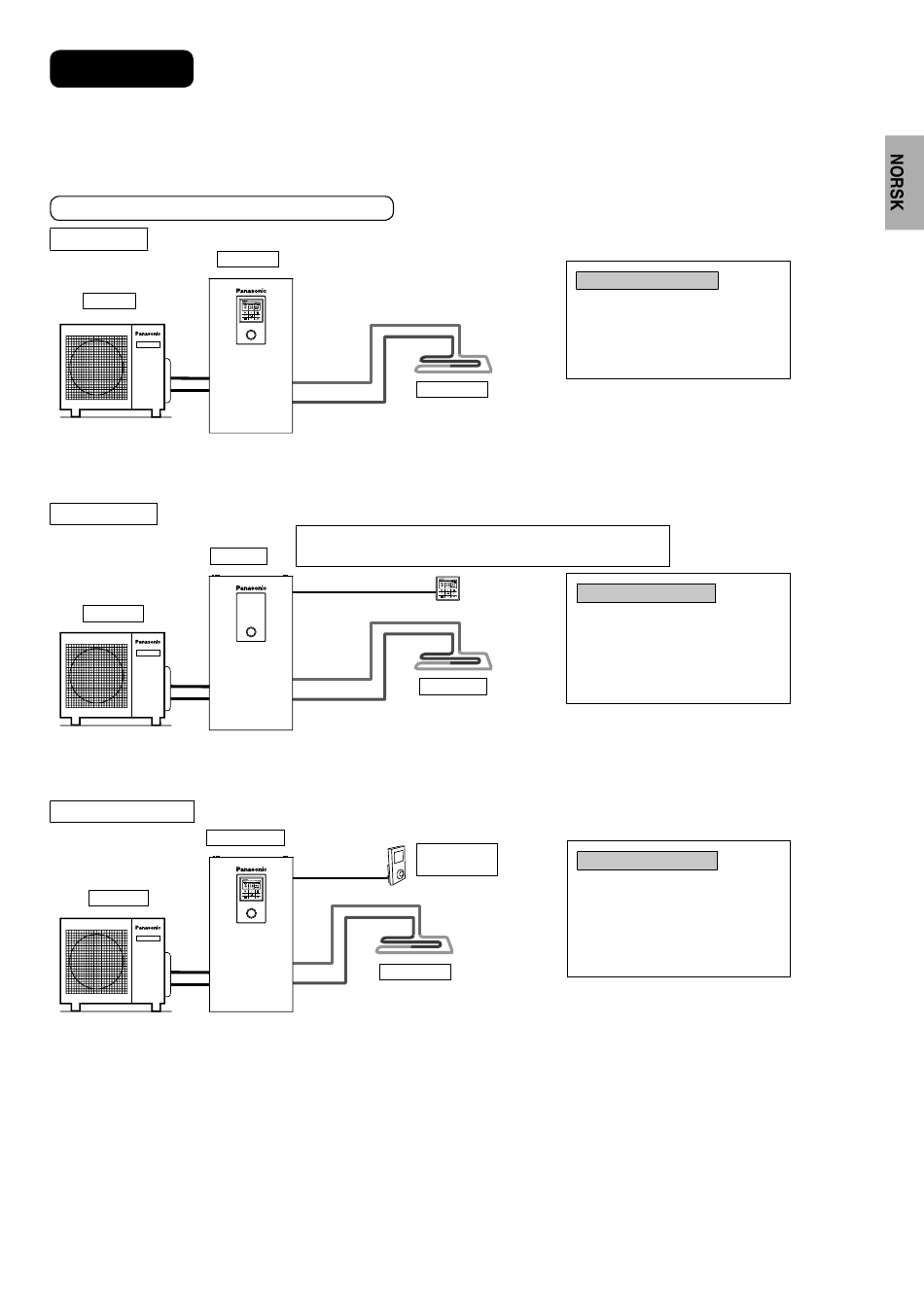

Variasjon i temperaturinnstilling for oppvarming
1. Fjernkontroll
Innendørs
Utendørs
Koble gulvvarmen eller radiatoren direkte til tankenheten.
Fjernkontrollen monteres på tankenheten.
Dette er den grunnleggende formen for det enkleste systemet.
2. Romtermostat
Innendørs
Utendørs
Koble gulvvarmen eller radiatoren direkte til tankenheten.
Fjern fjernkontrollen fra tankenheten og monter den i rommet hvor gulvvarmen er montert.
Dette er en applikasjon som bruker fjernkontrollen som romtermostat.
3. Ekstern romtermostat
avaInnendørs
Utendørs
Koble gulvvarmen eller radiatoren direkte til tankenheten.
Fjernkontrollen monteres på tankenheten.
Monter separat ekstern romtermostat (feltforsyning) i rommet hvor gulvvarmen er montert.
Dette er en applikasjon som bruker ekstern romtermostat.
Gulvvarme
Tankenheten mottar romtermostatsignaler (PÅ/AV) fra fjernkontrollen for å
styre HP og sirkulasjonspumpen.
Det er en innebygget termistor i fjernkontrollen.
Gulvvarme
Rom termostat
(Feltforsyning)
Gulvvarme
Innstilling i fjernkontrollen
Installatørinnstilling
Systemoppsett
Valgfri kretskorttilkobling - Nei
Sone og sensor:
Vanntemperatur
Innstilling i fjernkontrollen
Installatørinnstilling
Systemoppsett
Valgfri kretskorttilkobling - Nei
Sone og sensor:
Romtermostat
Intern
Innstilling i fjernkontrollen
Installatørinnstilling
Systemoppsett
Valgfri kretskorttilkobling - Nei
Sone og sensor:
Romtermostat
(Ekstern)
