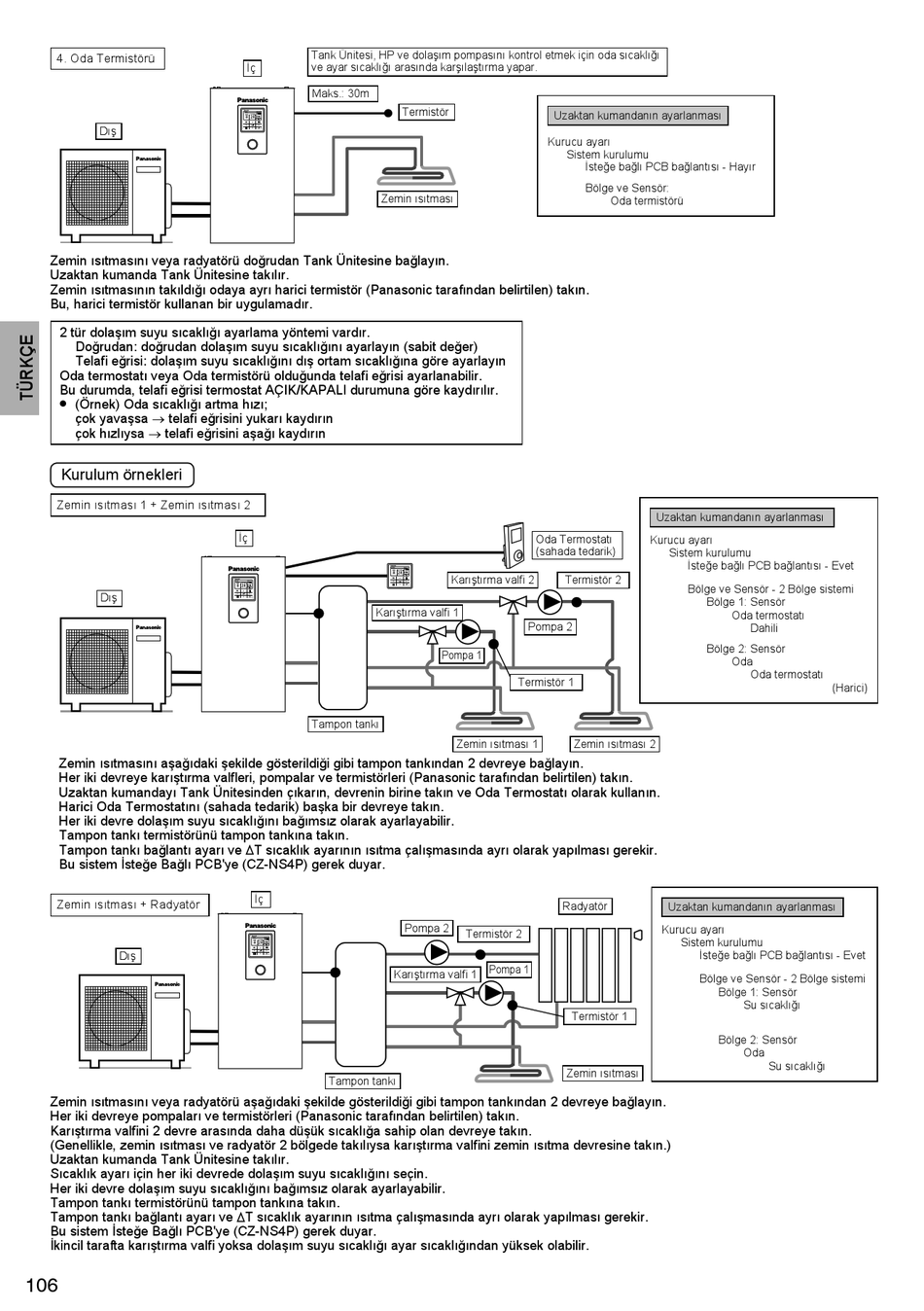

4. Oda Termistörü
Dış
Zemin ısıtmasını veya radyatörü doğrudan Tank Ünitesine bağlayın.
Uzaktan kumanda Tank Ünitesine takılır.
Zemin ısıtmasının takıldığı odaya ayrı harici termistör (Panasonic tarafından belirtilen) takın.
Bu, harici termistör kullanan bir uygulamadır.
2 tür dolaşım suyu sıcaklığı ayarlama yöntemi vardır.
Doğrudan: doğrudan dolaşım suyu sıcaklığını ayarlayın (sabit değer)
Telafi eğrisi: dolaşım suyu sıcaklığını dış ortam sıcaklığına göre ayarlayın
Oda termostatı veya Oda termistörü olduğunda telafi eğrisi ayarlanabilir.
Bu durumda, telafi eğrisi termostat AÇIK/KAPALI durumuna göre kaydırılır.
• (Örnek) Oda sıcaklığı artma hızı;
çok yavaşsa  telafi eğrisini yukarı kaydırın
çok hızlıysa  telafi eğrisini aşağı kaydırın
Kurulum örnekleri
Zemin ısıtması 1 + Zemin ısıtması 2
Dış
Zemin ısıtmasını aşağıdaki şekilde gösterildiği gibi tampon tankından 2 devreye bağlayın.
Her iki devreye karıştırma valfl eri, pompalar ve termistörleri (Panasonic tarafından belirtilen) takın.
Uzaktan kumandayı Tank Ünitesinden çıkarın, devrenin birine takın ve Oda Termostatı olarak kullanın.
Harici Oda Termostatını (sahada tedarik) başka bir devreye takın.
Her iki devre dolaşım suyu sıcaklığını bağımsız olarak ayarlayabilir.
Tampon tankı termistörünü tampon tankına takın.
Tampon tankı bağlantı ayarı ve T sıcaklık ayarının ısıtma çalışmasında ayrı olarak yapılması gerekir.
Bu sistem İsteğe Bağlı PCB'ye (CZ-NS4P) gerek duyar.
Zemin ısıtması + Radyatör
Dış
Zemin ısıtmasını veya radyatörü aşağıdaki şekilde gösterildiği gibi tampon tankından 2 devreye bağlayın.
Her iki devreye pompaları ve termistörleri (Panasonic tarafından belirtilen) takın.
Karıştırma valfi ni 2 devre arasında daha düşük sıcaklığa sahip olan devreye takın.
(Genellikle, zemin ısıtması ve radyatör 2 bölgede takılıysa karıştırma valfi ni zemin ısıtma devresine takın.)
Uzaktan kumanda Tank Ünitesine takılır.
Sıcaklık ayarı için her iki devrede dolaşım suyu sıcaklığını seçin.
Her iki devre dolaşım suyu sıcaklığını bağımsız olarak ayarlayabilir.
Tampon tankı termistörünü tampon tankına takın.
Tampon tankı bağlantı ayarı ve T sıcaklık ayarının ısıtma çalışmasında ayrı olarak yapılması gerekir.
Bu sistem İsteğe Bağlı PCB'ye (CZ-NS4P) gerek duyar.
İkincil tarafta karıştırma valfi yoksa dolaşım suyu sıcaklığı ayar sıcaklığından yüksek olabilir.
106
Tank Ünitesi, HP ve dolaşım pompasını kontrol etmek için oda sıcaklığı
İç ve ayar sıcaklığı arasında karşılaştırma yapar.
Maks.: 30m
Termistör
Zemin ısıtması
İç
Karıştırma valfi 1
Tampon tankı
İç
Pompa 2
Karıştırma valfi 1
Tampon tankı
Uzaktan kumandanın ayarlanması
Kurucu ayarı
Sistem kurulumu
İsteğe bağlı PCB bağlantısı - Hayır
Bölge ve Sensör:
Oda termistörü
Oda Termostatı
(sahada tedarik)
Karıştırma valfi 2 Termistör 2
Pompa 2
Pompa 1
Termistör 1
Zemin ısıtması 1 Zemin ısıtması 2
Radyatör
Termistör 2
Pompa 1
Termistör 1
Zemin ısıtması
Uzaktan kumandanın ayarlanması
Kurucu ayarı
Sistem kurulumu
İsteğe bağlı PCB bağlantısı - Evet
Bölge ve Sensör - 2 Bölge sistemi
Bölge 1: Sensör
Oda termostatı
Dahili
Bölge 2: Sensör
Oda
Oda termostatı
Uzaktan kumandanın ayarlanması
Kurucu ayarı
Sistem kurulumu
İsteğe bağlı PCB bağlantısı - Evet
Bölge ve Sensör - 2 Bölge sistemi
Bölge 1: Sensör
Su sıcaklığı
Bölge 2: Sensör
Oda
Su sıcaklığı
(Harici)
