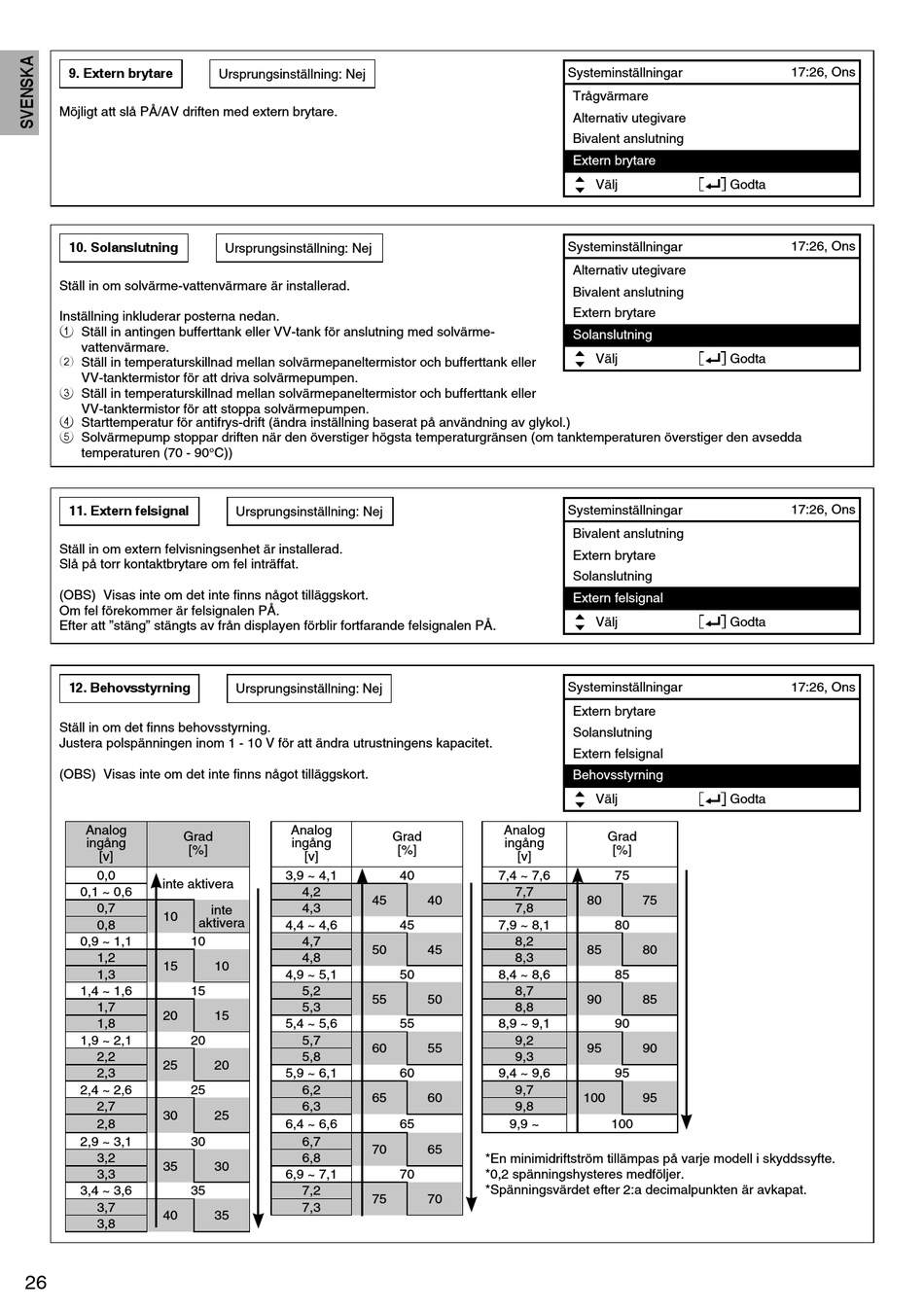

9. Extern brytare
Möjligt att slå PÅ/AV driften med extern brytare.
10. Solanslutning
Ställ in om solvärme-vattenvärmare är installerad.
Inställning inkluderar posterna nedan.
1 Ställ in antingen bufferttank eller VV-tank för anslutning med solvärme-
vattenvärmare.
2 Ställ in temperaturskillnad mellan solvärmepaneltermistor och bufferttank eller
VV-tanktermistor för att driva solvärmepumpen.
3 Ställ in temperaturskillnad mellan solvärmepaneltermistor och bufferttank eller
VV-tanktermistor för att stoppa solvärmepumpen.
4 Starttemperatur för antifrys-drift (ändra inställning baserat på användning av glykol.)
5 Solvärmepump stoppar driften när den överstiger högsta temperaturgränsen (om tanktemperaturen överstiger den avsedda
temperaturen (70 - 90°C))
11. Extern felsignal
Ställ in om extern felvisningsenhet är installerad.
Slå på torr kontaktbrytare om fel inträffat.
(OBS) Visas inte om det inte fi nns något tilläggskort.
Om fel förekommer är felsignalen PÅ.
Efter att "stäng" stängts av från displayen förblir fortfarande felsignalen PÅ.
12. Behovsstyrning
Ställ in om det fi nns behovsstyrning.
Justera polspänningen inom 1 - 10 V för att ändra utrustningens kapacitet.
(OBS) Visas inte om det inte fi nns något tilläggskort.
Analog
Grad
ingång
[%]
[v]
0,0
inte aktivera
0,1 ~ 0,6
0,7
10
aktivera
0,8
0,9 ~ 1,1 10
1,2
15
1,3
1,4 ~ 1,6 15
1,7
20
1,8
1,9 ~ 2,1 20
2,2
25
2,3
2,4 ~ 2,6 25
2,7
30
2,8
2,9 ~ 3,1 30
3,2
35
3,3
3,4 ~ 3,6 35
3,7
40
3,8
26
Ursprungsinställning: Nej
Ursprungsinställning: Nej
Ursprungsinställning: Nej
Ursprungsinställning: Nej
Analog
ingång
[v]
3,9 ~ 4,1
4,2
45
4,3
inte
4,4 ~ 4,6
4,7
50
4,8
10
4,9 ~ 5,1
5,2
55
5,3
15
5,4 ~ 5,6
5,7
60
5,8
20
5,9 ~ 6,1
6,2
65
6,3
25
6,4 ~ 6,6
6,7
70
6,8
30
6,9 ~ 7,1
7,2
75
7,3
35
Analog
Grad
ingång
[%]
[v]
40 7,4 ~ 7,6
7,7
40
7,8
45 7,9 ~ 8,1
8,2
45
8,3
50 8,4 ~ 8,6
8,7
50
8,8
55 8,9 ~ 9,1
9,2
55
9,3
60 9,4 ~ 9,6
9,7
60
9,8
65 9,9 ~
65
*En minimidriftström tillämpas på varje modell i skyddssyfte.
70 *0,2 spänningshysteres medföljer.
*Spänningsvärdet efter 2:a decimalpunkten är avkapat.
70
Systeminställningar
Trågvärmare
Alternativ utegivare
Bivalent anslutning
Extern brytare
Välj Godta
Systeminställningar
Alternativ utegivare
Bivalent anslutning
Extern brytare
Solanslutning
Välj Godta
Systeminställningar
Bivalent anslutning
Extern brytare
Solanslutning
Extern felsignal
Välj Godta
Systeminställningar
Extern brytare
Solanslutning
Extern felsignal
Behovsstyrning
Välj Godta
Grad
[%]
75
80 75
80
85 80
85
90 85
90
95 90
95
100 95
100
17:26, Ons
17:26, Ons
17:26, Ons
17:26, Ons
