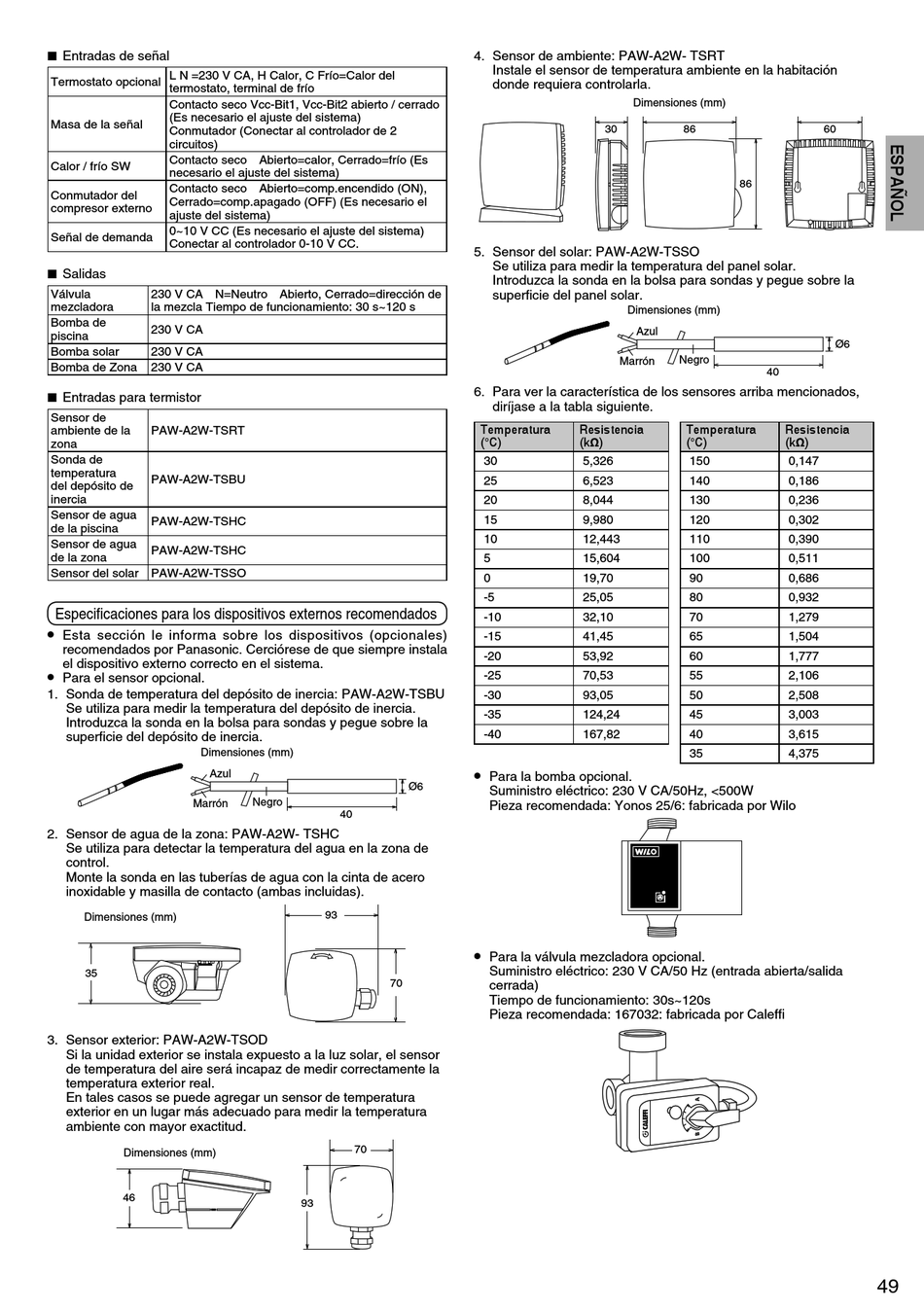

Entradas de señal
L N =230 V CA, H Calor, C Frío=Calor del
Termostato opcional
termostato, terminal de frío
Contacto seco Vcc-Bit1, Vcc-Bit2 abierto / cerrado
(Es necesario el ajuste del sistema)
Masa de la señal
Conmutador (Conectar al controlador de 2
circuitos)
Contacto seco Abierto=calor, Cerrado=frío (Es
Calor / frío SW
necesario el ajuste del sistema)
Contacto seco Abierto=comp.encendido (ON),
Conmutador del
Cerrado=comp.apagado (OFF) (Es necesario el
compresor externo
ajuste del sistema)
0~10 V CC (Es necesario el ajuste del sistema)
Señal de demanda
Conectar al controlador 0-10 V CC.
 
Salidas
Válvula 230 V CA N=Neutro Abierto, Cerrado=dirección de
mezcladora la mezcla Tiempo de funcionamiento: 30 s~120 s
Bomba de
230 V CA
piscina
Bomba solar 230 V CA
Bomba de Zona 230 V CA
  Entradas para termistor
Sensor de
ambiente de la PAW-A2W-TSRT
zona
Sonda de
temperatura
PAW-A2W-TSBU
del depósito de
inercia
Sensor de agua
PAW-A2W-TSHC
de la piscina
Sensor de agua
PAW-A2W-TSHC
de la zona
Sensor del solar PAW-A2W-TSSO
Especifi caciones para los dispositivos externos recomendados
•
Esta sección le informa sobre los dispositivos (opcionales)
recomendados por Panasonic. Cerciórese de que siempre instala
el dispositivo externo correcto en el sistema.
•
Para el sensor opcional.
1. Sonda de temperatura del depósito de inercia: PAW-A2W-TSBU
Se utiliza para medir la temperatura del depósito de inercia.
Introduzca la sonda en la bolsa para sondas y pegue sobre la
superfi cie del depósito de inercia.
Dimensiones (mm)
Azul
Marrón
2. Sensor de agua de la zona: PAW-A2W- TSHC
Se utiliza para detectar la temperatura del agua en la zona de
control.
Monte la sonda en las tuberías de agua con la cinta de acero
inoxidable y masilla de contacto (ambas incluidas).
Dimensiones (mm)
35
3. Sensor exterior: PAW-A2W-TSOD
Si la unidad exterior se instala expuesto a la luz solar, el sensor
de temperatura del aire será incapaz de medir correctamente la
temperatura exterior real.
En tales casos se puede agregar un sensor de temperatura
exterior en un lugar más adecuado para medir la temperatura
ambiente con mayor exactitud.
Dimensiones (mm)
46
Ø6
Negro
40
93
70
70
93
4. Sensor de ambiente: PAW-A2W- TSRT
Instale el sensor de temperatura ambiente en la habitación
donde requiera controlarla.
Dimensiones (mm)
30
5. Sensor del solar: PAW-A2W-TSSO
Se utiliza para medir la temperatura del panel solar.
Introduzca la sonda en la bolsa para sondas y pegue sobre la
superfi cie del panel solar.
Dimensiones (mm)
Azul
Marrón
6. Para ver la característica de los sensores arriba mencionados,
diríjase a la tabla siguiente.
Temperatura Resistencia
(°C) (kΩ)
30 5,326
25 6,523
20 8,044
15 9,980
10 12,443
5 15,604
0 19,70
-5 25,05
-10 32,10
-15 41,45
-20 53,92
-25 70,53
-30 93,05
-35 124,24
-40 167,82
•
Para la bomba opcional.
Suministro eléctrico: 230 V CA/50Hz, <500W
Pieza recomendada: Yonos 25/6: fabricada por Wilo
•
Para la válvula mezcladora opcional.
Suministro eléctrico: 230 V CA/50 Hz (entrada abierta/salida
cerrada)
Tiempo de funcionamiento: 30s~120s
Pieza recomendada: 167032: fabricada por Caleffi
86 60
86
Ø6
Negro
40
Temperatura Resistencia
(°C) (kΩ)
150 0,147
140 0,186
130 0,236
120 0,302
110 0,390
100 0,511
90 0,686
80 0,932
70 1,279
65 1,504
60 1,777
55 2,106
50 2,508
45 3,003
40 3,615
35 4,375
