Panasonic ADC0309H3E5 Installationshandbuch Seite 270

Niniejsza sekcja przeznaczona jest wyłącznie do autoryzowanego
i licencjonowanego elektryka/hydraulika. Prace za przednią płytą
przymocowaną śrubami mogą być wykonywane wyłącznie pod
nadzorem wykwalifi kowanego pracownika, montera elektrycznego
lub pracownika serwisu.

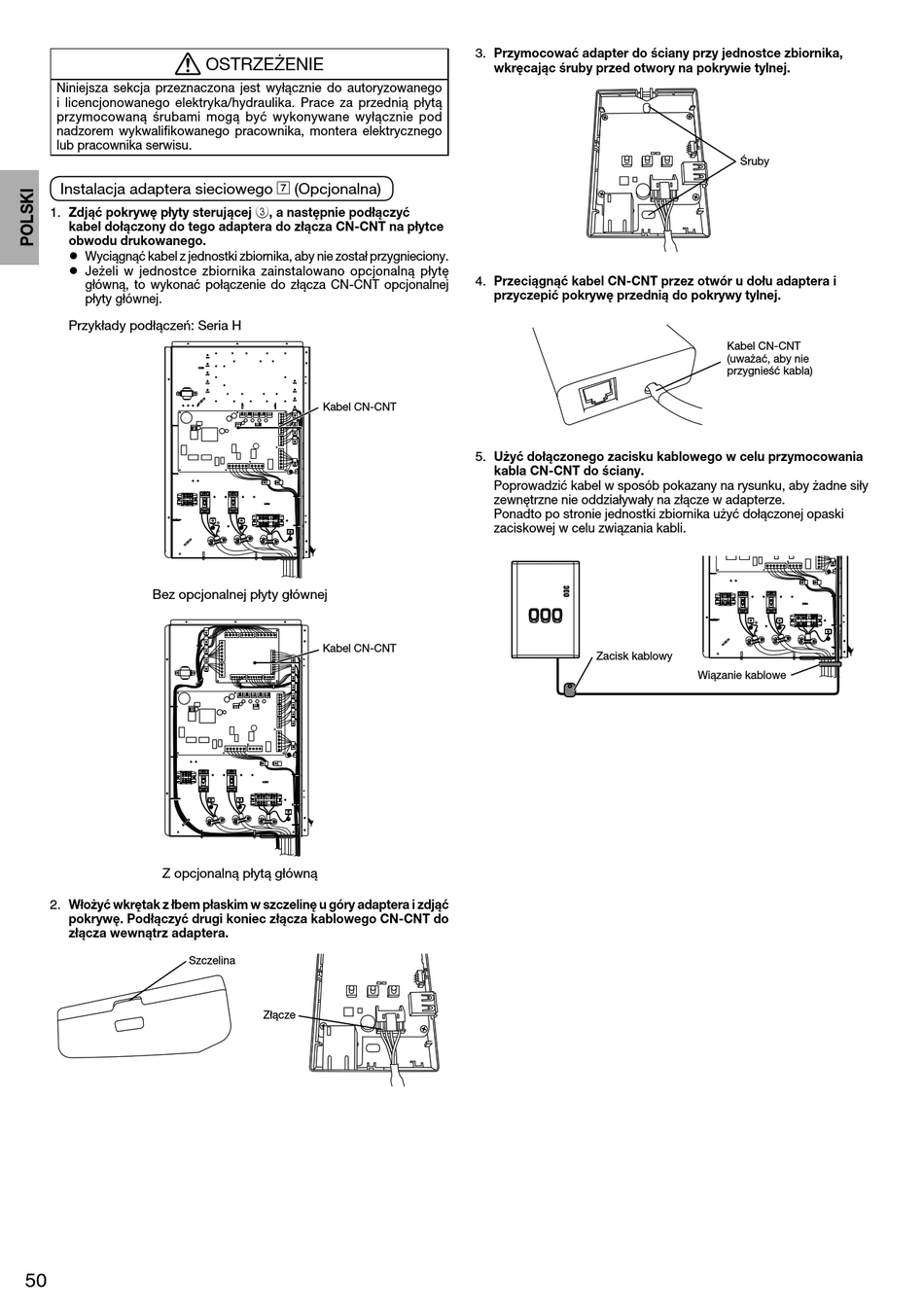

Instalacja adaptera sieciowego 7 (Opcjonalna)
1. Zdjąć pokrywę płyty sterującej 3, a następnie podłączyć
kabel dołączony do tego adaptera do złącza CN-CNT na płytce
obwodu drukowanego.
•
Wyciągnąć kabel z jednostki zbiornika, aby nie został przygnieciony.
•
Jeżeli w jednostce zbiornika zainstalowano opcjonalną płytę
główną, to wykonać połączenie do złącza CN-CNT opcjonalnej
płyty głównej.
Przykłady podłączeń: Seria H
Bez opcjonalnej płyty głównej
Z opcjonalną płytą główną
2. Włożyć wkrętak z łbem płaskim w szczelinę u góry adaptera i zdjąć
pokrywę. Podłączyć drugi koniec złącza kablowego CN-CNT do
złącza wewnątrz adaptera.
Szczelina
50
OSTRZEŻENIE
Kabel CN-CNT
Kabel CN-CNT
Złącze
3. Przymocować adapter do ściany przy jednostce zbiornika,
wkręcając śruby przed otwory na pokrywie tylnej.
4. Przeciągnąć kabel CN-CNT przez otwór u dołu adaptera i
przyczepić pokrywę przednią do pokrywy tylnej.
5. Użyć dołączonego zacisku kablowego w celu przymocowania
kabla CN-CNT do ściany.
Poprowadzić kabel w sposób pokazany na rysunku, aby żadne siły
zewnętrzne nie oddziaływały na złącze w adapterze.
Ponadto po stronie jednostki zbiornika użyć dołączonej opaski
zaciskowej w celu związania kabli.
Zacisk kablowy
Śruby
Kabel CN-CNT
(uważać, aby nie
przygnieść kabla)
Wiązanie kablowe
