LIITE

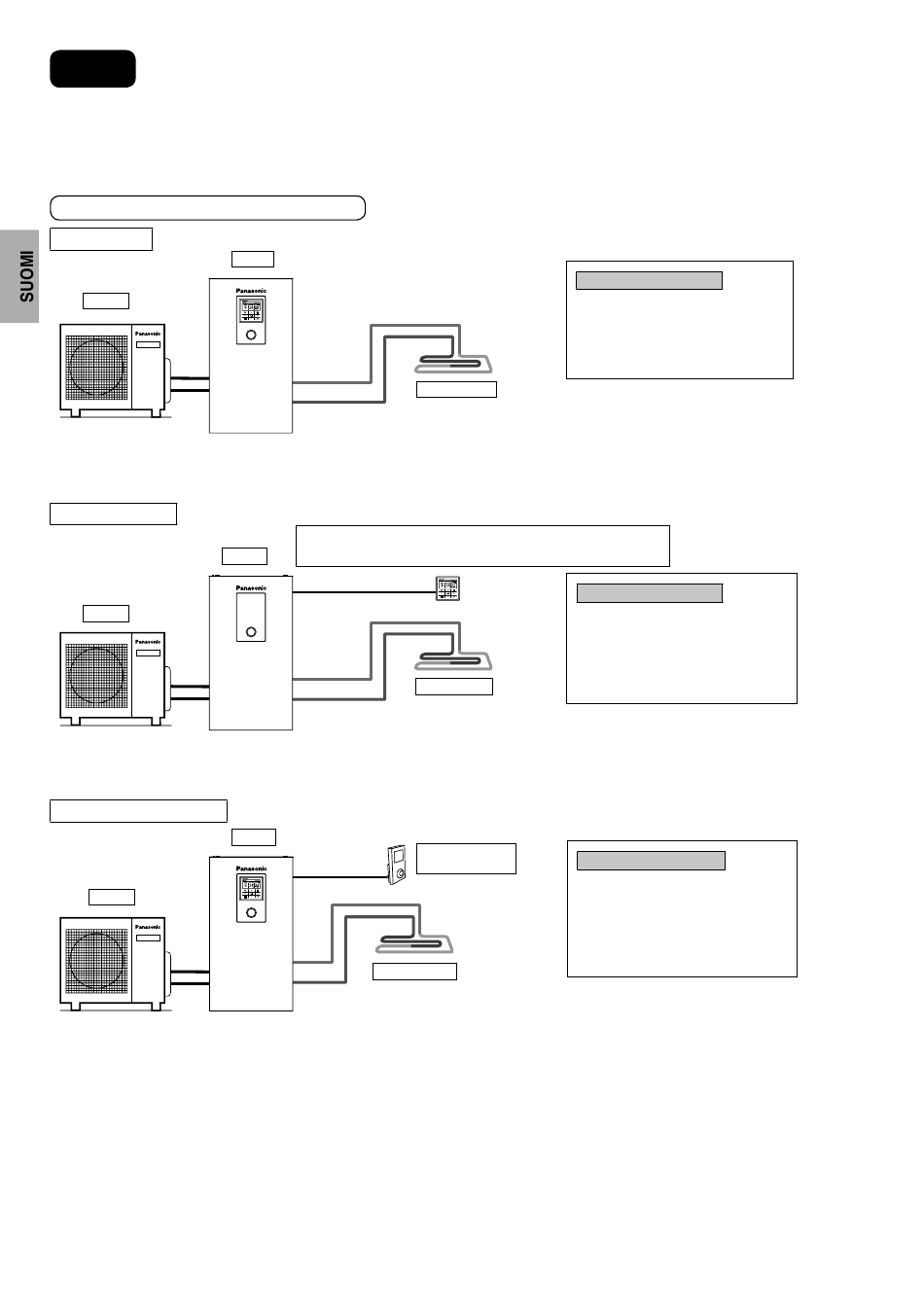

1 Järjestelmän muunnelmat
Tässä osassa esitellään ilma-vesilämpöpumpun eri järjestelmämuunnelmia ja niiden asetukset.
1-1 Laitteen lämpötila-asetusten eri käyttötavat.
Lämpötilan hallintatavat lämmityskäytössä
1. Kaukosäädin
Ulkona
Kytke lattialämmitys tai lämpöpatteri suoraan varaajaan.
Kaukosäädin asennetaan varaajaan.
Tämä on yksinkertaisin perusjärjestelmä.
2. Huonetermostaatti
Ulkona
Kytke lattialämmitys tai lämpöpatteri suoraan varaajaan.
Irrota kaukosäädin varaajasta ja asenna se huoneeseen, johon lattialämmitys on asennettu.
Tässä käyttötavassa kaukosäädintä käytetään huonetermostaattina.
3. Ulkoinen huonetermostaatti
Ulkona
Kytke lattialämmitys tai lämpöpatteri suoraan varaajaan.
Kaukosäädin asennetaan varaajaan.
Asenna erillinen ulkoinen huonetermostaatti (hankittava itse) huoneeseen, johon lattialämmitys on asennettu.
Tässä käyttötavassa käytetään ulkoista huonetermostaattia.
74
Sisällä
Varaaja vastaanottaa kaukosäätimeltä huonelämpötilasignaalin (ON/OFF)
lämpöpumpun ja vesikierron pumpun ohjaamiseksi.
Sisällä
Kaukosäätimessä on sisäänrakennettu termistori.
Sisällä
Lattialämmitys
Kaukosäätimen asetukset
Asennusasetukset
Lattialämmitys
Kaukosäätimen asetukset
Asennusasetukset
Lattialämmitys
Huonetermostaatti
Kaukosäätimen asetukset
(Hankittava itse)
Asennusasetukset
Järjestelmän määritys
Valinnainen piirikortti - Ei
Alue ja anturi:
Veden lämpötila
Järjestelmän määritys
Valinnainen piirikortti - Ei
Alue ja anturi:
Huonetermostaatti
Sisäinen
Järjestelmän määritys
Valinnainen piirikortti - Ei
Alue ja anturi:
Huonetermostaatti
(Ulkoinen)
