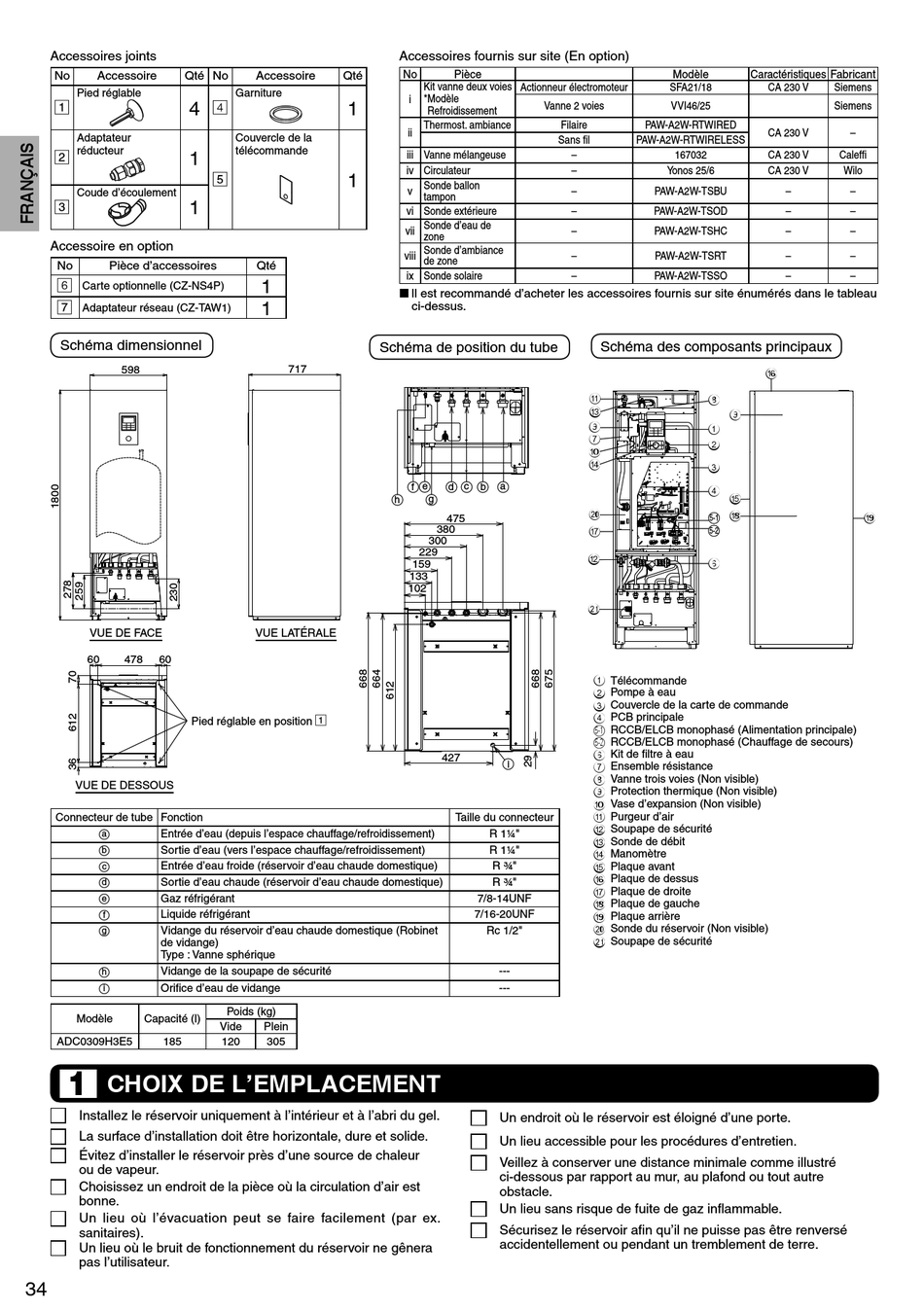

Accessoires joints
No
Accessoire
Qté No
Pied réglable
4
1
Adaptateur
réducteur
1
2
Coude d'écoulement
3
1
Accessoire en option
No
Pièce d'accessoires
6
Carte optionnelle (CZ-NS4P)
7
Adaptateur réseau (CZ-TAW1)
Schéma dimensionnel
598
VUE DE FACE
60
478
60
Pied réglable en position
VUE DE DESSOUS
Connecteur de tube Fonction
a
Entrée d'eau (depuis l'espace chauffage/refroidissement)
Sortie d'eau (vers l'espace chauffage/refroidissement)
b
Entrée d'eau froide (réservoir d'eau chaude domestique)
c
Sortie d'eau chaude (réservoir d'eau chaude domestique)
d
Gaz réfrigérant
e
Liquide réfrigérant
f
Vidange du réservoir d'eau chaude domestique (Robinet
g
de vidange)
Type : Vanne sphérique
Vidange de la soupape de sécurité
h
Orifi ce d'eau de vidange
i
Modèle
Capacité (l)
ADC0309H3E5
185
CHOIX DE L'EMPLACEMENT
1
Installez le réservoir uniquement à l'intérieur et à l'abri du gel.
La surface d'installation doit être horizontale, dure et solide.
Évitez d'installer le réservoir près d'une source de chaleur
ou de vapeur.
Choisissez un endroit de la pièce où la circulation d'air est
bonne.
Un lieu où l'évacuation peut se faire facilement (par ex.
sanitaires).
Un lieu où le bruit de fonctionnement du réservoir ne gênera
pas l'utilisateur.
34
Accessoire
Qté
Garniture
1
4
Couvercle de la
télécommande
5
1
Qté
1
1
Schéma de position du tube
717
VUE LATÉRALE
1
Poids (kg)
Vide
Plein
120
305
Accessoires fournis sur site (En option)
No
Pièce
Kit vanne deux voies
Actionneur électromoteur
i
* Modèle
Vanne 2 voies
Refroidissement
Thermost. ambiance
Filaire
ii
Sans fi l
iii Vanne mélangeuse
iv Circulateur
v Sonde ballon
tampon
vi Sonde extérieure
Sonde d'eau de
vii
zone
viii Sonde d'ambiance
de zone
ix Sonde solaire
ll est recommandé d'acheter les accessoires fournis sur site énumérés dans le tableau
ci-dessus.
e
c
a
f
d
b
g
h
475
380
300
229
159
133
102
427
i
Taille du connecteur
R 1¼"
R 1¼"
R ¾"
R ¾"
7/8-14UNF
7/16-20UNF
Rc 1/2"
---
---
Un endroit où le réservoir est éloigné d'une porte.
Un lieu accessible pour les procédures d'entretien.
Veillez à conserver une distance minimale comme illustré
ci-dessous par rapport au mur, au plafond ou tout autre
obstacle.
Un lieu sans risque de fuite de gaz infl ammable.
Sécurisez le réservoir afi n qu'il ne puisse pas être renversé
accidentellement ou pendant un tremblement de terre.
Modèle
SFA21/18
VVI46/25
PAW-A2W-RTWIRED
PAW-A2W-RTWIRELESS
–
167032
–
Yonos 25/6
–
PAW-A2W-TSBU
–
PAW-A2W-TSOD
–
PAW-A2W-TSHC
–
PAW-A2W-TSRT
–
PAW-A2W-TSSO
Schéma des composants principaux
a
8
c
9
9
1
7
2
0
d
3
4
e
j
h
5-1
g
5-2
b
6
k
1 Télécommande
2 Pompe à eau
3 Couvercle de la carte de commande
4 PCB principale
5-1
RCCB/ELCB monophasé (Alimentation principale)
5-2
RCCB/ELCB monophasé (Chauffage de secours)
6 Kit de fi ltre à eau
7 Ensemble résistance
8 Vanne trois voies (Non visible)
9 Protection thermique (Non visible)
0 Vase d'expansion (Non visible)
a Purgeur d'air
b Soupape de sécurité
c Sonde de débit
d Manomètre
e Plaque avant
f Plaque de dessus
g Plaque de droite
h Plaque de gauche
i Plaque arrière
j Sonde du réservoir (Non visible)
k Soupape de sécurité
Caractéristiques Fabricant
CA 230 V
Siemens
Siemens
CA 230 V
–
CA 230 V
Caleffi
CA 230 V
Wilo
–
–
–
–
–
–
–
–
–
–
f
i
