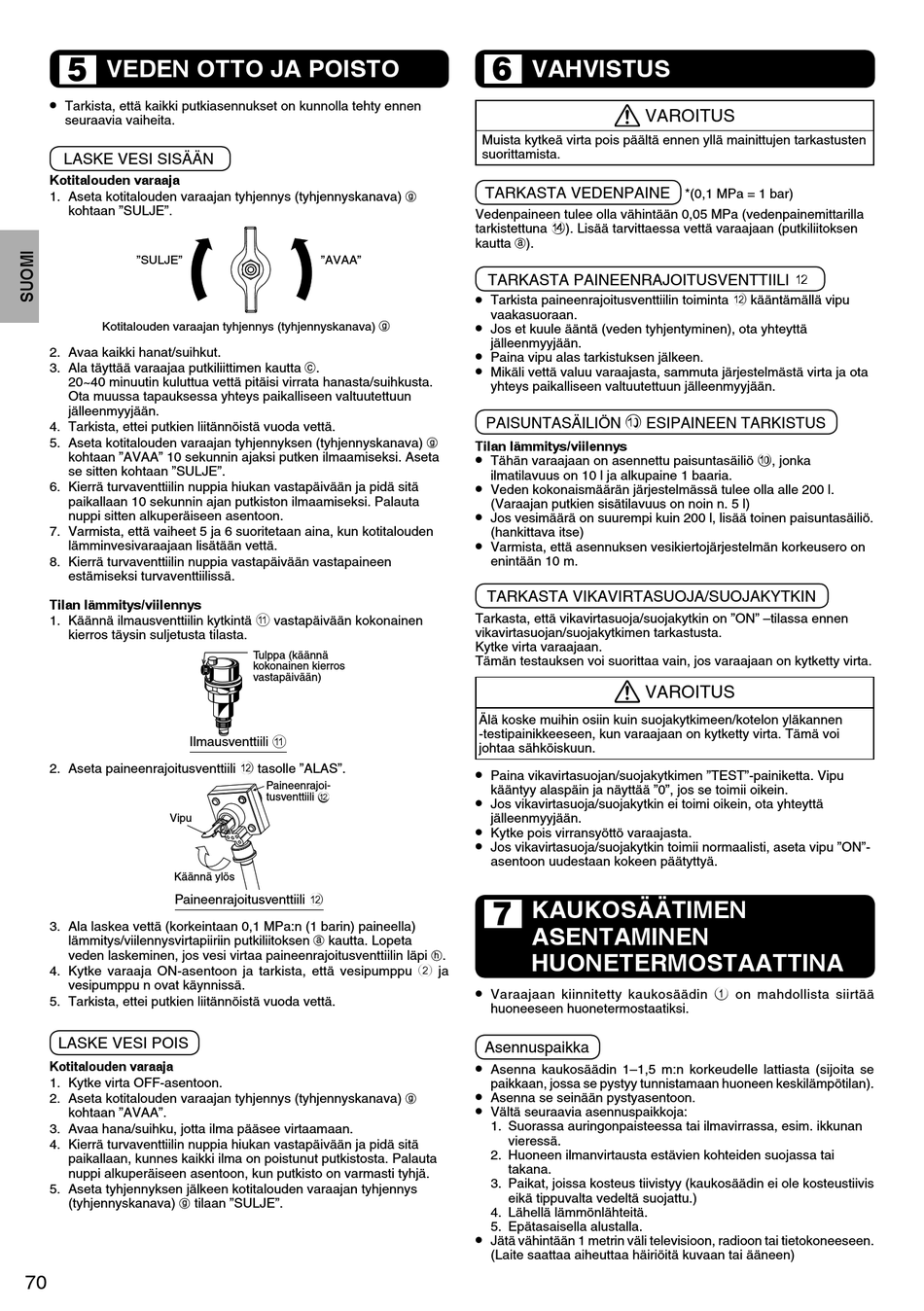

Panasonic ADC0309H3E5 Installationshandbuch Seite 386

VEDEN OTTO JA POISTO
5
•
Tarkista, että kaikki putkiasennukset on kunnolla tehty ennen
seuraavia vaiheita.
LASKE VESI SISÄÄN
Kotitalouden varaaja
1. Aseta kotitalouden varaajan tyhjennys (tyhjennyskanava)
kohtaan "SULJE".
"SULJE"
Kotitalouden varaajan tyhjennys (tyhjennyskanava)
2. Avaa kaikki hanat/suihkut.
3. Ala täyttää varaajaa putkiliittimen kautta i.
20~40 minuutin kuluttua vettä pitäisi virrata hanasta/suihkusta.
Ota muussa tapauksessa yhteys paikalliseen valtuutettuun
jälleenmyyjään.
4. Tarkista, ettei putkien liitännöistä vuoda vettä.
5. Aseta kotitalouden varaajan tyhjennyksen (tyhjennyskanava)
kohtaan "AVAA" 10 sekunnin ajaksi putken ilmaamiseksi. Aseta
se sitten kohtaan "SULJE".
6. Kierrä turvaventtiilin nuppia hiukan vastapäivään ja pidä sitä
paikallaan 10 sekunnin ajan putkiston ilmaamiseksi. Palauta
nuppi sitten alkuperäiseen asentoon.
7. Varmista, että vaiheet 5 ja 6 suoritetaan aina, kun kotitalouden
lämminvesivaraajaan lisätään vettä.
8. Kierrä turvaventtiilin nuppia vastapäivään vastapaineen
estämiseksi turvaventtiilissä.
Tilan lämmitys/viilennys
1. Käännä ilmausventtiilin kytkintä a vastapäivään kokonainen
kierros täysin suljetusta tilasta.
Ilmausventtiili a
2. Aseta paineenrajoitusventtiili b tasolle "ALAS".
Vipu
Käännä ylös
Paineenrajoitusventtiili b
3. Ala laskea vettä (korkeintaan 0,1 MPa:n (1 barin) paineella)
lämmitys/viilennysvirtapiiriin putkiliitoksen g kautta. Lopeta
veden laskeminen, jos vesi virtaa paineenrajoitusventtiilin läpi
4. Kytke varaaja ON-asentoon ja tarkista, että vesipumppu 2 ja
vesipumppu n ovat käynnissä.
5. Tarkista, ettei putkien liitännöistä vuoda vettä.
LASKE VESI POIS
Kotitalouden varaaja
1. Kytke virta OFF-asentoon.
2. Aseta kotitalouden varaajan tyhjennys (tyhjennyskanava)
kohtaan "AVAA".
3. Avaa hana/suihku, jotta ilma pääsee virtaamaan.
4. Kierrä turvaventtiilin nuppia hiukan vastapäivään ja pidä sitä
paikallaan, kunnes kaikki ilma on poistunut putkistosta. Palauta
nuppi alkuperäiseen asentoon, kun putkisto on varmasti tyhjä.
5. Aseta tyhjennyksen jälkeen kotitalouden varaajan tyhjennys
(tyhjennyskanava) tilaan "SULJE".
g
70
g
"AVAA"
g
Tulppa (käännä
kokonainen kierros
vastapäivään)
Paineenrajoi-
tusventtiili b
g
VAHVISTUS
6
Muista kytkeä virta pois päältä ennen yllä mainittujen tarkastusten
suorittamista.
TARKASTA VEDENPAINE
Vedenpaineen tulee olla vähintään 0,05 MPa (vedenpainemittarilla
tarkistettuna d). Lisää tarvittaessa vettä varaajaan (putkiliitoksen
kautta g).
TARKASTA PAINEENRAJOITUSVENTTIILI b
• Tarkista paineenrajoitusventtiilin toiminta b kääntämällä vipu
vaakasuoraan.
•
Jos et kuule ääntä (veden tyhjentyminen), ota yhteyttä
jälleenmyyjään.
•
Paina vipu alas tarkistuksen jälkeen.
•
Mikäli vettä valuu varaajasta, sammuta järjestelmästä virta ja ota
yhteys paikalliseen valtuutettuun jälleenmyyjään.
PAISUNTASÄILIÖN 0 ESIPAINEEN TARKISTUS
g Tilan lämmitys/viilennys
• Tähän varaajaan on asennettu paisuntasäiliö 0, jonka
ilmatilavuus on 10 l ja alkupaine 1 baaria.
•
Veden kokonaismäärän järjestelmässä tulee olla alle 200 l.
(Varaajan putkien sisätilavuus on noin n. 5 l)
•
Jos vesimäärä on suurempi kuin 200 l, lisää toinen paisuntasäiliö.
(hankittava itse)
•
Varmista, että asennuksen vesikiertojärjestelmän korkeusero on
enintään 10 m.
TARKASTA VIKAVIRTASUOJA/SUOJAKYTKIN
Tarkasta, että vikavirtasuoja/suojakytkin on "ON" –tilassa ennen
vikavirtasuojan/suojakytkimen tarkastusta.
Kytke virta varaajaan.
Tämän testauksen voi suorittaa vain, jos varaajaan on kytketty virta.
Älä koske muihin osiin kuin suojakytkimeen/kotelon yläkannen
-testipainikkeeseen, kun varaajaan on kytketty virta. Tämä voi
johtaa sähköiskuun.
•
Paina vikavirtasuojan/suojakytkimen "TEST"-painiketta. Vipu
kääntyy alaspäin ja näyttää "0", jos se toimii oikein.
•
Jos vikavirtasuoja/suojakytkin ei toimi oikein, ota yhteyttä
jälleenmyyjään.
•
Kytke pois virransyöttö varaajasta.
•
Jos vikavirtasuoja/suojakytkin toimii normaalisti, aseta vipu "ON"-
asentoon uudestaan kokeen päätyttyä.
KAUKOSÄÄTIMEN
7
ASENTAMINEN
HUONETERMOSTAATTINA
.
h
• Varaajaan kiinnitetty kaukosäädin 1 on mahdollista siirtää
huoneeseen huonetermostaatiksi.
Asennuspaikka
•
Asenna kaukosäädin 1–1,5 m:n korkeudelle lattiasta (sijoita se
paikkaan, jossa se pystyy tunnistamaan huoneen keskilämpötilan).
•
Asenna se seinään pystyasentoon.
•
Vältä seuraavia asennuspaikkoja:
1. Suorassa auringonpaisteessa tai ilmavirrassa, esim. ikkunan
vieressä.
2. Huoneen ilmanvirtausta estävien kohteiden suojassa tai
takana.
3. Paikat, joissa kosteus tiivistyy (kaukosäädin ei ole kosteustiivis
eikä tippuvalta vedeltä suojattu.)
4. Lähellä lämmönlähteitä.
5. Epätasaisella alustalla.
•
Jätä vähintään 1 metrin väli televisioon, radioon tai tietokoneeseen.
(Laite saattaa aiheuttaa häiriöitä kuvaan tai ääneen)
VAROITUS
*(0,1 MPa = 1 bar)
VAROITUS
