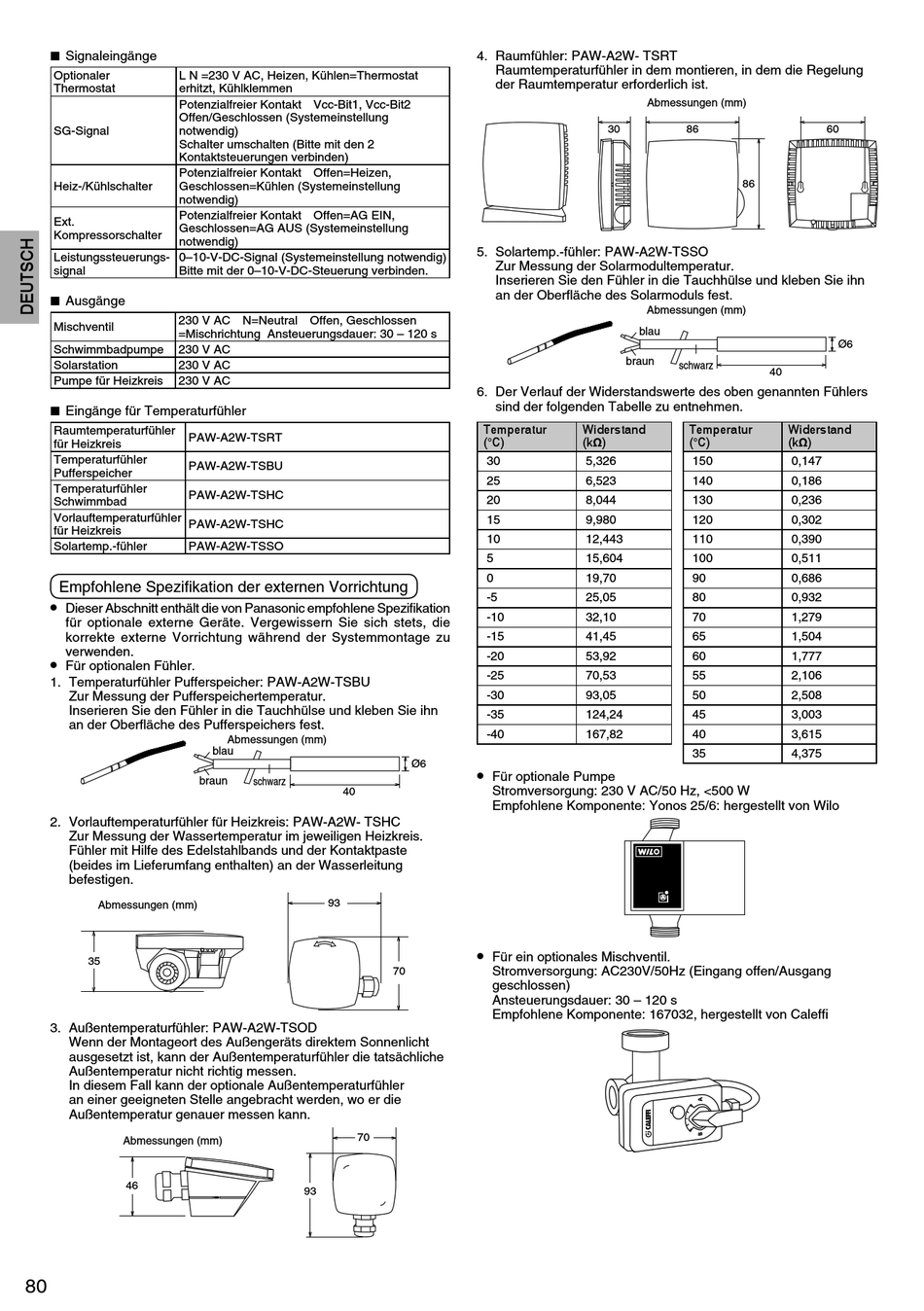

Panasonic ADC0309H3E5 Installationshandbuch Seite 176

 
Signaleingänge
Optionaler L N =230 V AC, Heizen, Kühlen=Thermostat
Thermostat erhitzt, Kühlklemmen
Potenzialfreier Kontakt Vcc-Bit1, Vcc-Bit2
Offen/Geschlossen (Systemeinstellung
SG-Signal notwendig)
Schalter umschalten (Bitte mit den 2
Kontaktsteuerungen verbinden)
Potenzialfreier Kontakt Offen=Heizen,
Heiz-/Kühlschalter Geschlossen=Kühlen (Systemeinstellung
notwendig)
Potenzialfreier Kontakt Offen=AG EIN,
Ext.
Geschlossen=AG AUS (Systemeinstellung
Kompressorschalter
notwendig)
Leistungssteuerungs- 0–10-V-DC-Signal (Systemeinstellung notwendig)
signal Bitte mit der 0–10-V-DC-Steuerung verbinden.
  Ausgänge
230 V AC N=Neutral Offen, Geschlossen
Mischventil
=Mischrichtung Ansteuerungsdauer: 30 – 120 s
Schwimmbadpumpe 230 V AC
Solarstation 230 V AC
Pumpe für Heizkreis 230 V AC
  Eingänge für Temperaturfühler
Raumtemperaturfühler
PAW-A2W-TSRT
für Heizkreis
Temperaturfühler
PAW-A2W-TSBU
Pufferspeicher
Temperaturfühler
PAW-A2W-TSHC
Schwimmbad
Vorlauftemperaturfühler
PAW-A2W-TSHC
für Heizkreis
Solartemp.-fühler PAW-A2W-TSSO
Empfohlene Spezifi kation der externen Vorrichtung
•
Dieser Abschnitt enthält die von Panasonic empfohlene Spezifi kation
für optionale externe Geräte. Vergewissern Sie sich stets, die
korrekte externe Vorrichtung während der Systemmontage zu
verwenden.
•
Für optionalen Fühler.
1. Temperaturfühler Pufferspeicher: PAW-A2W-TSBU
Zur Messung der Pufferspeichertemperatur.
Inserieren Sie den Fühler in die Tauchhülse und kleben Sie ihn
an der Oberfl äche des Pufferspeichers fest.
braun
2. Vorlauftemperaturfühler für Heizkreis: PAW-A2W- TSHC
Zur Messung der Wassertemperatur im jeweiligen Heizkreis.
Fühler mit Hilfe des Edelstahlbands und der Kontaktpaste
(beides im Lieferumfang enthalten) an der Wasserleitung
befestigen.
Abmessungen (mm)
35
3. Außentemperaturfühler: PAW-A2W-TSOD
Wenn der Montageort des Außengeräts direktem Sonnenlicht
ausgesetzt ist, kann der Außentemperaturfühler die tatsächliche
Außentemperatur nicht richtig messen.
In diesem Fall kann der optionale Außentemperaturfühler
an einer geeigneten Stelle angebracht werden, wo er die
Außentemperatur genauer messen kann.
Abmessungen (mm)
46
80
Abmessungen (mm)
blau
schwarz
40
93
70
93
4. Raumfühler: PAW-A2W- TSRT
Raumtemperaturfühler in dem montieren, in dem die Regelung
der Raumtemperatur erforderlich ist.
5. Solartemp.-fühler: PAW-A2W-TSSO
Zur Messung der Solarmodultemperatur.
Inserieren Sie den Fühler in die Tauchhülse und kleben Sie ihn
an der Oberfl äche des Solarmoduls fest.
6. Der Verlauf der Widerstandswerte des oben genannten Fühlers
sind der folgenden Tabelle zu entnehmen.
Temperatur
(°C)
30
25
20
15
10
5
0
-5
-10
-15
-20
-25
-30
-35
-40
Ø6
•
Für optionale Pumpe
Stromversorgung: 230 V AC/50 Hz, <500 W
Empfohlene Komponente: Yonos 25/6: hergestellt von Wilo
•
Für ein optionales Mischventil.
Stromversorgung: AC230V/50Hz (Eingang offen/Ausgang
70
geschlossen)
Ansteuerungsdauer: 30 – 120 s
Empfohlene Komponente: 167032, hergestellt von Caleffi
Abmessungen (mm)
30 86
86
Abmessungen (mm)
blau
braun
schwarz
Widerstand Temperatur
(kΩ) (°C)
5,326 150
6,523 140
8,044 130
9,980 120
12,443 110
15,604 100
19,70 90
25,05 80
32,10 70
41,45 65
53,92 60
70,53 55
93,05 50
124,24 45
167,82 40
35
60
Ø6
40
Widerstand
(kΩ)
0,147
0,186
0,236
0,302
0,390
0,511
0,686
0,932
1,279
1,504
1,777
2,106
2,508
3,003
3,615
4,375
