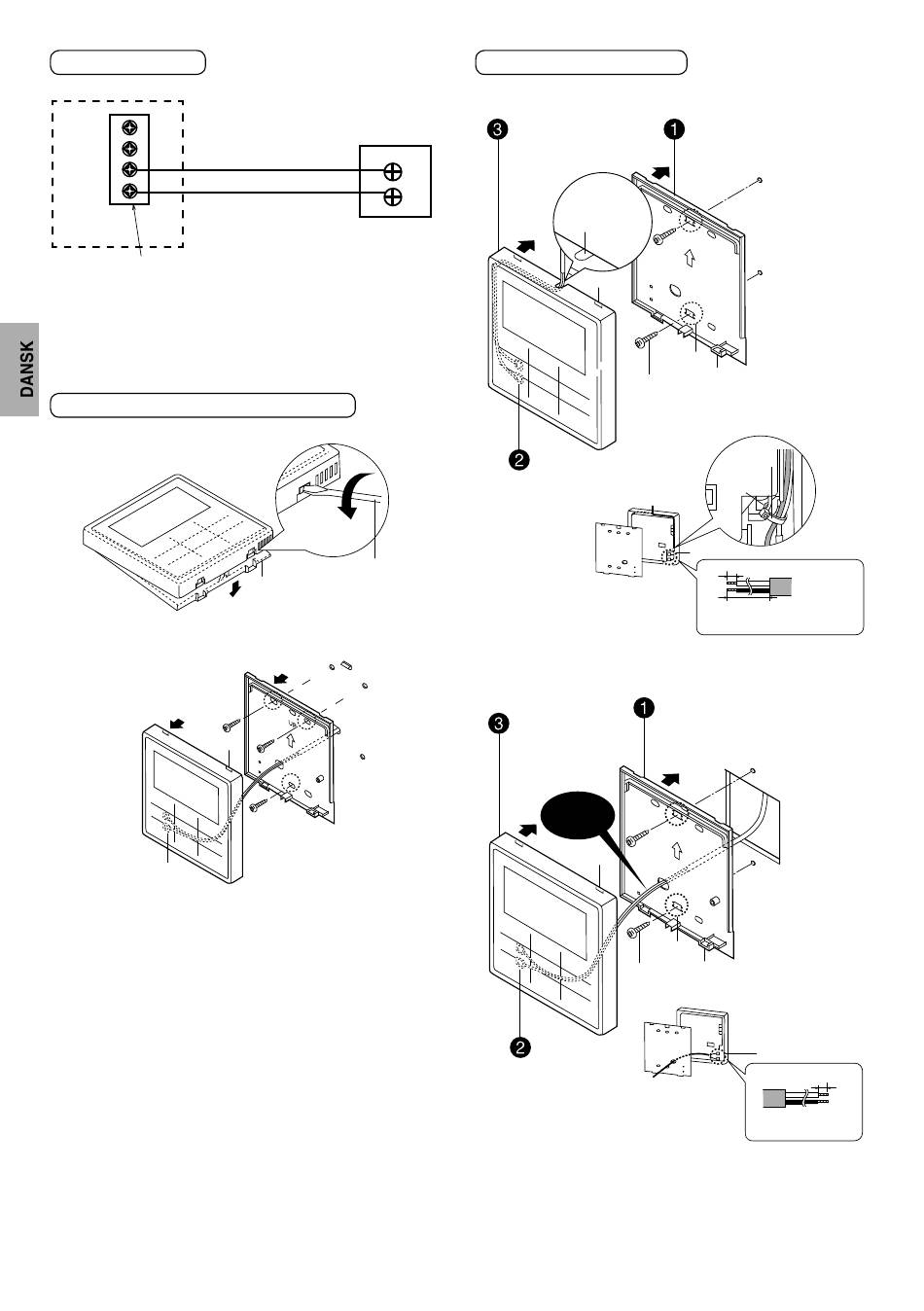

Kabel til fjernkontrol
Beholder
Terminal til fjernkontrollens kabel
•
Fjernkontrollens kabel skal være (2 x min. 0,3 mm²), dobbeltisoleret
lag af PVC-beklædt eller polychloroprene-beklædt kabel. Kablets
totale længde skal være 50 m eller mindre.
•
Pas på ikke at tilslutte kabler til andre terminaler i beholderenheden
(f.eks strømforsyningsterminal). Funktionsfejl kan forekomme.
•
Må ikke vikles sammen med strømkildens ledninger eller opbevares
i samme metalrør. Driftsfejl kan forekomme.
Fjern fjernkontrollen fra beholderenheden
1. Fjern topdækslet fra bunddækslet.
2. Fjern ledningerne mellem fjernkontrollen og beholderenhedens
terminal.
Afmonter
fjernkontrollens
kabel
102
Fjernkontrol
Kabel til fjernkontrol
(anskaffes af kunden)
•
Ingen polaritet
Sæt
skruetrækkeren
i og drej den let.
Flad
skruetrækker
Bunddækslet
Klo
(2 steder)
Montering af fjernkontrollen
For udsat type
Forberedelse: Lav 2 huller til skruer ved hjælp af en skruetrækker.
Monter topdækslet.
•
Juster kløerne i topdækslet
og juster derefter kløerne i
bunddækslet.
1
2
Skær her med
en bidetang og
fjern skallen
med en fi l.
Klo (2 steder)
Tilslut fjernkontrollens
kabel
•
Arrangere ledningerne langs rillen
af kassen.
For indlejret type
Forberedelse: Lav 2 huller til skruer ved hjælp af en skruetrækker.
Monter topdækslet.
•
Juster kløerne i topdækslet
og juster derefter kløerne i
bunddækslet.
Undgå at
ledningen
bliver klemt.
Klo (2 steder)
Tilslut
fjernkontrollens
kabel
Installation af bunddækslet på
væggen.
U P
Væg, som
fjernkontrollen
er sat fast på
Hul til skrue
Klo (2 steder)
Skrue
(anskaffes af
kunden)
Klemme
(anskaffes af
kunden)
Stikkes
igennem
hullet
Fjernkontrollens terminalpanel
Fjern belægningen. Ca. 6 mm
Topdæksel
(Bagside)
Bunddækslet
(Bagside)
Fjern beklædningen. Ca. 180 mm.
Sørg for, at ledningens forbindelse er i den
rigtige retning.
Installation af bunddækslet
på væggen.
•
Passer ledningen igennem hullet i
midten af bunddækslet af kabinettet.
U P
Hul til
skrue
Skrue Klo (2 steder)
(anskaffes af
kunden)
Fjernkontrollens
terminalpanel
Topdæksel
(Bagside)
Bunddækslet
(Bagside)
Sørg for, at ledningens
forbindelse er i den rigtige
retning.
Fjern belægningen.
Ca. 6 mm
