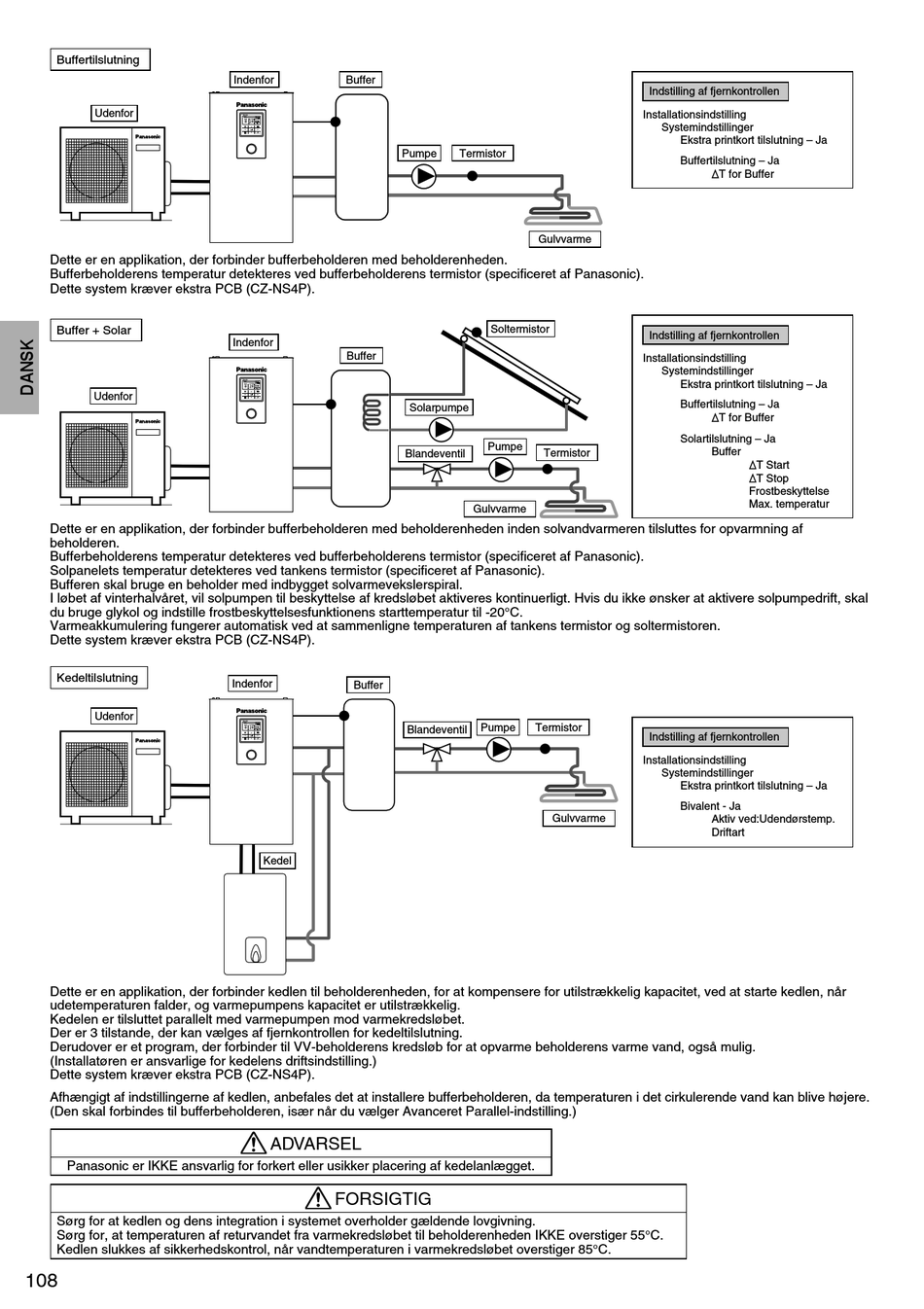

Buffertilslutning
Udenfor
Dette er en applikation, der forbinder bufferbeholderen med beholderenheden.
Bufferbeholderens temperatur detekteres ved bufferbeholderens termistor (specifi ceret af Panasonic).
Dette system kræver ekstra PCB (CZ-NS4P).
Buffer + Solar
Udenfor
Dette er en applikation, der forbinder bufferbeholderen med beholderenheden inden solvandvarmeren tilsluttes for opvarmning af
beholderen.
Bufferbeholderens temperatur detekteres ved bufferbeholderens termistor (specifi ceret af Panasonic).
Solpanelets temperatur detekteres ved tankens termistor (specifi ceret af Panasonic).
Bufferen skal bruge en beholder med indbygget solvarmevekslerspiral.
I løbet af vinterhalvåret, vil solpumpen til beskyttelse af kredsløbet aktiveres kontinuerligt. Hvis du ikke ønsker at aktivere solpumpedrift, skal
du bruge glykol og indstille frostbeskyttelsesfunktionens starttemperatur til -20°C.
Varmeakkumulering fungerer automatisk ved at sammenligne temperaturen af tankens termistor og soltermistoren.
Dette system kræver ekstra PCB (CZ-NS4P).
Kedeltilslutning
Udenfor
Dette er en applikation, der forbinder kedlen til beholderenheden, for at kompensere for utilstrækkelig kapacitet, ved at starte kedlen, når
udetemperaturen falder, og varmepumpens kapacitet er utilstrækkelig.
Kedelen er tilsluttet parallelt med varmepumpen mod varmekredsløbet.
Der er 3 tilstande, der kan vælges af fjernkontrollen for kedeltilslutning.
Derudover er et program, der forbinder til VV-beholderens kredsløb for at opvarme beholderens varme vand, også mulig.
(Installatøren er ansvarlige for kedelens driftsindstilling.)
Dette system kræver ekstra PCB (CZ-NS4P).
Afhængigt af indstillingerne af kedlen, anbefales det at installere bufferbeholderen, da temperaturen i det cirkulerende vand kan blive højere.
(Den skal forbindes til bufferbeholderen, især når du vælger Avanceret Parallel-indstilling.)
Panasonic er IKKE ansvarlig for forkert eller usikker placering af kedelanlægget.
Sørg for at kedlen og dens integration i systemet overholder gældende lovgivning.
Sørg for, at temperaturen af returvandet fra varmekredsløbet til beholderenheden IKKE overstiger 55°C.
Kedlen slukkes af sikkerhedskontrol, når vandtemperaturen i varmekredsløbet overstiger 85°C.
108
Indenfor Buffer
Pumpe
Indenfor
Buffer
Blandeventil
Indenfor
Buffer
Kedel
ADVARSEL

FORSIGTIG

Termistor
Gulvvarme
Soltermistor
Solarpumpe
Pumpe
Termistor
Gulvvarme
Pumpe Termistor
Blandeventil
Gulvvarme
Indstilling af fjernkontrollen
Installationsindstilling
Systemindstillinger
Ekstra printkort tilslutning – Ja
Buffertilslutning – Ja
T for Buffer
Indstilling af fjernkontrollen
Installationsindstilling
Systemindstillinger
Ekstra printkort tilslutning – Ja
Buffertilslutning – Ja
T for Buffer
Solartilslutning – Ja
Buffer
T Start
T Stop
Frostbeskyttelse
Max. temperatur
Indstilling af fjernkontrollen
Installationsindstilling
Systemindstillinger
Ekstra printkort tilslutning – Ja
Bivalent - Ja
Aktiv ved:Udendørstemp.
Driftart
