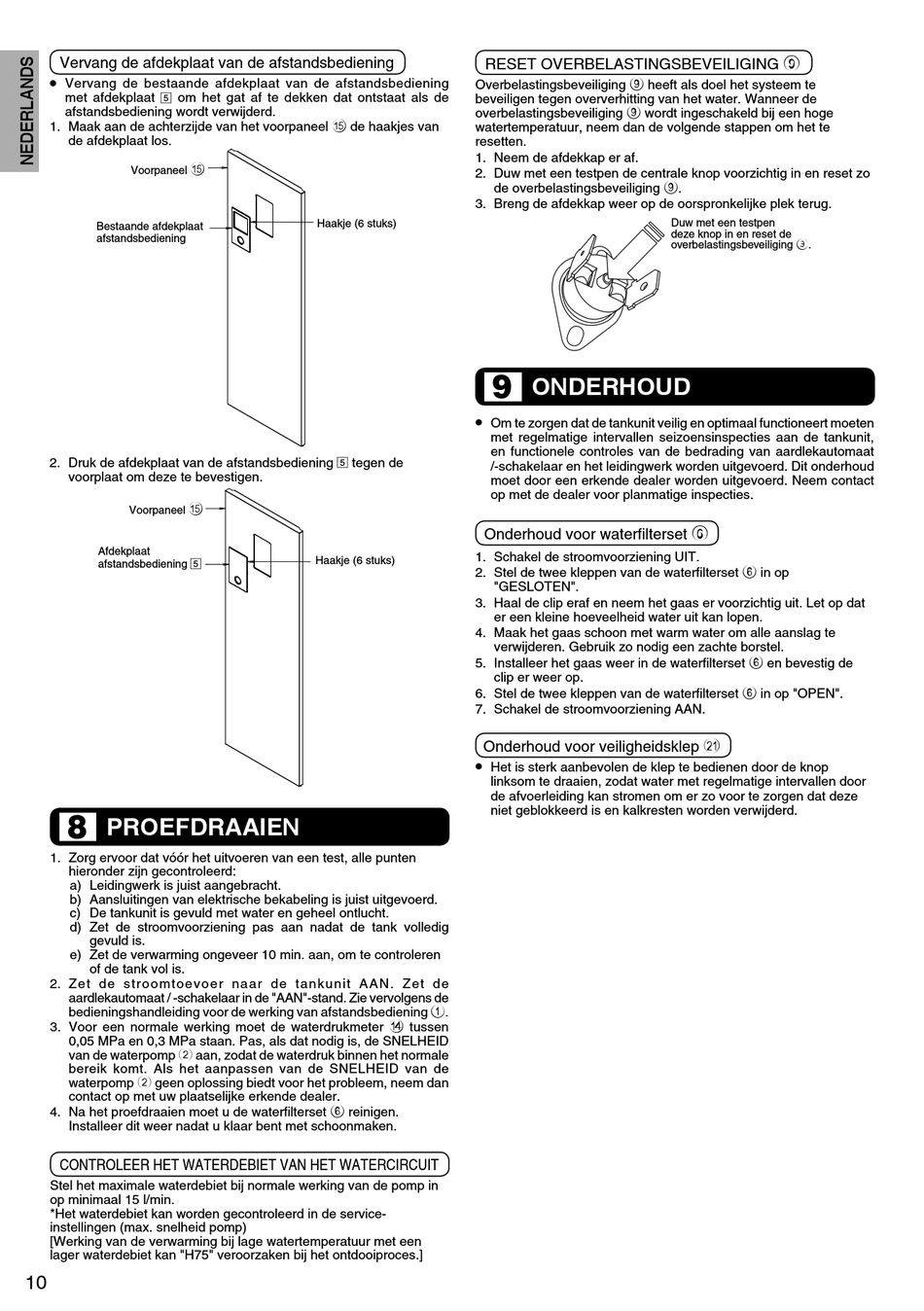

Panasonic ADC0309H3E5 Installationshandbuch Seite 230

Vervang de afdekplaat van de afstandsbediening
•
Vervang de bestaande afdekplaat van de afstandsbediening
met afdekplaat 5 om het gat af te dekken dat ontstaat als de
afstandsbediening wordt verwijderd.
1. Maak aan de achterzijde van het voorpaneel e de haakjes van
de afdekplaat los.
e
Voorpaneel
Bestaande afdekplaat
afstandsbediening
2. Druk de afdekplaat van de afstandsbediening 5 tegen de
voorplaat om deze te bevestigen.
e
Voorpaneel
Afdekplaat
5
afstandsbediening
PROEFDRAAIEN
8
1. Zorg ervoor dat vóór het uitvoeren van een test, alle punten
hieronder zijn gecontroleerd:
a) Leidingwerk is juist aangebracht.
b) Aansluitingen van elektrische bekabeling is juist uitgevoerd.
c) De tankunit is gevuld met water en geheel ontlucht.
d) Zet de stroomvoorziening pas aan nadat de tank volledig
gevuld is.
e) Zet de verwarming ongeveer 10 min. aan, om te controleren
of de tank vol is.
2. Zet de stroomtoevoer naar de tankunit AAN. Zet de
aardlekautomaat / -schakelaar in de "AAN"-stand. Zie vervolgens de
bedieningshandleiding voor de werking van afstandsbediening 1.
3. Voor een normale werking moet de waterdrukmeter d tussen
0,05 MPa en 0,3 MPa staan. Pas, als dat nodig is, de SNELHEID
van de waterpomp 2 aan, zodat de waterdruk binnen het normale
bereik komt. Als het aanpassen van de SNELHEID van de
waterpomp 2 geen oplossing biedt voor het probleem, neem dan
contact op met uw plaatselijke erkende dealer.
4. Na het proefdraaien moet u de waterfi lterset 6 reinigen.
Installeer dit weer nadat u klaar bent met schoonmaken.
CONTROLEER HET WATERDEBIET VAN HET WATERCIRCUIT
Stel het maximale waterdebiet bij normale werking van de pomp in
op minimaal 15 l/min.
*Het waterdebiet kan worden gecontroleerd in de service-
instellingen (max. snelheid pomp)
[Werking van de verwarming bij lage watertemperatuur met een
lager waterdebiet kan "H75" veroorzaken bij het ontdooiproces.]
10
RESET OVERBELASTINGSBEVEILIGING 9
Overbelastingsbeveiliging 9 heeft als doel het systeem te
beveiligen tegen oververhitting van het water. Wanneer de
overbelastingsbeveiliging 9 wordt ingeschakeld bij een hoge
watertemperatuur, neem dan de volgende stappen om het te
resetten.
1. Neem de afdekkap er af.
2. Duw met een testpen de centrale knop voorzichtig in en reset zo
3. Breng de afdekkap weer op de oorspronkelijke plek terug.
Haakje (6 stuks)
•
Onderhoud voor waterfi lterset 6
1. Schakel de stroomvoorziening UIT.
Haakje (6 stuks)
2. Stel de twee kleppen van de waterfi lterset 6 in op
3. Haal de clip eraf en neem het gaas er voorzichtig uit. Let op dat
4. Maak het gaas schoon met warm water om alle aanslag te
5. Installeer het gaas weer in de waterfi lterset 6 en bevestig de
6. Stel de twee kleppen van de waterfi lterset 6 in op "OPEN".
7. Schakel de stroomvoorziening AAN.
Onderhoud voor veiligheidsklep k
•
de overbelastingsbeveiliging 9.
ONDERHOUD
9
Om te zorgen dat de tankunit veilig en optimaal functioneert moeten
met regelmatige intervallen seizoensinspecties aan de tankunit,
en functionele controles van de bedrading van aardlekautomaat
/-schakelaar en het leidingwerk worden uitgevoerd. Dit onderhoud
moet door een erkende dealer worden uitgevoerd. Neem contact
op met de dealer voor planmatige inspecties.
"GESLOTEN".
er een kleine hoeveelheid water uit kan lopen.
verwijderen. Gebruik zo nodig een zachte borstel.
clip er weer op.
Het is sterk aanbevolen de klep te bedienen door de knop
linksom te draaien, zodat water met regelmatige intervallen door
de afvoerleiding kan stromen om er zo voor te zorgen dat deze
niet geblokkeerd is en kalkresten worden verwijderd.
Duw met een testpen
deze knop in en reset de
overbelastingsbeveiliging 9.
