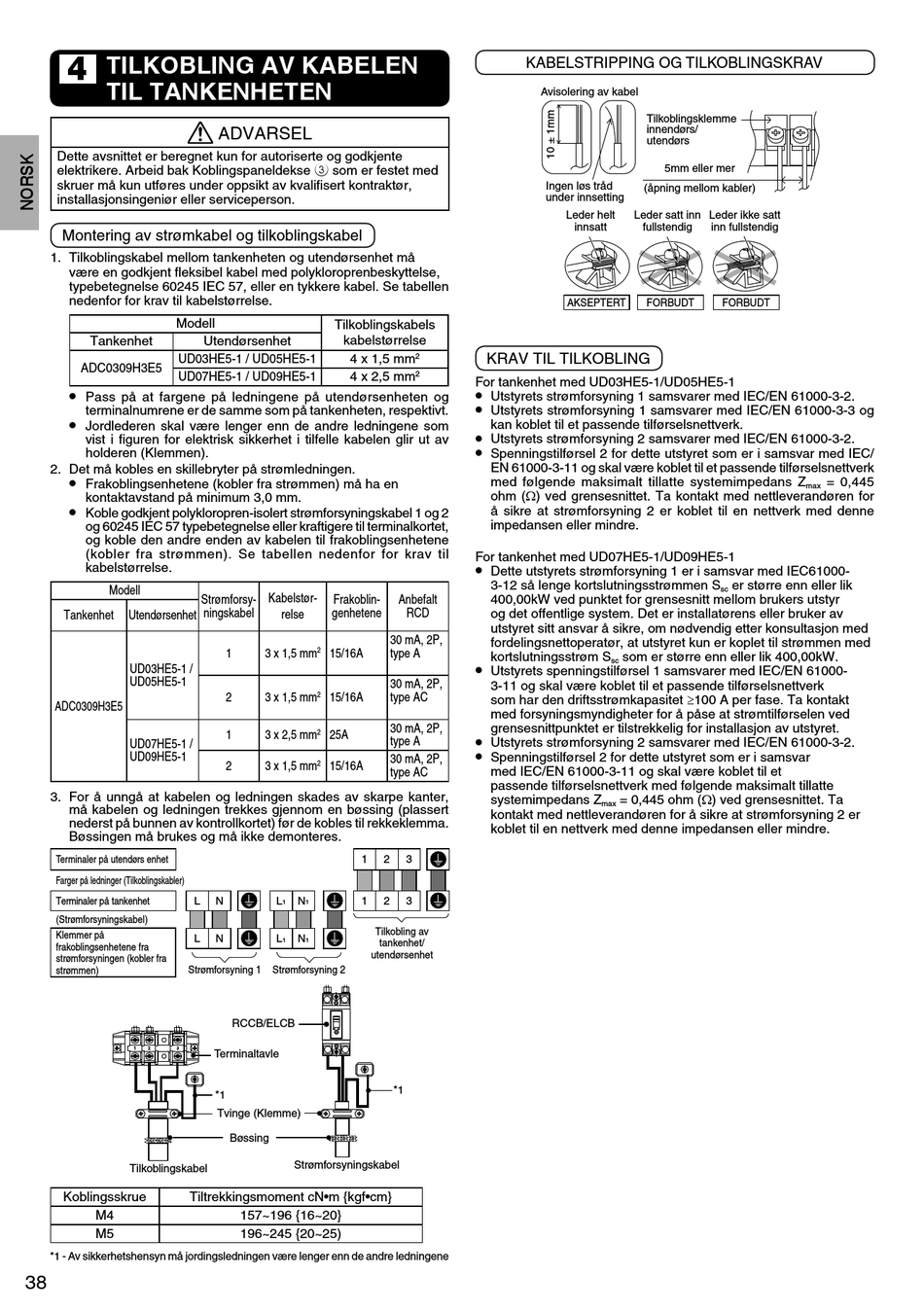

Panasonic ADC0309H3E5 Installationshandbuch Seite 354

TILKOBLING AV KABELEN
4
TIL TANKENHETEN
Dette avsnittet er beregnet kun for autoriserte og godkjente
elektrikere. Arbeid bak Koblingspaneldekse 3 som er festet med
skruer må kun utføres under oppsikt av kvalifi sert kontraktør,
installasjonsingeniør eller serviceperson.
Montering av strømkabel og tilkoblingskabel
1. Tilkoblingskabel mellom tankenheten og utendørsenhet må
være en godkjent fl eksibel kabel med polykloroprenbeskyttelse,
typebetegnelse 60245 IEC 57, eller en tykkere kabel. Se tabellen
nedenfor for krav til kabelstørrelse.
Modell
Tankenhet
UD03HE5-1 / UD05HE5-1
ADC0309H3E5
UD07HE5-1 / UD09HE5-1
•
Pass på at fargene på ledningene på utendørsenheten og
terminalnumrene er de samme som på tankenheten, respektivt.
•
Jordlederen skal være lenger enn de andre ledningene som
vist i fi guren for elektrisk sikkerhet i tilfelle kabelen glir ut av
holderen (Klemmen).
2. Det må kobles en skillebryter på strømledningen.
•
Frakoblingsenhetene (kobler fra strømmen) må ha en
kontaktavstand på minimum 3,0 mm.
•
Koble godkjent polykloropren-isolert strømforsyningskabel 1 og 2
og 60245 IEC 57 typebetegnelse eller kraftigere til terminalkortet,
og koble den andre enden av kabelen til frakoblingsenhetene
(kobler fra strømmen). Se tabellen nedenfor for krav til
kabelstørrelse.
Modell
Tankenhet Utendørsenhet
UD03HE5-1 /
UD05HE5-1
ADC0309H3E5
UD07HE5-1 /
UD09HE5-1
3. For å unngå at kabelen og ledningen skades av skarpe kanter,
må kabelen og ledningen trekkes gjennom en bøssing (plassert
nederst på bunnen av kontrollkortet) før de kobles til rekkeklemma.
Bøssingen må brukes og må ikke demonteres.
Terminaler på utendørs enhet
Farger på ledninger (Tilkoblingskabler)
Terminaler på tankenhet L
(Strømforsyningskabel)
Klemmer på
L
frakoblingsenhetene fra
strømforsyningen (kobler fra
strømmen) Strømforsyning 1 Strømforsyning 2
Tilkoblingskabel
Koblingsskrue Tiltrekkingsmoment cN•m {kgf•cm}
M4
M5
*1 - Av sikkerhetshensyn må jordingsledningen være lenger enn de andre ledningene
38
ADVARSEL
Tilkoblingskabels
kabelstørrelse
Utendørsenhet
4 x 1,5 mm
4 x 2,5 mm
Kabelstør-
Strømforsy- Frakoblin-
ningskabel genhetene
relse
1 3 x 1,5 mm 2 15/16A
2 3 x 1,5 mm 2 15/16A
1 3 x 2,5 mm 2 25A
2
2 3 x 1,5 mm 15/16A
1
N L N 1
1 1
Tilkobling av
N L N
1 1
utendørsenhet
RCCB/ELCB
Terminaltavle
*1
Tvinge (Klemme)
Bøssing
Strømforsyningskabel
157~196 {16~20}
196~245 {20~25)
KABELSTRIPPING OG TILKOBLINGSKRAV
Avisolering av kabel
Ingen løs tråd
under innsetting
2 KRAV TIL TILKOBLING
2
For tankenhet med UD03HE5-1/UD05HE5-1
•
Utstyrets strømforsyning 1 samsvarer med IEC/EN 61000-3-2.
•
Utstyrets strømforsyning 1 samsvarer med IEC/EN 61000-3-3 og
kan koblet til et passende tilførselsnettverk.
•
Utstyrets strømforsyning 2 samsvarer med IEC/EN 61000-3-2.
•
Spenningstilførsel 2 for dette utstyret som er i samsvar med IEC/
EN 61000-3-11 og skal være koblet til et passende tilførselsnettverk
med følgende maksimalt tillatte systemimpedans Z
ohm () ved grensesnittet. Ta kontakt med nettleverandøren for
å sikre at strømforsyning 2 er koblet til en nettverk med denne
impedansen eller mindre.
For tankenhet med UD07HE5-1/UD09HE5-1
•
Dette utstyrets strømforsyning 1 er i samsvar med IEC61000-
3-12 så lenge kortslutningsstrømmen S
Anbefalt 400,00kW ved punktet for grensesnitt mellom brukers utstyr
RCD
og det offentlige system. Det er installatørens eller bruker av
utstyret sitt ansvar å sikre, om nødvendig etter konsultasjon med
30 mA, 2P,
fordelingsnettoperatør, at utstyret kun er koplet til strømmen med
type A
kortslutningsstrøm S
•
Utstyrets spenningstilførsel 1 samsvarer med IEC/EN 61000-
30 mA, 2P,
3-11 og skal være koblet til et passende tilførselsnettverk
som har den driftsstrømkapasitet 100 A per fase. Ta kontakt
type AC
med forsyningsmyndigheter for å påse at strømtilførselen ved
30 mA, 2P,
grensesnittpunktet er tilstrekkelig for installasjon av utstyret.
•
type A
Utstyrets strømforsyning 2 samsvarer med IEC/EN 61000-3-2.
•
Spenningstilførsel 2 for dette utstyret som er i samsvar
30 mA, 2P,
med IEC/EN 61000-3-11 og skal være koblet til et
type AC
passende tilførselsnettverk med følgende maksimalt tillatte
systemimpedans Z
kontakt med nettleverandøren for å sikre at strømforsyning 2 er
koblet til en nettverk med denne impedansen eller mindre.
2 3
2 3
tankenhet/
*1
Tilkoblingsklemme
innendørs/
utendørs
5mm eller mer
(åpning mellom kabler)
Leder helt Leder satt inn Leder ikke satt
innsatt fullstendig inn fullstendig
AKSEPTERT FORBUDT FORBUDT
er større enn eller lik
sc
som er større enn eller lik 400,00kW.
sc
= 0,445 ohm () ved grensesnittet. Ta
max
= 0,445
max
