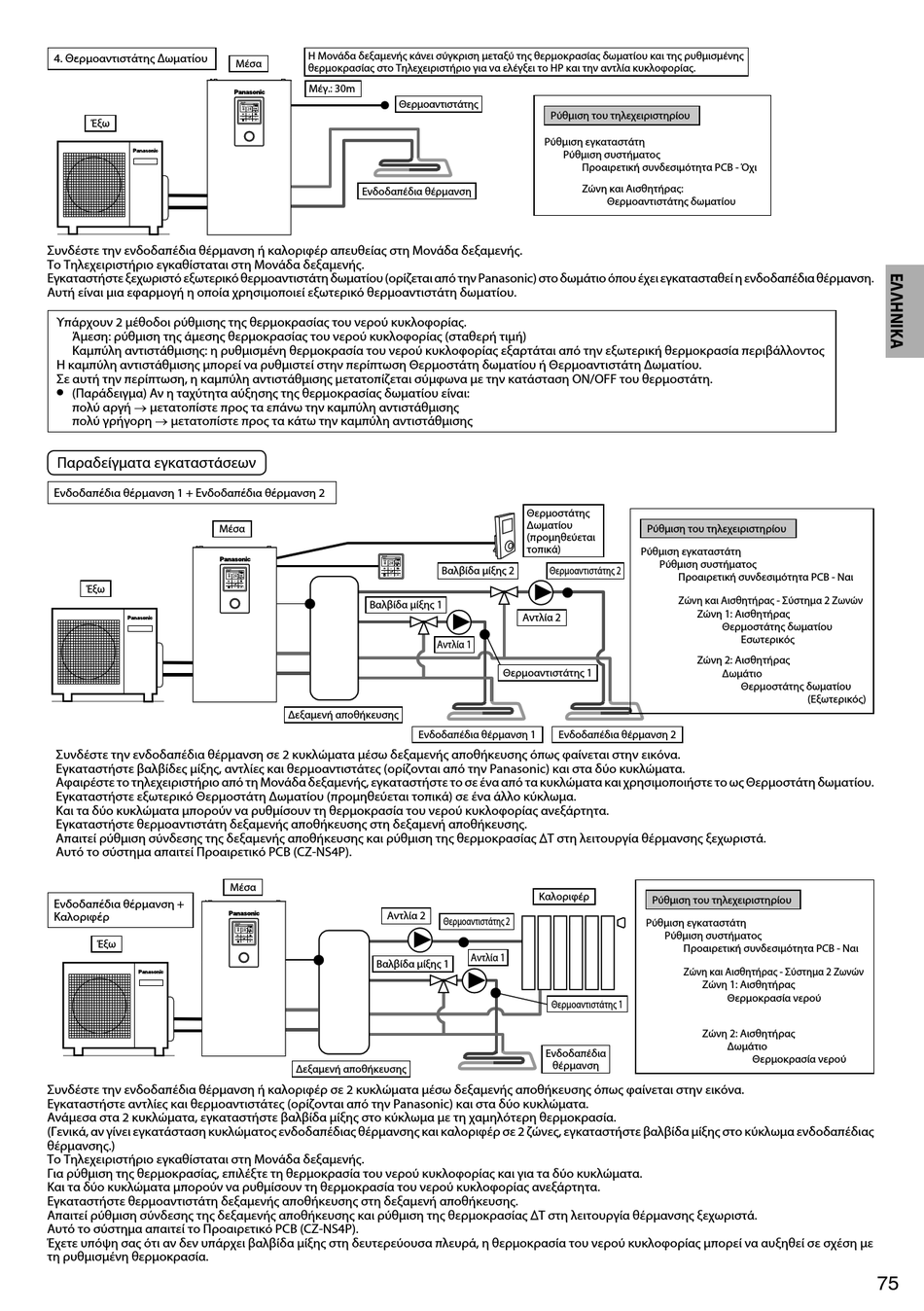

4. Θερμοαντιστάτης Δωματίου
Έξω
Συνδέστε την ενδοδαπέδια θέρμανση ή καλοριφέρ απευθείας στη Μονάδα δεξαμενής.
Το Τηλεχειριστήριο εγκαθίσταται στη Μονάδα δεξαμενής.
Εγκαταστήστε ξεχωριστό εξωτερικό θερμοαντιστάτη δωματίου (ορίζεται από την Panasonic) στο δωμάτιο όπου έχει εγκατασταθεί η ενδοδαπέδια θέρμανση.
Αυτή είναι μια εφαρμογή η οποία χρησιμοποιεί εξωτερικό θερμοαντιστάτη δωματίου.
Υπάρχουν 2 μέθοδοι ρύθμισης της θερμοκρασίας του νερού κυκλοφορίας.
Άμεση: ρύθμιση της άμεσης θερμοκρασίας του νερού κυκλοφορίας (σταθερή τιμή)
Καμπύλη αντιστάθμισης: η ρυθμισμένη θερμοκρασία του νερού κυκλοφορίας εξαρτάται από την εξωτερική θερμοκρασία περιβάλλοντος
Η καμπύλη αντιστάθμισης μπορεί να ρυθμιστεί στην περίπτωση Θερμοστάτη δωματίου ή Θερμοαντιστάτη Δωματίου.
Σε αυτή την περίπτωση, η καμπύλη αντιστάθμισης μετατοπίζεται σύμφωνα με την κατάσταση ON/OFF του θερμοστάτη.
•
(Παράδειγμα) Αν η ταχύτητα αύξησης της θερμοκρασίας δωματίου είναι:
πολύ αργή  μετατοπίστε προς τα επάνω την καμπύλη αντιστάθμισης
πολύ γρήγορη  μετατοπίστε προς τα κάτω την καμπύλη αντιστάθμισης
Παραδείγματα εγκαταστάσεων
Ενδοδαπέδια θέρμανση 1 + Ενδοδαπέδια θέρμανση 2
Μέσα
Έξω
Συνδέστε την ενδοδαπέδια θέρμανση σε 2 κυκλώματα μέσω δεξαμενής αποθήκευσης όπως φαίνεται στην εικόνα.
Εγκαταστήστε βαλβίδες μίξης, αντλίες και θερμοαντιστάτες (ορίζονται από την Panasonic) και στα δύο κυκλώματα.
Αφαιρέστε το τηλεχειριστήριο από τη Μονάδα δεξαμενής, εγκαταστήστε το σε ένα από τα κυκλώματα και χρησιμοποιήστε το ως Θερμοστάτη δωματίου.
Εγκαταστήστε εξωτερικό Θερμοστάτη Δωματίου (προμηθεύεται τοπικά) σε ένα άλλο κύκλωμα.
Και τα δύο κυκλώματα μπορούν να ρυθμίσουν τη θερμοκρασία του νερού κυκλοφορίας ανεξάρτητα.
Εγκαταστήστε θερμοαντιστάτη δεξαμενής αποθήκευσης στη δεξαμενή αποθήκευσης.
Απαιτεί ρύθμιση σύνδεσης της δεξαμενής αποθήκευσης και ρύθμιση της θερμοκρασίας T στη λειτουργία θέρμανσης ξεχωριστά.
Αυτό το σύστημα απαιτεί Προαιρετικό PCB (CZ-NS4P).
Ενδοδαπέδια θέρμανση +
Καλοριφέρ
Έξω
Συνδέστε την ενδοδαπέδια θέρμανση ή καλοριφέρ σε 2 κυκλώματα μέσω δεξαμενής αποθήκευσης όπως φαίνεται στην εικόνα.
Εγκαταστήστε αντλίες και θερμοαντιστάτες (ορίζονται από την Panasonic) και στα δύο κυκλώματα.
Ανάμεσα στα 2 κυκλώματα, εγκαταστήστε βαλβίδα μίξης στο κύκλωμα με τη χαμηλότερη θερμοκρασία.
(Γενικά, αν γίνει εγκατάσταση κυκλώματος ενδοδαπέδιας θέρμανσης και καλοριφέρ σε 2 ζώνες, εγκαταστήστε βαλβίδα μίξης στο κύκλωμα ενδοδαπέδιας
θέρμανσης.)
Το Τηλεχειριστήριο εγκαθίσταται στη Μονάδα δεξαμενής.
Για ρύθμιση της θερμοκρασίας, επιλέξτε τη θερμοκρασία του νερού κυκλοφορίας και για τα δύο κυκλώματα.
Και τα δύο κυκλώματα μπορούν να ρυθμίσουν τη θερμοκρασία του νερού κυκλοφορίας ανεξάρτητα.
Εγκαταστήστε θερμοαντιστάτη δεξαμενής αποθήκευσης στη δεξαμενή αποθήκευσης.
Απαιτεί ρύθμιση σύνδεσης της δεξαμενής αποθήκευσης και ρύθμιση της θερμοκρασίας T στη λειτουργία θέρμανσης ξεχωριστά.
Αυτό το σύστημα απαιτεί το Προαιρετικό PCB (CZ-NS4P).
Έχετε υπόψη σας ότι αν δεν υπάρχει βαλβίδα μίξης στη δευτερεύουσα πλευρά, η θερμοκρασία του νερού κυκλοφορίας μπορεί να αυξηθεί σε σχέση με
τη ρυθμισμένη θερμοκρασία.
Η Μονάδα δεξαμενής κάνει σύγκριση μεταξύ της θερμοκρασίας δωματίου και της ρυθμισμένης
Μέσα
θερμοκρασίας στο Τηλεχειριστήριο για να ελέγξει το HP και την αντλία κυκλοφορίας.
Μέγ.: 30m
Θερμοαντιστάτης
Ενδοδαπέδια θέρμανση
Βαλβίδα μίξης 1
Δεξαμενή αποθήκευσης
Μέσα
Αντλία 2
Βαλβίδα μίξης 1
Δεξαμενή αποθήκευσης
Ρύθμιση του τηλεχειριστηρίου
Ρύθμιση εγκαταστάτη
Ρύθμιση συστήματος
Προαιρετική συνδεσιμότητα PCB - Όχι
Ζώνη και Αισθητήρας:
Θερμοστάτης
Δωματίου
(προμηθεύεται
τοπικά)
Βαλβίδα μίξης 2 Θερμοαντιστάτης 2
Αντλία 2
Αντλία 1
Θερμοαντιστάτης 1
Ενδοδαπέδια θέρμανση 1 Ενδοδαπέδια θέρμανση 2
Καλοριφέρ
Θερμοαντιστάτης 2
Αντλία 1
Θερμοαντιστάτης 1
Ενδοδαπέδια
θέρμανση
Θερμοαντιστάτης δωματίου
Ρύθμιση του τηλεχειριστηρίου
Ρύθμιση εγκαταστάτη
Ρύθμιση συστήματος
Προαιρετική συνδεσιμότητα PCB - Ναι
Ζώνη και Αισθητήρας - Σύστημα 2 Ζωνών
Ζώνη 1: Αισθητήρας
Θερμοστάτης δωματίου
Εσωτερικός
Ζώνη 2: Αισθητήρας
Δωμάτιο
Θερμοστάτης δωματίου
Ρύθμιση του τηλεχειριστηρίου
Ρύθμιση εγκαταστάτη
Ρύθμιση συστήματος
Προαιρετική συνδεσιμότητα PCB - Ναι
Ζώνη και Αισθητήρας - Σύστημα 2 Ζωνών
Ζώνη 1: Αισθητήρας
Θερμοκρασία νερού
Ζώνη 2: Αισθητήρας
Δωμάτιο
Θερμοκρασία νερού
(Εξωτερικός)
