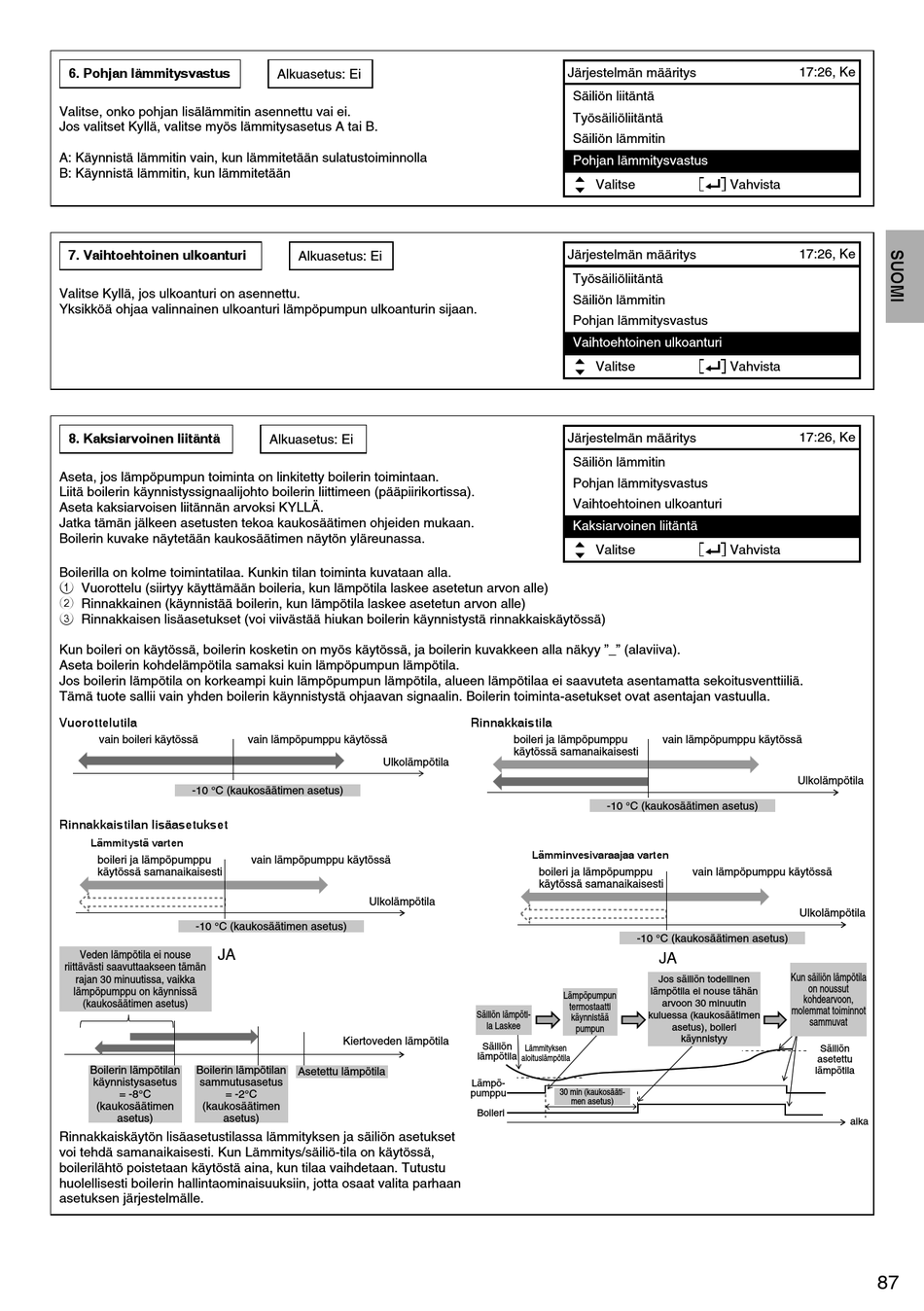

6. Pohjan lämmitysvastus
Valitse, onko pohjan lisälämmitin asennettu vai ei.
Jos valitset Kyllä, valitse myös lämmitysasetus A tai B.
A: Käynnistä lämmitin vain, kun lämmitetään sulatustoiminnolla
B: Käynnistä lämmitin, kun lämmitetään
7. Vaihtoehtoinen ulkoanturi
Valitse Kyllä, jos ulkoanturi on asennettu.
Yksikköä ohjaa valinnainen ulkoanturi lämpöpumpun ulkoanturin sijaan.
8. Kaksiarvoinen liitäntä
Aseta, jos lämpöpumpun toiminta on linkitetty boilerin toimintaan.
Liitä boilerin käynnistyssignaalijohto boilerin liittimeen (pääpiirikortissa).
Aseta kaksiarvoisen liitännän arvoksi KYLLÄ.
Jatka tämän jälkeen asetusten tekoa kaukosäätimen ohjeiden mukaan.
Boilerin kuvake näytetään kaukosäätimen näytön yläreunassa.
Boilerilla on kolme toimintatilaa. Kunkin tilan toiminta kuvataan alla.
1 Vuorottelu (siirtyy käyttämään boileria, kun lämpötila laskee asetetun arvon alle)
2 Rinnakkainen (käynnistää boilerin, kun lämpötila laskee asetetun arvon alle)
3 Rinnakkaisen lisäasetukset (voi viivästää hiukan boilerin käynnistystä rinnakkaiskäytössä)
Kun boileri on käytössä, boilerin kosketin on myös käytössä, ja boilerin kuvakkeen alla näkyy "_" (alaviiva).
Aseta boilerin kohdelämpötila samaksi kuin lämpöpumpun lämpötila.
Jos boilerin lämpötila on korkeampi kuin lämpöpumpun lämpötila, alueen lämpötilaa ei saavuteta asentamatta sekoitusventtiiliä.
Tämä tuote sallii vain yhden boilerin käynnistystä ohjaavan signaalin. Boilerin toiminta-asetukset ovat asentajan vastuulla.
Vuorottelutila
vain boileri käytössä
-10 °C (kaukosäätimen asetus)
Rinnakkaistilan lisäasetukset
Lämmitystä varten
boileri ja lämpöpumppu
käytössä samanaikaisesti
-10 °C (kaukosäätimen asetus)
JA
Veden lämpötila ei nouse
riittävästi saavuttaakseen tämän
rajan 30 minuutissa, vaikka
lämpöpumppu on käynnissä
(kaukosäätimen asetus)
Boilerin lämpötilan
Boilerin lämpötilan
käynnistysasetus
sammutusasetus
= -8°C
= -2°C
(kaukosäätimen
(kaukosäätimen
asetus)
asetus)
Rinnakkaiskäytön lisäasetustilassa lämmityksen ja säiliön asetukset
voi tehdä samanaikaisesti. Kun Lämmitys/säiliö-tila on käytössä,
boilerilähtö poistetaan käytöstä aina, kun tilaa vaihdetaan. Tutustu
huolellisesti boilerin hallintaominaisuuksiin, jotta osaat valita parhaan
asetuksen järjestelmälle.
Alkuasetus: Ei
Alkuasetus: Ei
Alkuasetus: Ei
vain lämpöpumppu käytössä
Ulkolämpötila
vain lämpöpumppu käytössä
Ulkolämpötila
Kiertoveden lämpötila
Asetettu lämpötila
Järjestelmän määritys
Säiliön liitäntä
Työsäiliöliitäntä
Säiliön lämmitin
Pohjan lämmitysvastus
Valitse
Järjestelmän määritys
Työsäiliöliitäntä
Säiliön lämmitin
Pohjan lämmitysvastus
Vaihtoehtoinen ulkoanturi
Valitse
Järjestelmän määritys
Säiliön lämmitin
Pohjan lämmitysvastus
Vaihtoehtoinen ulkoanturi
Kaksiarvoinen liitäntä
Valitse
Rinnakkaistila
boileri ja lämpöpumppu
käytössä samanaikaisesti
-10 °C (kaukosäätimen asetus)
Lämminvesivaraajaa varten
boileri ja lämpöpumppu
käytössä samanaikaisesti
-10 °C (kaukosäätimen asetus)
Lämpöpumpun
termostaatti
Säiliön lämpöti-
käynnistää
la Laskee
pumpun
Säiliön
Lämmityksen
lämpötila
aloituslämpötila
Lämpö-
30 min (kaukosääti-
pumppu
men asetus)
Boileri
17:26, Ke
Vahvista
17:26, Ke
Vahvista
17:26, Ke
Vahvista
vain lämpöpumppu käytössä
Ulkolämpötila
vain lämpöpumppu käytössä
Ulkolämpötila
JA
Kun säiliön lämpötila
Jos säiliön todellinen
on noussut
lämpötila ei nouse tähän
kohdearvoon,
arvoon 30 minuutin
molemmat toiminnot
kuluessa (kaukosäätimen
sammuvat
asetus), boileri
käynnistyy
Säiliön
asetettu
lämpötila
aika
87
