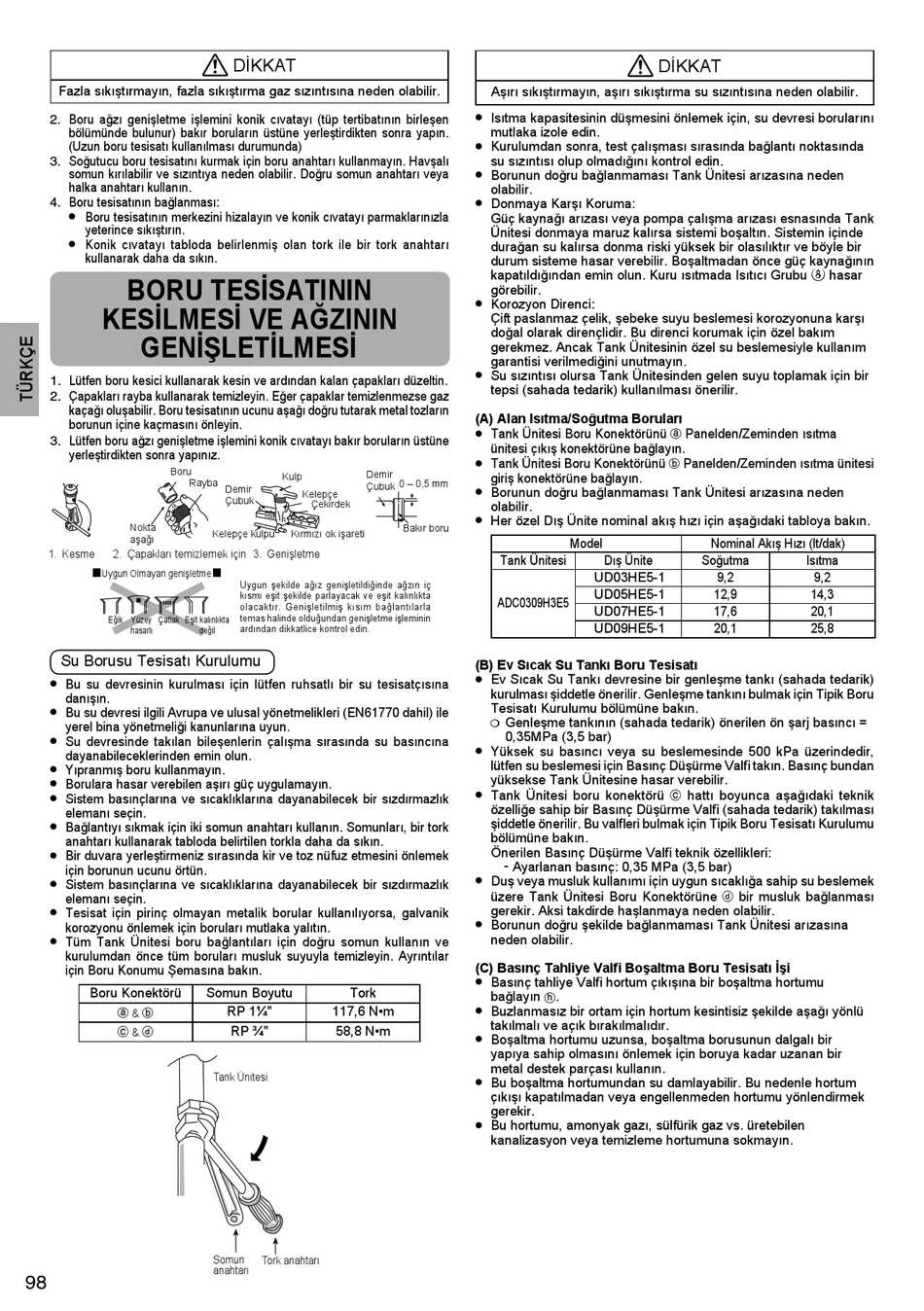

Fazla sıkıştırmayın, fazla sıkıştırma gaz sızıntısına neden olabilir.
2. Boru ağzı genişletme işlemini konik cıvatayı (tüp tertibatının birleşen
bölümünde bulunur) bakır boruların üstüne yerleştirdikten sonra yapın.
(Uzun boru tesisatı kullanılması durumunda)
3. Soğutucu boru tesisatını kurmak için boru anahtarı kullanmayın. Havşalı
somun kırılabilir ve sızıntıya neden olabilir. Doğru somun anahtarı veya
halka anahtarı kullanın.
4. Boru tesisatının bağlanması:
• Boru tesisatının merkezini hizalayın ve konik cıvatayı parmaklarınızla
yeterince sıkıştırın.
• Konik cıvatayı tabloda belirlenmiş olan tork ile bir tork anahtarı
kullanarak daha da sıkın.
BORU TESİSATININ
KESİLMESİ VE AĞZININ
GENİŞLETİLMESİ
1. Lütfen boru kesici kullanarak kesin ve ardından kalan çapakları düzeltin.
2. Çapakları rayba kullanarak temizleyin. Eğer çapaklar temizlenmezse gaz
kaçağı oluşabilir. Boru tesisatının ucunu aşağı doğru tutarak metal tozların
borunun içine kaçmasını önleyin.
3. Lütfen boru ağzı genişletme işlemini konik cıvatayı bakır boruların üstüne
yerleştirdikten sonra yapınız.
Boru
Rayba
Nokta
aşağı
1. Kesme 2. Çapakları temizlemek için 3. Genişletme

Uygun Olmayan genişletme
Eğik Yüzey Çatlak Eşit kalınlıkta
hasarlı değil
Su Borusu Tesisatı Kurulumu
• Bu su devresinin kurulması için lütfen ruhsatlı bir su tesisatçısına
danışın.
• Bu su devresi ilgili Avrupa ve ulusal yönetmelikleri (EN61770 dahil) ile
yerel bina yönetmeliği kanunlarına uyun.
• Su devresinde takılan bileşenlerin çalışma sırasında su basıncına
dayanabileceklerinden emin olun.
• Yıpranmış boru kullanmayın.
• Borulara hasar verebilen aşırı güç uygulamayın.
• Sistem basınçlarına ve sıcaklıklarına dayanabilecek bir sızdırmazlık
elemanı seçin.
• Bağlantıyı sıkmak için iki somun anahtarı kullanın. Somunları, bir tork
anahtarı kullanarak tabloda belirtilen torkla daha da sıkın.
• Bir duvara yerleştirmeniz sırasında kir ve toz nüfuz etmesini önlemek
için borunun ucunu örtün.
• Sistem basınçlarına ve sıcaklıklarına dayanabilecek bir sızdırmazlık
elemanı seçin.
• Tesisat için pirinç olmayan metalik borular kullanılıyorsa, galvanik
korozyonu önlemek için boruları mutlaka yalıtın.
•
Tüm Tank Ünitesi boru bağlantıları için doğru somun kullanın ve
kurulumdan önce tüm boruları musluk suyuyla temizleyin. Ayrıntılar
için Boru Konumu Şemasına bakın.
Boru Konektörü
g & h
i j
&
98
DİKKAT
Demir
Kulp
Çubuk 0 – 0,5 mm
Demir
Kelepçe
Çubuk
Çekirdek
Kelepçe kulpu Kırmızı ok işareti

Uygun şekilde ağız genişletildiğinde ağzın iç
kısmı eşit şekilde parlayacak ve eşit kalınlıkta
olacaktır. Genişletilmiş kısım bağlantılarla
temas halinde olduğundan genişletme işleminin
ardından dikkatlice kontrol edin.
Somun Boyutu Tork
RP 1¼" 117,6 N•m
RP ¾" 58,8 N•m
Tank Ünitesi
Somun Tork anahtarı
anahtarı
Aşırı sıkıştırmayın, aşırı sıkıştırma su sızıntısına neden olabilir.
• Isıtma kapasitesinin düşmesini önlemek için, su devresi borularını
mutlaka izole edin.
• Kurulumdan sonra, test çalışması sırasında bağlantı noktasında
su sızıntısı olup olmadığını kontrol edin.
• Borunun doğru bağlanmaması Tank Ünitesi arızasına neden
olabilir.
• Donmaya Karşı Koruma:
Güç kaynağı arızası veya pompa çalışma arızası esnasında Tank
Ünitesi donmaya maruz kalırsa sistemi boşaltın. Sistemin içinde
durağan su kalırsa donma riski yüksek bir olasılıktır ve böyle bir
durum sisteme hasar verebilir. Boşaltmadan önce güç kaynağının
kapatıldığından emin olun. Kuru ısıtmada Isıtıcı Grubu 8 hasar
görebilir.
• Korozyon Direnci:
Çift paslanmaz çelik, şebeke suyu beslemesi korozyonuna karşı
doğal olarak dirençlidir. Bu direnci korumak için özel bakım
gerekmez. Ancak Tank Ünitesinin özel su beslemesiyle kullanım
garantisi verilmediğini unutmayın.
• Su sızıntısı olursa Tank Ünitesinden gelen suyu toplamak için bir
tepsi (sahada tedarik) kullanılması önerilir.
(A) Alan Isıtma/Soğutma Boruları
• Tank Ünitesi Boru Konektörünü g Panelden/Zeminden ısıtma
ünitesi çıkış konektörüne bağlayın.
• Tank Ünitesi Boru Konektörünü h Panelden/Zeminden ısıtma ünitesi
giriş konektörüne bağlayın.
• Borunun doğru bağlanmaması Tank Ünitesi arızasına neden
olabilir.
• Her özel Dış Ünite nominal akış hızı için aşağıdaki tabloya bakın.
Bakır boru
Model
Tank Ünitesi
ADC0309H3E5
(B) Ev Sıcak Su Tankı Boru Tesisatı
• Ev Sıcak Su Tankı devresine bir genleşme tankı (sahada tedarik)
kurulması şiddetle önerilir. Genleşme tankını bulmak için Tipik Boru
Tesisatı Kurulumu bölümüne bakın.
Genleşme tankının (sahada tedarik) önerilen ön şarj basıncı =
 
0,35MPa (3,5 bar)
• Yüksek su basıncı veya su beslemesinde 500 kPa üzerindedir,
lütfen su beslemesi için Basınç Düşürme Valfi takın. Basınç bundan
yüksekse Tank Ünitesine hasar verebilir.
• Tank Ünitesi boru konektörü i hattı boyunca aşağıdaki teknik
özelliğe sahip bir Basınç Düşürme Valfi (sahada tedarik) takılması
şiddetle önerilir. Bu valfl eri bulmak için Tipik Boru Tesisatı Kurulumu
bölümüne bakın.
Önerilen Basınç Düşürme Valfi teknik özellikleri:
- Ayarlanan basınç: 0,35 MPa (3,5 bar)
• Duş veya musluk kullanımı için uygun sıcaklığa sahip su beslemek
üzere Tank Ünitesi Boru Konektörüne j bir musluk bağlanması
gerekir. Aksi takdirde haşlanmaya neden olabilir.
• Borunun doğru şekilde bağlanmaması Tank Ünitesi arızasına
neden olabilir.
(C) Basınç Tahliye Valfi Boşaltma Boru Tesisatı İşi
• Basınç tahliye Valfi hortum çıkışına bir boşaltma hortumu
bağlayın .
h
• Buzlanmasız bir ortam için hortum kesintisiz şekilde aşağı yönlü
takılmalı ve açık bırakılmalıdır.
• Boşaltma hortumu uzunsa, boşaltma borusunun dalgalı bir
yapıya sahip olmasını önlemek için boruya kadar uzanan bir
metal destek parçası kullanın.
• Bu boşaltma hortumundan su damlayabilir. Bu nedenle hortum
çıkışı kapatılmadan veya engellenmeden hortumu yönlendirmek
gerekir.
•
Bu hortumu, amonyak gazı, sülfürik gaz vs. üretebilen
kanalizasyon veya temizleme hortumuna sokmayın.
DİKKAT
Nominal Akış Hızı (lt/dak)
Dış Ünite Soğutma
UD03HE5-1 9,2
UD05HE5-1 12,9
UD07HE5-1 17,6
UD09HE5-1 20,1
Isıtma
9,2
14,3
20,1
25,8
