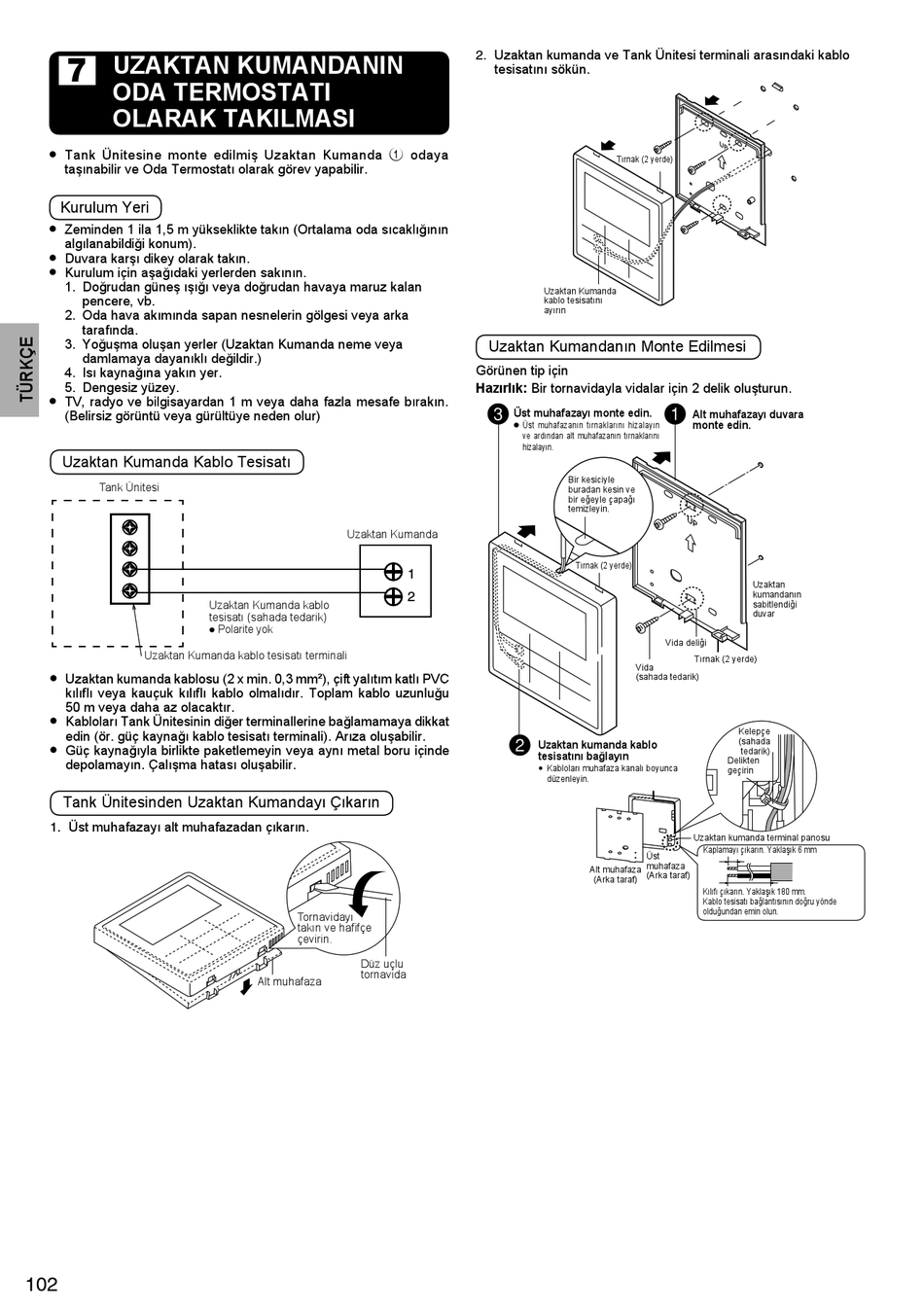

UZAKTAN KUMANDANIN
7
ODA TERMOSTATI
OLARAK TAKILMASI
• Tank Ünitesine monte edilmiş Uzaktan Kumanda 1 odaya
taşınabilir ve Oda Termostatı olarak görev yapabilir.
Kurulum Yeri
• Zeminden 1 ila 1,5 m yükseklikte takın (Ortalama oda sıcaklığının
algılanabildiği konum).
• Duvara karşı dikey olarak takın.
• Kurulum için aşağıdaki yerlerden sakının.
1. Doğrudan güneş ışığı veya doğrudan havaya maruz kalan
pencere, vb.
2. Oda hava akımında sapan nesnelerin gölgesi veya arka
tarafında.
3. Yoğuşma oluşan yerler (Uzaktan Kumanda neme veya
damlamaya dayanıklı değildir.)
4. Isı kaynağına yakın yer.
5. Dengesiz yüzey.
• TV, radyo ve bilgisayardan 1 m veya daha fazla mesafe bırakın.
(Belirsiz görüntü veya gürültüye neden olur)
Uzaktan Kumanda Kablo Tesisatı
Tank Ünitesi
Uzaktan Kumanda kablo tesisatı terminali
• Uzaktan kumanda kablosu (2 x min. 0,3 mm²), çift yalıtım katlı PVC
kılıfl ı veya kauçuk kılıfl ı kablo olmalıdır. Toplam kablo uzunluğu
50 m veya daha az olacaktır.
• Kabloları Tank Ünitesinin diğer terminallerine bağlamamaya dikkat
edin (ör. güç kaynağı kablo tesisatı terminali). Arıza oluşabilir.
• Güç kaynağıyla birlikte paketlemeyin veya aynı metal boru içinde
depolamayın. Çalışma hatası oluşabilir.
Tank Ünitesinden Uzaktan Kumandayı Çıkarın
1. Üst muhafazayı alt muhafazadan çıkarın.
102
Uzaktan Kumanda
Uzaktan Kumanda kablo
tesisatı (sahada tedarik)
Polarite yok
•
Tornavidayı
takın ve hafi fçe
çevirin.
Düz uçlu
tornavida
Alt muhafaza
2. Uzaktan kumanda ve Tank Ünitesi terminali arasındaki kablo
tesisatını sökün.
Uzaktan Kumanda
kablo tesisatını
ayırın
Uzaktan Kumandanın Monte Edilmesi
Görünen tip için
Hazırlık: Bir tornavidayla vidalar için 2 delik oluşturun.
Üst muhafazayı monte edin.
•
Üst muhafazanın tırnaklarını hizalayın
ve ardından alt muhafazanın tırnaklarını
hizalayın.
Bir kesiciyle
buradan kesin ve
bir eğeyle çapağı
temizleyin.
Tırnak (2 yerde)
1
2
Uzaktan kumanda kablo
tesisatını bağlayın
•
Kabloları muhafaza kanalı boyunca
düzenleyin.
Tırnak (2 yerde)
Alt muhafazayı duvara
monte edin.
U P
Uzaktan
kumandanın
sabitlendiği
duvar
Vida deliği
Tırnak (2 yerde)
Vida
(sahada tedarik)
Kelepçe
(sahada
tedarik)
Delikten
geçirin
Uzaktan kumanda terminal panosu
Kaplamayı çıkarın. Yaklaşık 6 mm
Üst
muhafaza
Alt muhafaza
(Arka taraf)
(Arka taraf)
Kılıfı çıkarın. Yaklaşık 180 mm.
Kablo tesisatı bağlantısının doğru yönde
olduğundan emin olun.
