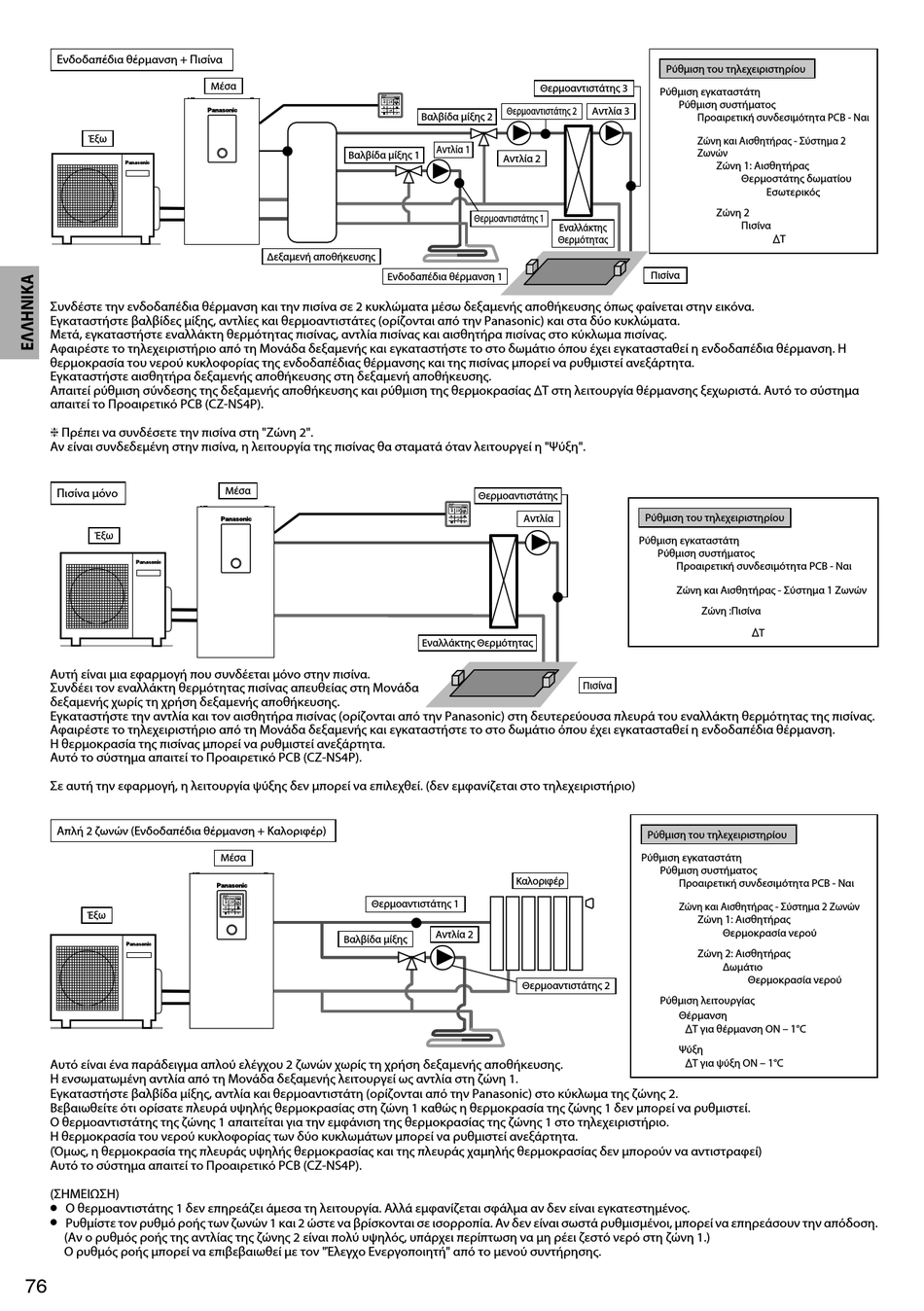

Ενδοδαπέδια θέρμανση + Πισίνα
Έξω
Συνδέστε την ενδοδαπέδια θέρμανση και την πισίνα σε 2 κυκλώματα μέσω δεξαμενής αποθήκευσης όπως φαίνεται στην εικόνα.
Εγκαταστήστε βαλβίδες μίξης, αντλίες και θερμοαντιστάτες (ορίζονται από την Panasonic) και στα δύο κυκλώματα.
Μετά, εγκαταστήστε εναλλάκτη θερμότητας πισίνας, αντλία πισίνας και αισθητήρα πισίνας στο κύκλωμα πισίνας.
Αφαιρέστε το τηλεχειριστήριο από τη Μονάδα δεξαμενής και εγκαταστήστε το στο δωμάτιο όπου έχει εγκατασταθεί η ενδοδαπέδια θέρμανση. Η
θερμοκρασία του νερού κυκλοφορίας της ενδοδαπέδιας θέρμανσης και της πισίνας μπορεί να ρυθμιστεί ανεξάρτητα.
Εγκαταστήστε αισθητήρα δεξαμενής αποθήκευσης στη δεξαμενή αποθήκευσης.
Απαιτεί ρύθμιση σύνδεσης της δεξαμενής αποθήκευσης και ρύθμιση της θερμοκρασίας T στη λειτουργία θέρμανσης ξεχωριστά. Αυτό το σύστημα
απαιτεί το Προαιρετικό PCB (CZ-NS4P).
 Πρέπει να συνδέσετε την πισίνα στη "Ζώνη 2".
Αν είναι συνδεδεμένη στην πισίνα, η λειτουργία της πισίνας θα σταματά όταν λειτουργεί η "Ψύξη".
Πισίνα μόνο
Έξω
Αυτή είναι μια εφαρμογή που συνδέεται μόνο στην πισίνα.
Συνδέει τον εναλλάκτη θερμότητας πισίνας απευθείας στη Μονάδα
δεξαμενής χωρίς τη χρήση δεξαμενής αποθήκευσης.
Εγκαταστήστε την αντλία και τον αισθητήρα πισίνας (ορίζονται από την Panasonic) στη δευτερεύουσα πλευρά του εναλλάκτη θερμότητας της πισίνας.
Αφαιρέστε το τηλεχειριστήριο από τη Μονάδα δεξαμενής και εγκαταστήστε το στο δωμάτιο όπου έχει εγκατασταθεί η ενδοδαπέδια θέρμανση.
Η θερμοκρασία της πισίνας μπορεί να ρυθμιστεί ανεξάρτητα.
Αυτό το σύστημα απαιτεί το Προαιρετικό PCB (CZ-NS4P).
Σε αυτή την εφαρμογή, η λειτουργία ψύξης δεν μπορεί να επιλεχθεί. (δεν εμφανίζεται στο τηλεχειριστήριο)
Απλή 2 ζωνών (Ενδοδαπέδια θέρμανση + Καλοριφέρ)
Έξω
Αυτό είναι ένα παράδειγμα απλού ελέγχου 2 ζωνών χωρίς τη χρήση δεξαμενής αποθήκευσης.
Η ενσωματωμένη αντλία από τη Μονάδα δεξαμενής λειτουργεί ως αντλία στη ζώνη 1.
Εγκαταστήστε βαλβίδα μίξης, αντλία και θερμοαντιστάτη (ορίζονται από την Panasonic) στο κύκλωμα της ζώνης 2.
Βεβαιωθείτε ότι ορίσατε πλευρά υψηλής θερμοκρασίας στη ζώνη 1 καθώς η θερμοκρασία της ζώνης 1 δεν μπορεί να ρυθμιστεί.
Ο θερμοαντιστάτης της ζώνης 1 απαιτείται για την εμφάνιση της θερμοκρασίας της ζώνης 1 στο τηλεχειριστήριο.
Η θερμοκρασία του νερού κυκλοφορίας των δύο κυκλωμάτων μπορεί να ρυθμιστεί ανεξάρτητα.
(Όμως, η θερμοκρασία της πλευράς υψηλής θερμοκρασίας και της πλευράς χαμηλής θερμοκρασίας δεν μπορούν να αντιστραφεί)
Αυτό το σύστημα απαιτεί το Προαιρετικό PCB (CZ-NS4P).
(ΣΗΜΕΙΩΣΗ)
•
Ο θερμοαντιστάτης 1 δεν επηρεάζει άμεσα τη λειτουργία. Αλλά εμφανίζεται σφάλμα αν δεν είναι εγκατεστημένος.
•
Ρυθμίστε τον ρυθμό ροής των ζωνών 1 και 2 ώστε να βρίσκονται σε ισορροπία. Αν δεν είναι σωστά ρυθμισμένοι, μπορεί να επηρεάσουν την απόδοση.
(Αν ο ρυθμός ροής της αντλίας της ζώνης 2 είναι πολύ υψηλός, υπάρχει περίπτωση να μη ρέει ζεστό νερό στη ζώνη 1.)
Ο ρυθμός ροής μπορεί να επιβεβαιωθεί με τον "Έλεγχο Ενεργοποιητή" από το μενού συντήρησης.
76
Μέσα
Βαλβίδα μίξης 1
Δεξαμενή αποθήκευσης
Μέσα
Μέσα
Θερμοαντιστάτης 1
Βαλβίδα μίξης
Θερμοαντιστάτης 3
Θερμοαντιστάτης 2
Βαλβίδα μίξης 2
Αντλία 1
Αντλία 2
Θερμοαντιστάτης 1
Εναλλάκτης
Θερμότητας
Ενδοδαπέδια θέρμανση 1
Θερμοαντιστάτης
Αντλία
Εναλλάκτης Θερμότητας
Καλοριφέρ
Αντλία 2
Θερμοαντιστάτης 2
Ρύθμιση του τηλεχειριστηρίου
Ρύθμιση εγκαταστάτη
Ρύθμιση συστήματος
Αντλία 3
Προαιρετική συνδεσιμότητα PCB - Ναι
Ζώνη και Αισθητήρας - Σύστημα 2
Ζωνών
Ζώνη 1: Αισθητήρας
Θερμοστάτης δωματίου
Ζώνη 2
Πισίνα
Πισίνα
Ρύθμιση του τηλεχειριστηρίου
Ρύθμιση εγκαταστάτη
Ρύθμιση συστήματος
Προαιρετική συνδεσιμότητα PCB - Ναι
Ζώνη και Αισθητήρας - Σύστημα 1 Ζωνών
Ζώνη :Πισίνα
Πισίνα
Ρύθμιση του τηλεχειριστηρίου
Ρύθμιση εγκαταστάτη
Ρύθμιση συστήματος
Προαιρετική συνδεσιμότητα PCB - Ναι
Ζώνη και Αισθητήρας - Σύστημα 2 Ζωνών
Ζώνη 1: Αισθητήρας
Θερμοκρασία νερού
Ζώνη 2: Αισθητήρας
Δωμάτιο
Θερμοκρασία νερού
Ρύθμιση λειτουργίας
Θέρμανση
T για θέρμανση ON – 1°C
Ψύξη
T για ψύξη ON – 1°C
Εσωτερικός
T
