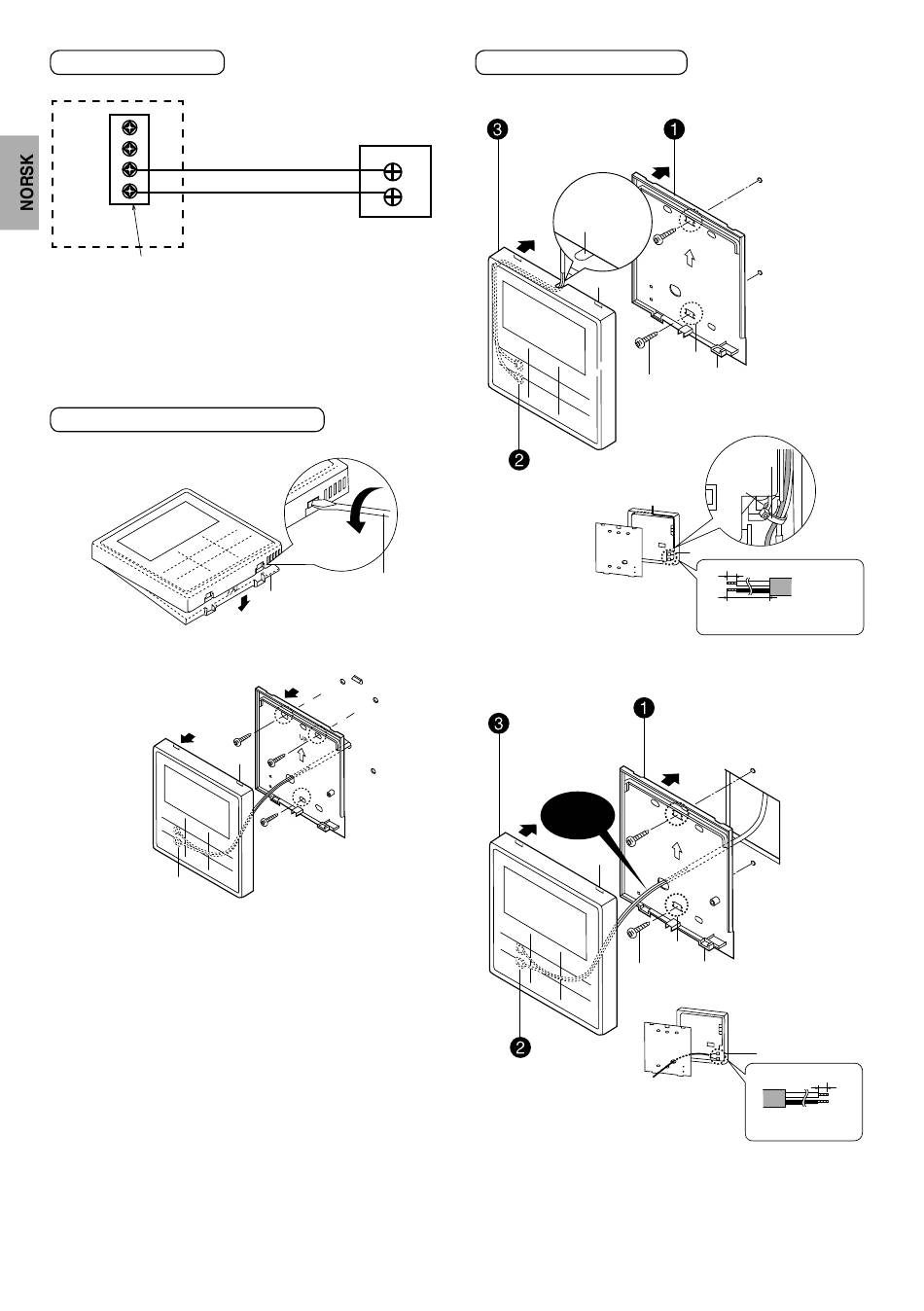

Fjernkontroll-ledninger
Tankenhet
Terminal for fjernkontroll-ledninger
•
Fjernkontrollkabelen skal være (2 x min 0,3 mm²), dobbelt
isolasjonslag av PVC-isolasjon eller gummi-isolasjon. Total
kabellengde skal være 50 m eller mindre.
•
Pass nøye på at det ikke tilkobles kabler til andre terminaler i
tankenheten (f.eks. ledningsterminalen for strømkilden). Det kan
oppstå funksjonsfeil.
•
Ikke bind sammen med strømkildeledningen eller lagre i det samme
metallrøret. Det kan oppstå driftsfeil.
Fjern fjernkontrollen fra tankenheten
1. Fjern det øvre huset fra det nedre huset.
2. Fjern ledningen mellom fjernkontrollen og terminalen for
tankenheten.
Koble fra fjernkontroll-
ledninger
40
Fjernkontroll
Fjernkontroll-ledninger
(feltforsyning)
•
Ingen polaritet
Sett inn
skrutrekkeren og
vri litt.
Flatbladet
skrutrekker
Nedre
hus
Hake
(2 steder)
Montering av fjernkontrollen
For avdekket type
Klargjøring: Lag 2 hull for skruer med en skrutrekker.
Monter det øvre huset.
•
Tilpass hakene på det øvre
huset og tilpass deretter
hakene på det nedre huset.
1
2
Skjær her med
en avbiter og
fjern gradene
med en fi l.
Hake (2 steder)
Koble til fjernkontroll-
ledninger
•
Plasser ledningene i sporet i huset.
For innebygd rør
Klargjøring: Lag 2 hull for skruer med en skrutrekker.
Monter det øvre huset.
•
Tilpass hakene på det øvre
huset og tilpass deretter
hakene på det nedre huset.
Sørg for at
ledningene
ikke kan
fanges opp.
Hake (2 steder)
Koble til
fjernkontroll-
ledninger
Monter nedre hus på veggen.
U P
Veggen der
fjernkontrollen
skal festes
Skruehull
Hake (2 steder)
Skrue
(feltforsyning)
Klemme
(feltforsyning)
Før gjennom
hullet
Fjernkontroll terminaltavle
Fjern lakken. Ca. 6 mm
Øvre hus
(bakside)
Nedre hus
(bakside)
Fjern skjermen. Ca. 180 mm.
Sørg for at ledningstilkoblingene har
korrekt retning.
Monter nedre hus på
veggen.
•
Før ledningen gjennom hullet
på midten av det nedre huset.
U P
Skruehull
Skrue Hake (2 steder)
(feltforsyning)
Fjernkontroll
terminaltavle
Øvre hus
(bakside)
Nedre hus
(bakside)
Sørg for at
ledningstilkoblingene har
korrekt retning.
Fjern lakken. Ca. 6 mm
