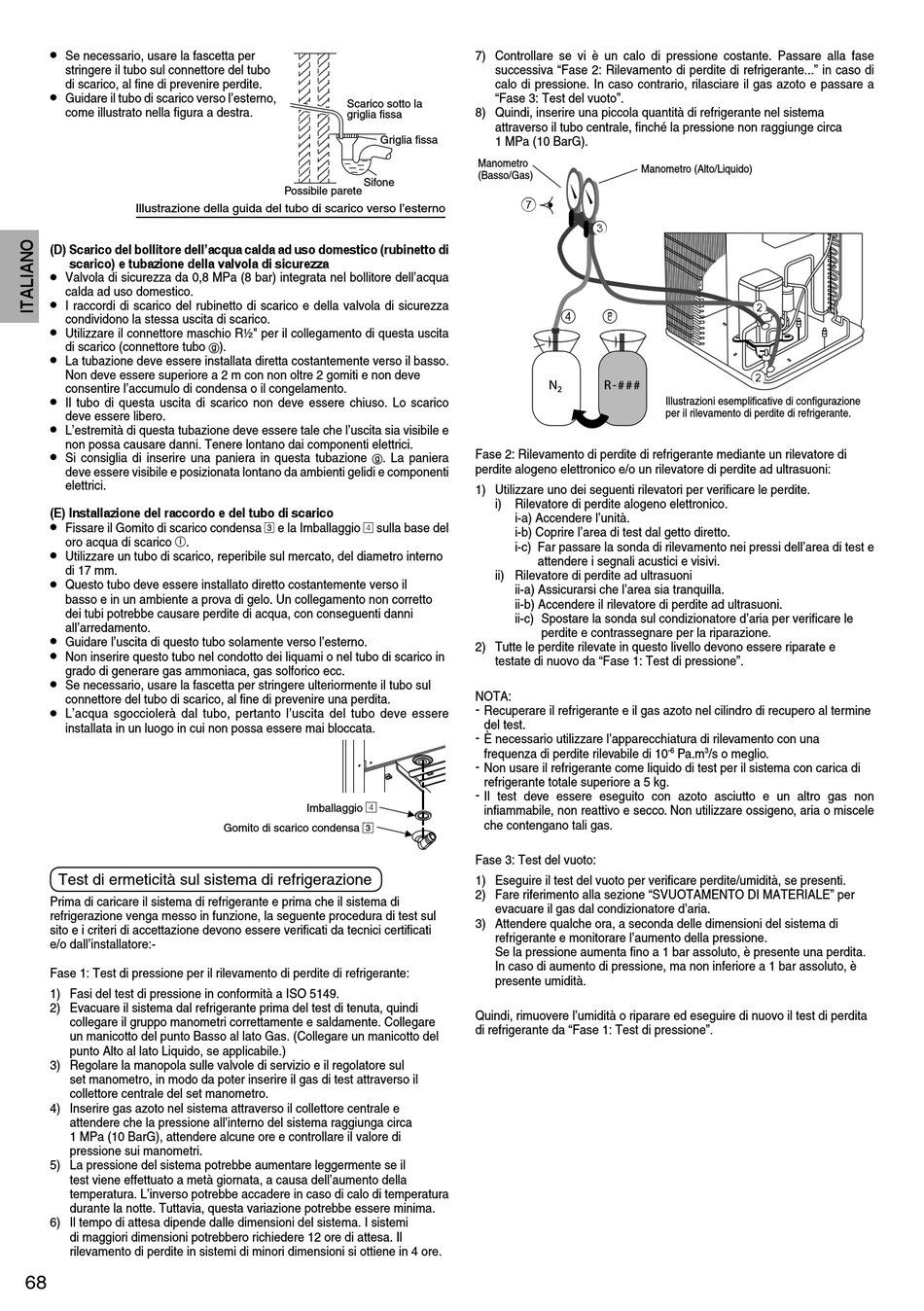

Se necessario, usare la fascetta per
stringere il tubo sul connettore del tubo
di scarico, al fi ne di prevenire perdite.
•
Guidare il tubo di scarico verso l'esterno,
come illustrato nella fi gura a destra.
Illustrazione della guida del tubo di scarico verso l'esterno
(D) Scarico del bollitore dell'acqua calda ad uso domestico (rubinetto di
scarico) e tubazione della valvola di sicurezza
•
Valvola di sicurezza da 0,8 MPa (8 bar) integrata nel bollitore dell'acqua
calda ad uso domestico.
•
I raccordi di scarico del rubinetto di scarico e della valvola di sicurezza
condividono la stessa uscita di scarico.
•
Utilizzare il connettore maschio R½" per il collegamento di questa uscita
di scarico (connettore tubo
•
La tubazione deve essere installata diretta costantemente verso il basso.
Non deve essere superiore a 2 m con non oltre 2 gomiti e non deve
consentire l'accumulo di condensa o il congelamento.
•
Il tubo di questa uscita di scarico non deve essere chiuso. Lo scarico
deve essere libero.
•
L'estremità di questa tubazione deve essere tale che l'uscita sia visibile e
non possa causare danni. Tenere lontano dai componenti elettrici.
•
Si consiglia di inserire una paniera in questa tubazione
deve essere visibile e posizionata lontano da ambienti gelidi e componenti
elettrici.
(E) Installazione del raccordo e del tubo di scarico
•
Fissare il Gomito di scarico condensa 3 e la Imballaggio 4 sulla base del
oro acqua di scarico .
i
•
Utilizzare un tubo di scarico, reperibile sul mercato, del diametro interno
di 17 mm.
•
Questo tubo deve essere installato diretto costantemente verso il
basso e in un ambiente a prova di gelo. Un collegamento non corretto
dei tubi potrebbe causare perdite di acqua, con conseguenti danni
all'arredamento.
•
Guidare l'uscita di questo tubo solamente verso l'esterno.
•
Non inserire questo tubo nel condotto dei liquami o nel tubo di scarico in
grado di generare gas ammoniaca, gas solforico ecc.
•
Se necessario, usare la fascetta per stringere ulteriormente il tubo sul
connettore del tubo di scarico, al fi ne di prevenire una perdita.
•
L'acqua sgocciolerà dal tubo, pertanto l'uscita del tubo deve essere
installata in un luogo in cui non possa essere mai bloccata.
Test di ermeticità sul sistema di refrigerazione
Prima di caricare il sistema di refrigerante e prima che il sistema di
refrigerazione venga messo in funzione, la seguente procedura di test sul
sito e i criteri di accettazione devono essere verifi cati da tecnici certifi cati
e/o dall'installatore:-
Fase 1: Test di pressione per il rilevamento di perdite di refrigerante:
1) Fasi del test di pressione in conformità a ISO 5149.
2) Evacuare il sistema dal refrigerante prima del test di tenuta, quindi
collegare il gruppo manometri correttamente e saldamente. Collegare
un manicotto del punto Basso al lato Gas. (Collegare un manicotto del
punto Alto al lato Liquido, se applicabile.)
3) Regolare la manopola sulle valvole di servizio e il regolatore sul
set manometro, in modo da poter inserire il gas di test attraverso il
collettore centrale del set manometro.
4) Inserire gas azoto nel sistema attraverso il collettore centrale e
attendere che la pressione all'interno del sistema raggiunga circa
1 MPa (10 BarG), attendere alcune ore e controllare il valore di
pressione sui manometri.
5) La pressione del sistema potrebbe aumentare leggermente se il
test viene effettuato a metà giornata, a causa dell'aumento della
temperatura. L'inverso potrebbe accadere in caso di calo di temperatura
durante la notte. Tuttavia, questa variazione potrebbe essere minima.
6) Il tempo di attesa dipende dalle dimensioni del sistema. I sistemi
di maggiori dimensioni potrebbero richiedere 12 ore di attesa. Il
rilevamento di perdite in sistemi di minori dimensioni si ottiene in 4 ore.
68
Scarico sotto la
griglia fi ssa
Griglia fi ssa
Sifone
Possibile parete
).
g
. La paniera
g
Imballaggio 4
Gomito di scarico condensa 3
7) Controllare se vi è un calo di pressione costante. Passare alla fase
successiva "Fase 2: Rilevamento di perdite di refrigerante..." in caso di
calo di pressione. In caso contrario, rilasciare il gas azoto e passare a
"Fase 3: Test del vuoto".
8) Quindi, inserire una piccola quantità di refrigerante nel sistema
attraverso il tubo centrale, fi nché la pressione non raggiunge circa
1 MPa (10 BarG).
Manometro
Manometro (Alto/Liquido)
(Basso/Gas)
7
3
4 8
N R-###
2
Fase 2: Rilevamento di perdite di refrigerante mediante un rilevatore di
perdite alogeno elettronico e/o un rilevatore di perdite ad ultrasuoni:
1) Utilizzare uno dei seguenti rilevatori per verifi care le perdite.
i) Rilevatore di perdite alogeno elettronico.
i-a) Accendere l'unità.
i-b) Coprire l'area di test dal getto diretto.
i-c) Far passare la sonda di rilevamento nei pressi dell'area di test e
attendere i segnali acustici e visivi.
ii) Rilevatore di perdite ad ultrasuoni
ii-a) Assicurarsi che l'area sia tranquilla.
ii-b) Accendere il rilevatore di perdite ad ultrasuoni.
ii-c) Spostare la sonda sul condizionatore d'aria per verifi care le
perdite e contrassegnare per la riparazione.
2) Tutte le perdite rilevate in questo livello devono essere riparate e
testate di nuovo da "Fase 1: Test di pressione".
NOTA:
- Recuperare il refrigerante e il gas azoto nel cilindro di recupero al termine
del test.
- È necessario utilizzare l'apparecchiatura di rilevamento con una
frequenza di perdite rilevabile di 10
- Non usare il refrigerante come liquido di test per il sistema con carica di
refrigerante totale superiore a 5 kg.
- Il test deve essere eseguito con azoto asciutto e un altro gas non
infi ammabile, non reattivo e secco. Non utilizzare ossigeno, aria o miscele
che contengano tali gas.
Fase 3: Test del vuoto:
1) Eseguire il test del vuoto per verifi care perdite/umidità, se presenti.
2) Fare riferimento alla sezione "SVUOTAMENTO DI MATERIALE" per
evacuare il gas dal condizionatore d'aria.
3) Attendere qualche ora, a seconda delle dimensioni del sistema di
refrigerante e monitorare l'aumento della pressione.
Se la pressione aumenta fi no a 1 bar assoluto, è presente una perdita.
In caso di aumento di pressione, ma non inferiore a 1 bar assoluto, è
presente umidità.
Quindi, rimuovere l'umidità o riparare ed eseguire di nuovo il test di perdita
di refrigerante da "Fase 1: Test di pressione".
2
2
Illustrazioni esemplifi cative di confi gurazione
per il rilevamento di perdite di refrigerante.
-6 Pa.m 3 /s o meglio.
