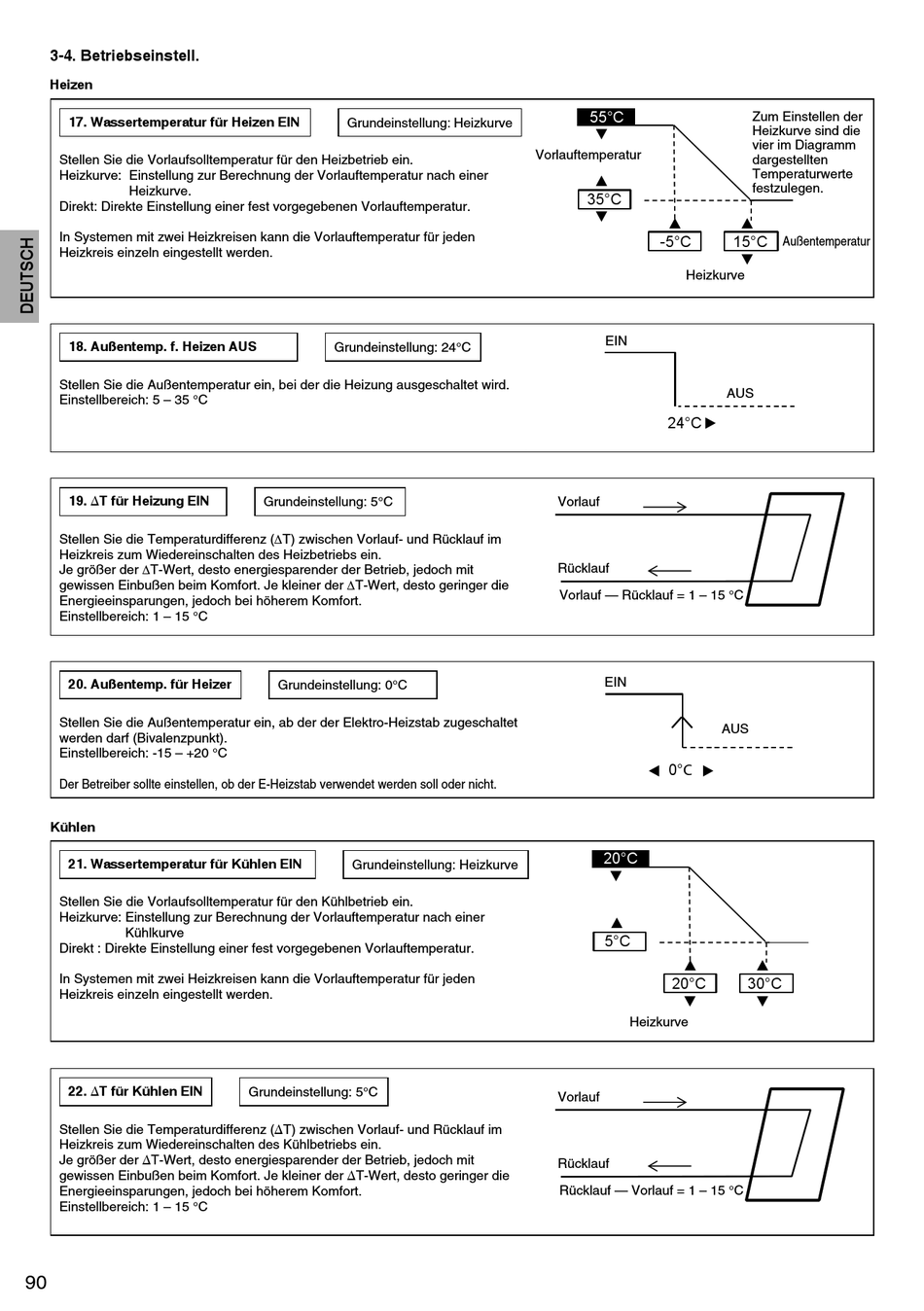

3-4. Betriebseinstell.
Heizen
17. Wassertemperatur für Heizen EIN
Stellen Sie die Vorlaufsolltemperatur für den Heizbetrieb ein.
Heizkurve: Einstellung zur Berechnung der Vorlauftemperatur nach einer
Heizkurve.
Direkt: Direkte Einstellung einer fest vorgegebenen Vorlauftemperatur.
In Systemen mit zwei Heizkreisen kann die Vorlauftemperatur für jeden
Heizkreis einzeln eingestellt werden.
18. Außentemp. f. Heizen AUS
Stellen Sie die Außentemperatur ein, bei der die Heizung ausgeschaltet wird.
Einstellbereich: 5 – 35 °C
19. ∆T für Heizung EIN
Stellen Sie die Temperaturdifferenz (T) zwischen Vorlauf- und Rücklauf im
Heizkreis zum Wiedereinschalten des Heizbetriebs ein.
Je größer der T-Wert, desto energiesparender der Betrieb, jedoch mit
gewissen Einbußen beim Komfort. Je kleiner der T-Wert, desto geringer die
Energieeinsparungen, jedoch bei höherem Komfort.
Einstellbereich: 1 – 15 °C
20. Außentemp. für Heizer
Stellen Sie die Außentemperatur ein, ab der der Elektro-Heizstab zugeschaltet
werden darf (Bivalenzpunkt).
Einstellbereich: -15 – +20 °C
Der Betreiber sollte einstellen, ob der E-Heizstab verwendet werden soll oder nicht.
Kühlen
21. Wassertemperatur für Kühlen EIN
Stellen Sie die Vorlaufsolltemperatur für den Kühlbetrieb ein.
Heizkurve: Einstellung zur Berechnung der Vorlauftemperatur nach einer
Kühlkurve
Direkt : Direkte Einstellung einer fest vorgegebenen Vorlauftemperatur.
In Systemen mit zwei Heizkreisen kann die Vorlauftemperatur für jeden
Heizkreis einzeln eingestellt werden.
22. ∆T für Kühlen EIN
Stellen Sie die Temperaturdifferenz (∆T) zwischen Vorlauf- und Rücklauf im
Heizkreis zum Wiedereinschalten des Kühlbetriebs ein.
Je größer der ∆T-Wert, desto energiesparender der Betrieb, jedoch mit
gewissen Einbußen beim Komfort. Je kleiner der ∆T-Wert, desto geringer die
Energieeinsparungen, jedoch bei höherem Komfort.
Einstellbereich: 1 – 15 °C
90
Grundeinstellung: Heizkurve
Grundeinstellung: 24°C
Grundeinstellung: 5°C
Grundeinstellung: 0°C
Grundeinstellung: Heizkurve
Grundeinstellung: 5°C
55°C
Vorlauftemperatur
35°C
-5°C
Heizkurve
EIN
24°C
Vorlauf
Rücklauf
Vorlauf — Rücklauf = 1 – 15 °C
EIN
0°C
20°C
5°C
20°C
Heizkurve
Vorlauf
Rücklauf
Rücklauf — Vorlauf = 1 – 15 °C
Zum Einstellen der
Heizkurve sind die
vier im Diagramm
dargestellten
Temperaturwerte
festzulegen.
15°C
Außentemperatur
AUS
AUS
30°C
