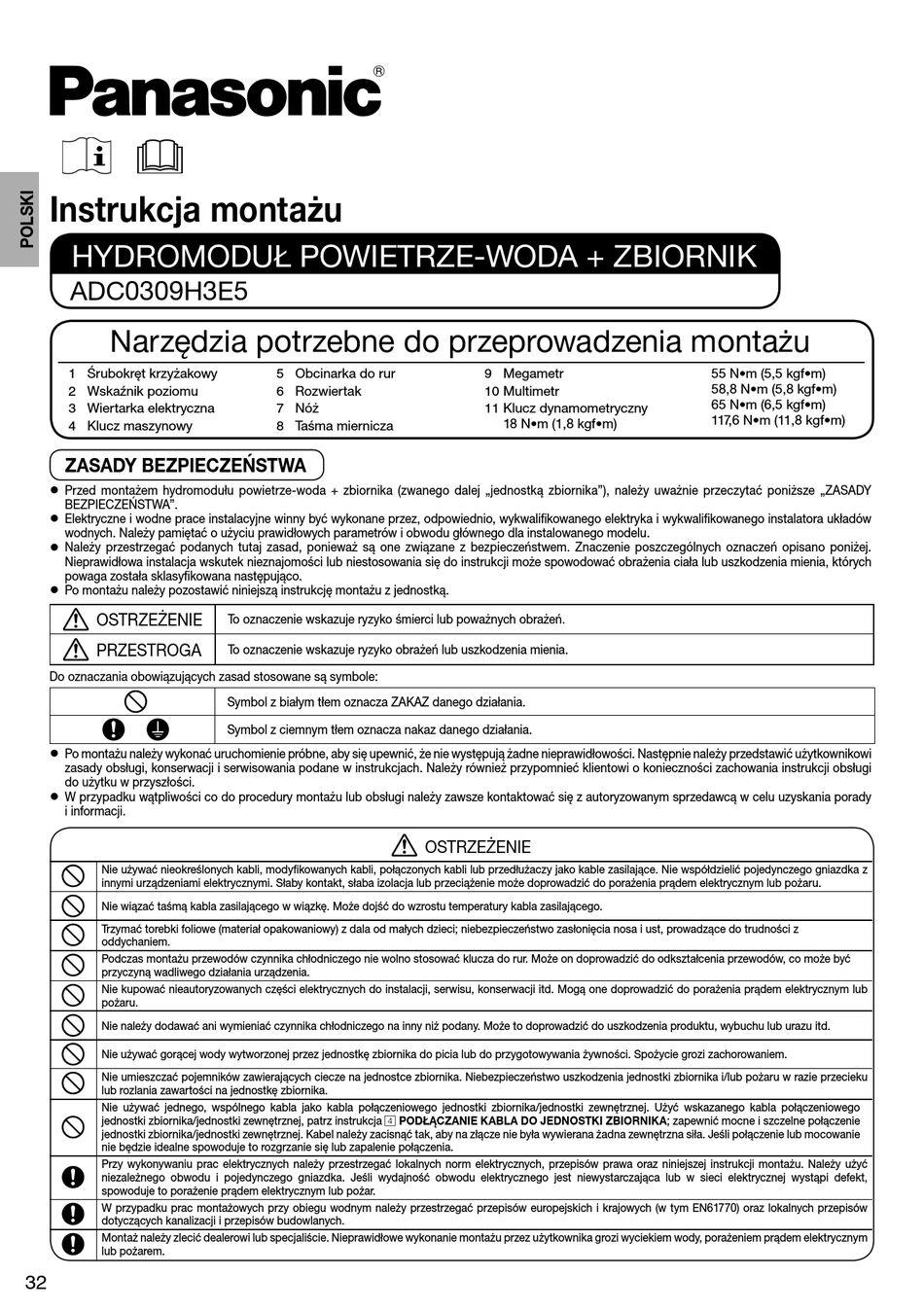

Instrukcja montażu
HYDROMODUŁ POWIETRZE-WODA + ZBIORNIK
ADC0309H3E5
Narzędzia potrzebne do przeprowadzenia montażu
1 Śrubokręt krzyżakowy
2 Wskaźnik poziomu
3 Wiertarka elektryczna
4 Klucz maszynowy
ZASADY BEZPIECZEŃSTWA
•
Przed montażem hydromodułu powietrze-woda + zbiornika (zwanego dalej „jednostką zbiornika"), należy uważnie przeczytać poniższe „ZASADY
BEZPIECZEŃSTWA".
•
Elektryczne i wodne prace instalacyjne winny być wykonane przez, odpowiednio, wykwalifi kowanego elektryka i wykwalifi kowanego instalatora układów
wodnych. Należy pamiętać o użyciu prawidłowych parametrów i obwodu głównego dla instalowanego modelu.
•
Należy przestrzegać podanych tutaj zasad, ponieważ są one związane z bezpieczeństwem. Znaczenie poszczególnych oznaczeń opisano poniżej.
Nieprawidłowa instalacja wskutek nieznajomości lub niestosowania się do instrukcji może spowodować obrażenia ciała lub uszkodzenia mienia, których
powaga została sklasyfi kowana następująco.
•
Po montażu należy pozostawić niniejszą instrukcję montażu z jednostką.
OSTRZEŻENIE
PRZESTROGA
Do oznaczania obowiązujących zasad stosowane są symbole:
•
Po montażu należy wykonać uruchomienie próbne, aby się upewnić, że nie występują żadne nieprawidłowości. Następnie należy przedstawić użytkownikowi
zasady obsługi, konserwacji i serwisowania podane w instrukcjach. Należy również przypomnieć klientowi o konieczności zachowania instrukcji obsługi
do użytku w przyszłości.
•
W przypadku wątpliwości co do procedury montażu lub obsługi należy zawsze kontaktować się z autoryzowanym sprzedawcą w celu uzyskania porady
i informacji.
Nie używać nieokreślonych kabli, modyfi kowanych kabli, połączonych kabli lub przedłużaczy jako kable zasilające. Nie współdzielić pojedynczego gniazdka z
innymi urządzeniami elektrycznymi. Słaby kontakt, słaba izolacja lub przeciążenie może doprowadzić do porażenia prądem elektrycznym lub pożaru.
Nie wiązać taśmą kabla zasilającego w wiązkę. Może dojść do wzrostu temperatury kabla zasilającego.
Trzymać torebki foliowe (materiał opakowaniowy) z dala od małych dzieci; niebezpieczeństwo zasłonięcia nosa i ust, prowadzące do trudności z
oddychaniem.
Podczas montażu przewodów czynnika chłodniczego nie wolno stosować klucza do rur. Może on doprowadzić do odkształcenia przewodów, co może być
przyczyną wadliwego działania urządzenia.
Nie kupować nieautoryzowanych części elektrycznych do instalacji, serwisu, konserwacji itd. Mogą one doprowadzić do porażenia prądem elektrycznym lub
pożaru.
Nie należy dodawać ani wymieniać czynnika chłodniczego na inny niż podany. Może to doprowadzić do uszkodzenia produktu, wybuchu lub urazu itd.
Nie używać gorącej wody wytworzonej przez jednostkę zbiornika do picia lub do przygotowywania żywności. Spożycie grozi zachorowaniem.
Nie umieszczać pojemników zawierających ciecze na jednostce zbiornika. Niebezpieczeństwo uszkodzenia jednostki zbiornika i/lub pożaru w razie przecieku
lub rozlania zawartości na jednostkę zbiornika.
Nie używać jednego, wspólnego kabla jako kabla połączeniowego jednostki zbiornika/jednostki zewnętrznej. Użyć wskazanego kabla połączeniowego
jednostki zbiornika/jednostki zewnętrznej, patrz instrukcja
jednostki zbiornika/jednostki zewnętrznej. Kabel należy zacisnąć tak, aby na złącze nie była wywierana żadna zewnętrzna siła. Jeśli połączenie lub mocowanie
nie będzie idealne spowoduje to rozgrzanie się lub zapalenie połączenia.
Przy wykonywaniu prac elektrycznych należy przestrzegać lokalnych norm elektrycznych, przepisów prawa oraz niniejszej instrukcji montażu. Należy użyć
niezależnego obwodu i pojedynczego gniazdka. Jeśli wydajność obwodu elektrycznego jest niewystarczająca lub w sieci elektrycznej wystąpi defekt,
spowoduje to porażenie prądem elektrycznym lub pożar.
W przypadku prac montażowych przy obiegu wodnym należy przestrzegać przepisów europejskich i krajowych (w tym EN61770) oraz lokalnych przepisów
dotyczących kanalizacji i przepisów budowlanych.
Montaż należy zlecić dealerowi lub specjaliście. Nieprawidłowe wykonanie montażu przez użytkownika grozi wyciekiem wody, porażeniem prądem elektrycznym
lub pożarem.
32
5 Obcinarka do rur
6 Rozwiertak
7 Nóż
8 Taśma miernicza
To oznaczenie wskazuje ryzyko śmierci lub poważnych obrażeń.
To oznaczenie wskazuje ryzyko obrażeń lub uszkodzenia mienia.
Symbol z białym tłem oznacza ZAKAZ danego działania.
Symbol z ciemnym tłem oznacza nakaz danego działania.
4 PODŁĄCZANIE KABLA DO JEDNOSTKI ZBIORNIKA; zapewnić mocne i szczelne połączenie
9 Megametr
10 Multimetr
11 Klucz dynamometryczny
18 N•m (1,8 kgf•m)
OSTRZEŻENIE
55 N•m (5,5 kgf•m)
58,8 N•m (5,8 kgf•m)
65 N•m (6,5 kgf•m)
117,6 N•m (11,8 kgf•m)
