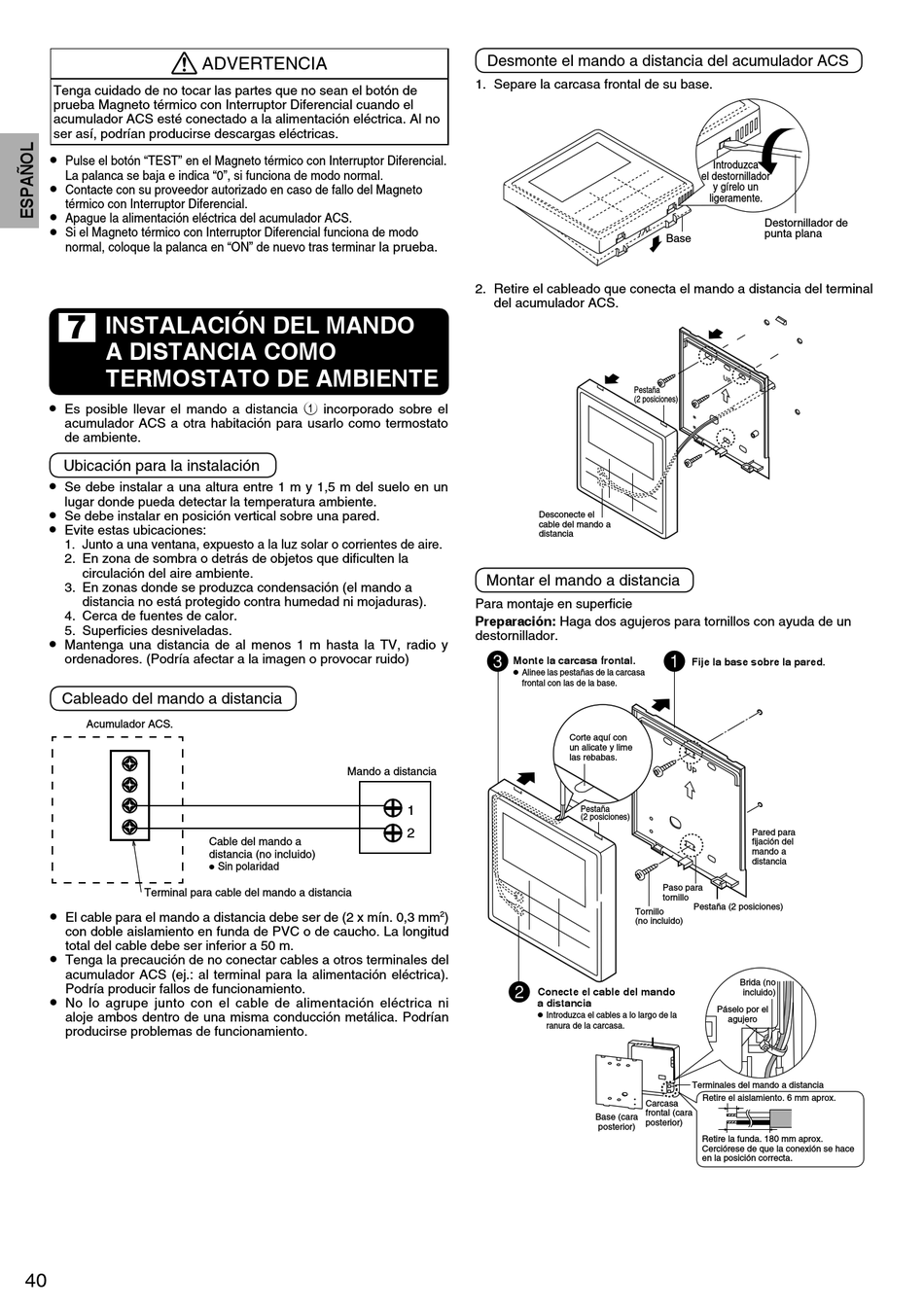

Panasonic ADC0309H3E5 Installationshandbuch Seite 40

Tenga cuidado de no tocar las partes que no sean el botón de
prueba Magneto térmico con Interruptor Diferencial cuando el
acumulador ACS esté conectado a la alimentación eléctrica. Al no
ser así, podrían producirse descargas eléctricas.
•
Pulse el botón "TEST" en el Magneto térmico con Interruptor Diferencial.
La palanca se baja e indica "0", si funciona de modo normal.
•
Contacte con su proveedor autorizado en caso de fallo del Magneto
térmico con Interruptor Diferencial.
•
Apague la alimentación eléctrica del acumulador ACS.
•
Si el Magneto térmico con Interruptor Diferencial funciona de modo
normal, coloque la palanca en "ON" de nuevo tras terminar la prueba.
INSTALACIÓN DEL MANDO
7
A DISTANCIA COMO
TERMOSTATO DE AMBIENTE
• Es posible llevar el mando a distancia 1 incorporado sobre el
acumulador ACS a otra habitación para usarlo como termostato
de ambiente.
Ubicación para la instalación
•
Se debe instalar a una altura entre 1 m y 1,5 m del suelo en un
lugar donde pueda detectar la temperatura ambiente.
•
Se debe instalar en posición vertical sobre una pared.
•
Evite estas ubicaciones:
1. Junto a una ventana, expuesto a la luz solar o corrientes de aire.
2. En zona de sombra o detrás de objetos que difi culten la
circulación del aire ambiente.
3. En zonas donde se produzca condensación (el mando a
distancia no está protegido contra humedad ni mojaduras).
4. Cerca de fuentes de calor.
5. Superfi cies desniveladas.
•
Mantenga una distancia de al menos 1 m hasta la TV, radio y
ordenadores. (Podría afectar a la imagen o provocar ruido)
Cableado del mando a distancia
Acumulador ACS.
Terminal para cable del mando a distancia
•
El cable para el mando a distancia debe ser de (2 x mín. 0,3 mm
con doble aislamiento en funda de PVC o de caucho. La longitud
total del cable debe ser inferior a 50 m.
•
Tenga la precaución de no conectar cables a otros terminales del
acumulador ACS (ej.: al terminal para la alimentación eléctrica).
Podría producir fallos de funcionamiento.
•
No lo agrupe junto con el cable de alimentación eléctrica ni
aloje ambos dentro de una misma conducción metálica. Podrían
producirse problemas de funcionamiento.
40
ADVERTENCIA
Mando a distancia
Cable del mando a
distancia (no incluido)
•
Sin polaridad
Desmonte el mando a distancia del acumulador ACS
1. Separe la carcasa frontal de su base.
2. Retire el cableado que conecta el mando a distancia del terminal
del acumulador ACS.
Desconecte el
cable del mando a
distancia
Montar el mando a distancia
Para montaje en superfi cie
Preparación: Haga dos agujeros para tornillos con ayuda de un
destornillador.
Monte la carcasa frontal.
•
Alinee las pestañas de la carcasa
frontal con las de la base.
Corte aquí con
un alicate y lime
las rebabas.
1 Pestaña
(2 posiciones)
2
2
)
Conecte el cable del mando
a distancia
•
Introduzca el cables a lo largo de la
ranura de la carcasa.
Introduzca
el destornillador
y gírelo un
ligeramente.
Destornillador de
punta plana
Base
Pestaña
(2 posiciones)
Fije la base sobre la pared.
U P
Pared para
fi jación del
mando a
distancia
Paso para
tornillo
Pestaña (2 posiciones)
Tornillo
(no incluido)
Brida (no
incluido)
Páselo por el
agujero
Terminales del mando a distancia
Retire el aislamiento. 6 mm aprox.
Carcasa
frontal (cara
Base (cara
posterior)
posterior)
Retire la funda. 180 mm aprox.
Cerciórese de que la conexión se hace
en la posición correcta.
