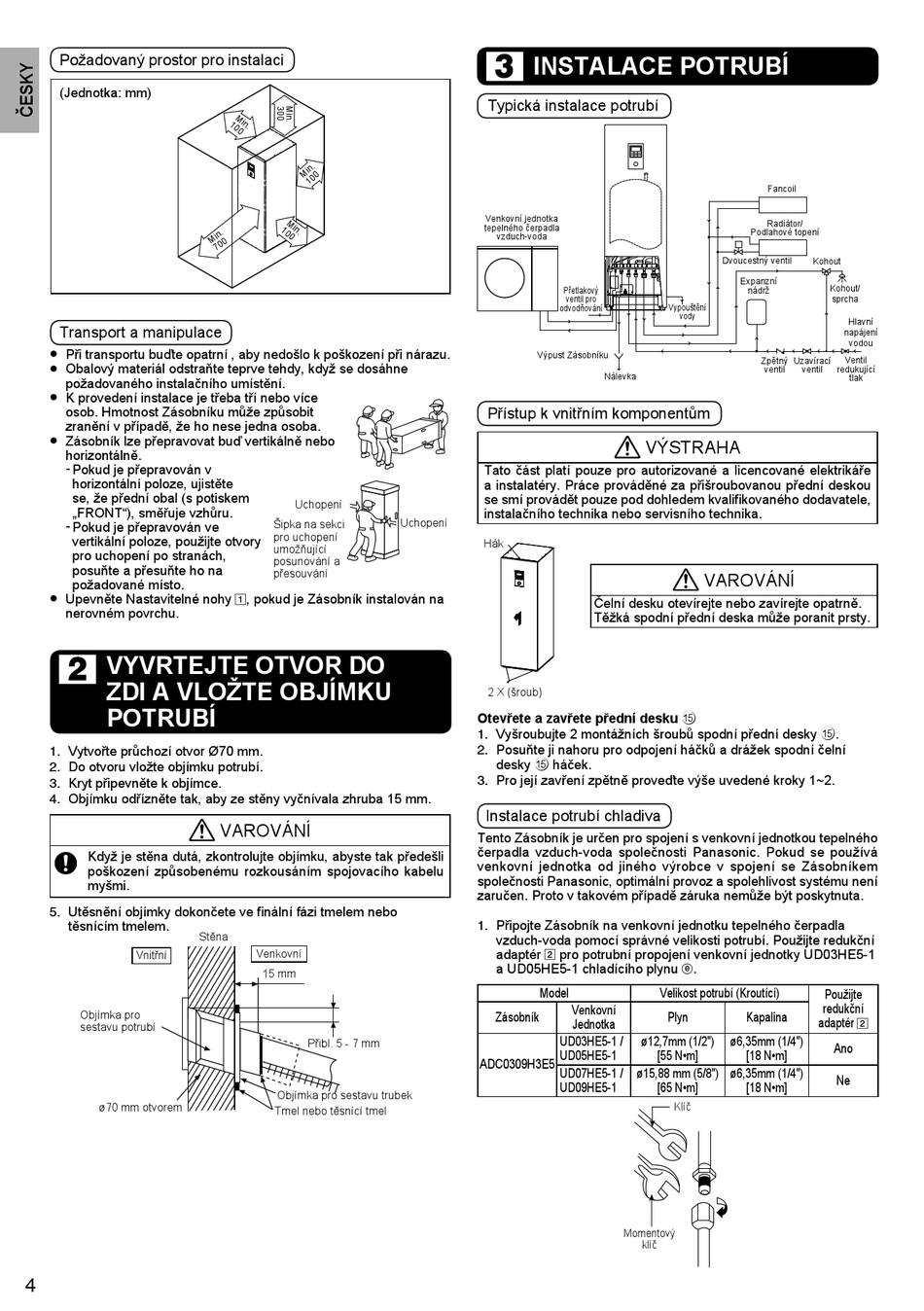

Požadovaný prostor pro instalaci
(Jednotka: mm)
Transport a manipulace
•
Při transportu buďte opatrní , aby nedošlo k poškození při nárazu.
•
Obalový materiál odstraňte teprve tehdy, když se dosáhne
požadovaného instalačního umístění.
•
K provedení instalace je třeba tří nebo více
osob. Hmotnost Zásobníku může způsobit
zranění v případě, že ho nese jedna osoba.
•
Zásobník lze přepravovat buď vertikálně nebo
horizontálně.
- Pokud je přepravován v
horizontální poloze, ujistěte
se, že přední obal (s potiskem
„FRONT"), směřuje vzhůru.
- Pokud je přepravován ve
vertikální poloze, použijte otvory
pro uchopení po stranách,
posuňte a přesuňte ho na
požadované místo.
•
Upevněte Nastavitelné nohy 1 , pokud je Zásobník instalován na
nerovném povrchu.
VYVRTEJTE OTVOR DO
2
ZDI A VLOŽTE OBJÍMKU
POTRUBÍ
1. Vytvořte průchozí otvor Ø70 mm.
2. Do otvoru vložte objímku potrubí.
3. Kryt připevněte k objímce.
4. Objímku odřízněte tak, aby ze stěny vyčnívala zhruba 15 mm.
Když je stěna dutá, zkontrolujte objímku, abyste tak předešli
poškození způsobenému rozkousáním spojovacího kabelu
myšmi.
5. Utěsnění objímky dokončete ve fi nální fázi tmelem nebo
těsnícím tmelem.
Stěna
Vnitřní
Objímka pro
sestavu potrubí
ø70 mm otvorem
4
Uchopení
Šipka na sekci
pro uchopení
umožňující
posunování a
přesouvání
VAROVÁNÍ
Venkovní
15 mm
Přibl. 5 - 7 mm
Objímka pro sestavu trubek
Tmel nebo těsnící tmel
INSTALACE POTRUBÍ
3
Typická instalace potrubí
Venkovní jednotka
tepelného čerpadla
vzduch-voda
Přetlakový
ventil pro
odvodňování
Výpust Zásobníku
Přístup k vnitřním komponentům
Tato část platí pouze pro autorizované a licencované elektrikáře
a instalatéry. Práce prováděné za přišroubovanou přední deskou
se smí provádět pouze pod dohledem kvalifi kovaného dodavatele,
instalačního technika nebo servisního technika.
Uchopení
Hák
2 X (šroub)
Otevřete a zavřete přední desku e
1. Vyšroubujte 2 montážních šroubů spodní přední desky e.
2. Posuňte ji nahoru pro odpojení háčků a drážek spodní čelní
desky e háček.
3. Pro její zavření zpětně proveďte výše uvedené kroky 1~2.
Instalace potrubí chladiva
Tento Zásobník je určen pro spojení s venkovní jednotkou tepelného
čerpadla vzduch-voda společnosti Panasonic. Pokud se používá
venkovní jednotka od jiného výrobce v spojení se Zásobníkem
společnosti Panasonic, optimální provoz a spolehlivost systému není
zaručen. Proto v takovém případě záruka nemůže být poskytnuta.
1. Připojte Zásobník na venkovní jednotku tepelného čerpadla
vzduch-voda pomocí správné velikosti potrubí. Použijte redukční
adaptér 2 pro potrubní propojení venkovní jednotky UD03HE5-1
a UD05HE5-1 chladícího plynu k.
Model
Venkovní
Zásobník
Jednotka
UD03HE5-1 /
UD05HE5-1
ADC0309H3E5
UD07HE5-1 /
UD09HE5-1
Fancoil
Radiátor/
Podlahové topení
Dvoucestný ventil
Expanzní
nádrž
Vypouštění
vody
Zpětný
ventil
Nálevka
VÝSTRAHA
VAROVÁNÍ
Čelní desku otevírejte nebo zavírejte opatrně.
Těžká spodní přední deska může poranit prsty.
Velikost potrubí (Kroutící)
Plyn
Kapalina
ø12,7mm (1/2")
ø6,35mm (1/4")
[55 N•m]
[18 N•m]
ø15,88 mm (5/8")
ø6,35mm (1/4")
[65 N•m]
[18 N•m]
Klíč
Momentový
klíč
Kohout
Kohout/
sprcha
Hlavní
napájení
vodou
Uzavírací
Ventil
ventil
redukující
tlak
Použijte
redukční
adaptér 2
Ano
Ne
