Manometr
(Niskie/
Gaz)
3
Uchwyt
Pompa próżniowa

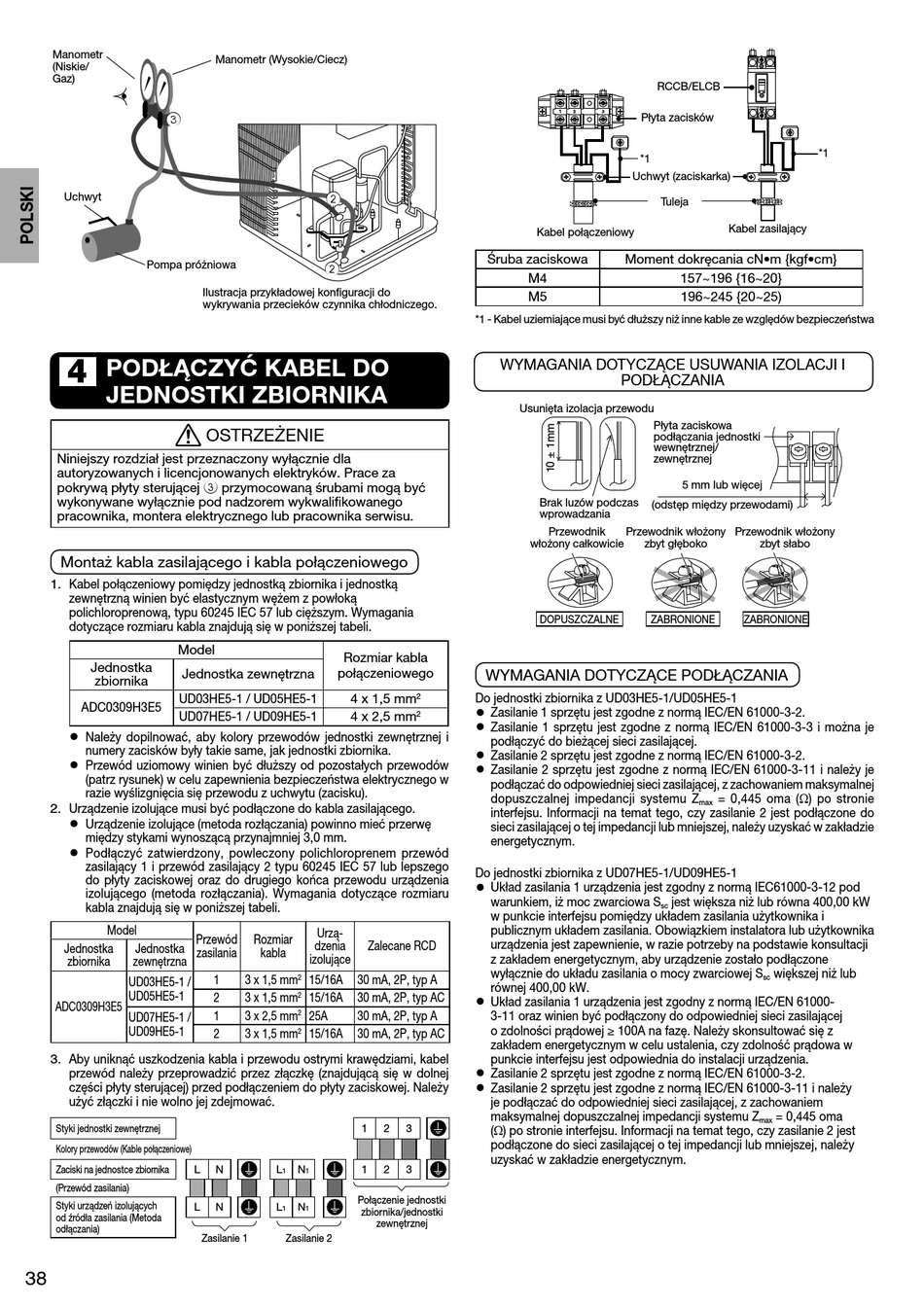

4 PODŁĄCZYĆ KABEL DO
JEDNOSTKI ZBIORNIKA
Niniejszy rozdział jest przeznaczony wyłącznie dla
autoryzowanych i licencjonowanych elektryków. Prace za
pokrywą płyty sterującej 3 przymocowaną śrubami mogą być
wykonywane wyłącznie pod nadzorem wykwalifi kowanego
pracownika, montera elektrycznego lub pracownika serwisu.
Montaż kabla zasilającego i kabla połączeniowego
1. Kabel połączeniowy pomiędzy jednostką zbiornika i jednostką
zewnętrzną winien być elastycznym wężem z powłoką
polichloroprenową, typu 60245 IEC 57 lub cięższym. Wymagania
dotyczące rozmiaru kabla znajdują się w poniższej tabeli.
Model
Jednostka
Jednostka zewnętrzna
zbiornika
UD03HE5-1 / UD05HE5-1
ADC0309H3E5
UD07HE5-1 / UD09HE5-1
•
Należy dopilnować, aby kolory przewodów jednostki zewnętrznej i
numery zacisków były takie same, jak jednostki zbiornika.
•
Przewód uziomowy winien być dłuższy od pozostałych przewodów
(patrz rysunek) w celu zapewnienia bezpieczeństwa elektrycznego w
razie wyślizgnięcia się przewodu z uchwytu (zacisku).
2. Urządzenie izolujące musi być podłączone do kabla zasilającego.
•
Urządzenie izolujące (metoda rozłączania) powinno mieć przerwę
między stykami wynoszącą przynajmniej 3,0 mm.
•
Podłączyć zatwierdzony, powleczony polichloroprenem przewód
zasilający 1 i przewód zasilający 2 typu 60245 IEC 57 lub lepszego
do płyty zaciskowej oraz do drugiego końca przewodu urządzenia
izolującego (metoda rozłączania). Wymagania dotyczące rozmiaru
kabla znajdują się w poniższej tabeli.
Model
Przewód
Jednostka Jednostka
zasilania
zbiornika zewnętrzna
UD03HE5-1 /
UD05HE5-1
ADC0309H3E5
UD07HE5-1 /
UD09HE5-1
3. Aby uniknąć uszkodzenia kabla i przewodu ostrymi krawędziami, kabel
przewód należy przeprowadzić przez złączkę (znajdującą się w dolnej
części płyty sterującej) przed podłączeniem do płyty zaciskowej. Należy
użyć złączki i nie wolno jej zdejmować.
Styki jednostki zewnętrznej
Kolory przewodów (Kable połączeniowe)
Zaciski na jednostce zbiornika L
(Przewód zasilania)
Styki urządzeń izolujących
L
od źródła zasilania (Metoda
odłączania)
38
Manometr (Wysokie/Ciecz)
2
2
Ilustracja przykładowej konfi guracji do
wykrywania przecieków czynnika chłodniczego.
OSTRZEŻENIE
Rozmiar kabla
połączeniowego
4 x 1,5 mm
4 x 2,5 mm
Urzą-
Rozmiar
dzenia Zalecane RCD
kabla
izolujące
1 3 x 1,5 mm 2 15/16A 30 mA, 2P, typ A
2
2 3 x 1,5 mm 15/16A 30 mA, 2P, typ AC
1 3 x 2,5 mm 2 25A 30 mA, 2P, typ A
2 3 x 1,5 mm 2 15/16A 30 mA, 2P, typ AC
1
N L N 1
1 1
Połączenie jednostki
N L N
1 1
zbiornika/jednostki
zewnętrznej
Zasilanie 1 Zasilanie 2
Kabel połączeniowy
Śruba zaciskowa
M4
M5
*1 - Kabel uziemiające musi być dłuższy niż inne kable ze względów bezpieczeństwa
WYMAGANIA DOTYCZĄCE USUWANIA IZOLACJI I
Usunięta izolacja przewodu
Brak luzów podczas
wprowadzania
Przewodnik
włożony całkowicie
DOPUSZCZALNE
WYMAGANIA DOTYCZĄCE PODŁĄCZANIA
2 Do jednostki zbiornika z UD03HE5-1/UD05HE5-1
•
Zasilanie 1 sprzętu jest zgodne z normą IEC/EN 61000-3-2.
2
•
Zasilanie 1 sprzętu jest zgodne z normą IEC/EN 61000-3-3 i można je
podłączyć do bieżącej sieci zasilającej.
•
Zasilanie 2 sprzętu jest zgodne z normą IEC/EN 61000-3-2.
•
Zasilanie 2 sprzętu jest zgodne z normą IEC/EN 61000-3-11 i należy je
podłączać do odpowiedniej sieci zasilającej, z zachowaniem maksymalnej
dopuszczalnej impedancji systemu Z
interfejsu. Informacji na temat tego, czy zasilanie 2 jest podłączone do
sieci zasilającej o tej impedancji lub mniejszej, należy uzyskać w zakładzie
energetycznym.
Do jednostki zbiornika z UD07HE5-1/UD09HE5-1
•
Układ zasilania 1 urządzenia jest zgodny z normą IEC61000-3-12 pod
warunkiem, iż moc zwarciowa S
w punkcie interfejsu pomiędzy układem zasilania użytkownika i
publicznym układem zasilania. Obowiązkiem instalatora lub użytkownika
urządzenia jest zapewnienie, w razie potrzeby na podstawie konsultacji
z zakładem energetycznym, aby urządzenie zostało podłączone
wyłącznie do układu zasilania o mocy zwarciowej S
równej 400,00 kW.
•
Układ zasilania 1 urządzenia jest zgodny z normą IEC/EN 61000-
3-11 oraz winien być podłączony do odpowiedniej sieci zasilającej
o zdolności prądowej ≥ 100A na fazę. Należy skonsultować się z
zakładem energetycznym w celu ustalenia, czy zdolność prądowa w
punkcie interfejsu jest odpowiednia do instalacji urządzenia.
•
Zasilanie 2 sprzętu jest zgodne z normą IEC/EN 61000-3-2.
•
Zasilanie 2 sprzętu jest zgodne z normą IEC/EN 61000-3-11 i należy
je podłączać do odpowiedniej sieci zasilającej, z zachowaniem
maksymalnej dopuszczalnej impedancji systemu Z
2 3
() po stronie interfejsu. Informacji na temat tego, czy zasilanie 2 jest
podłączone do sieci zasilającej o tej impedancji lub mniejszej, należy
uzyskać w zakładzie energetycznym.
2 3
RCCB/ELCB
Płyta zacisków
*1
Uchwyt (zaciskarka)
Tuleja
Kabel zasilający
Moment dokręcania cN•m {kgf•cm}
157~196 {16~20}
196~245 {20~25)
PODŁĄCZANIA
Płyta zaciskowa
podłączania jednostki
wewnętrznej/
zewnętrznej
5 mm lub więcej
(odstęp między przewodami)
Przewodnik włożony Przewodnik włożony
zbyt głęboko zbyt słabo
ZABRONIONE ZABRONIONE
= 0,445 oma () po stronie
max
jest większa niż lub równa 400,00 kW
sc
większej niż lub
sc
= 0,445 oma
max
