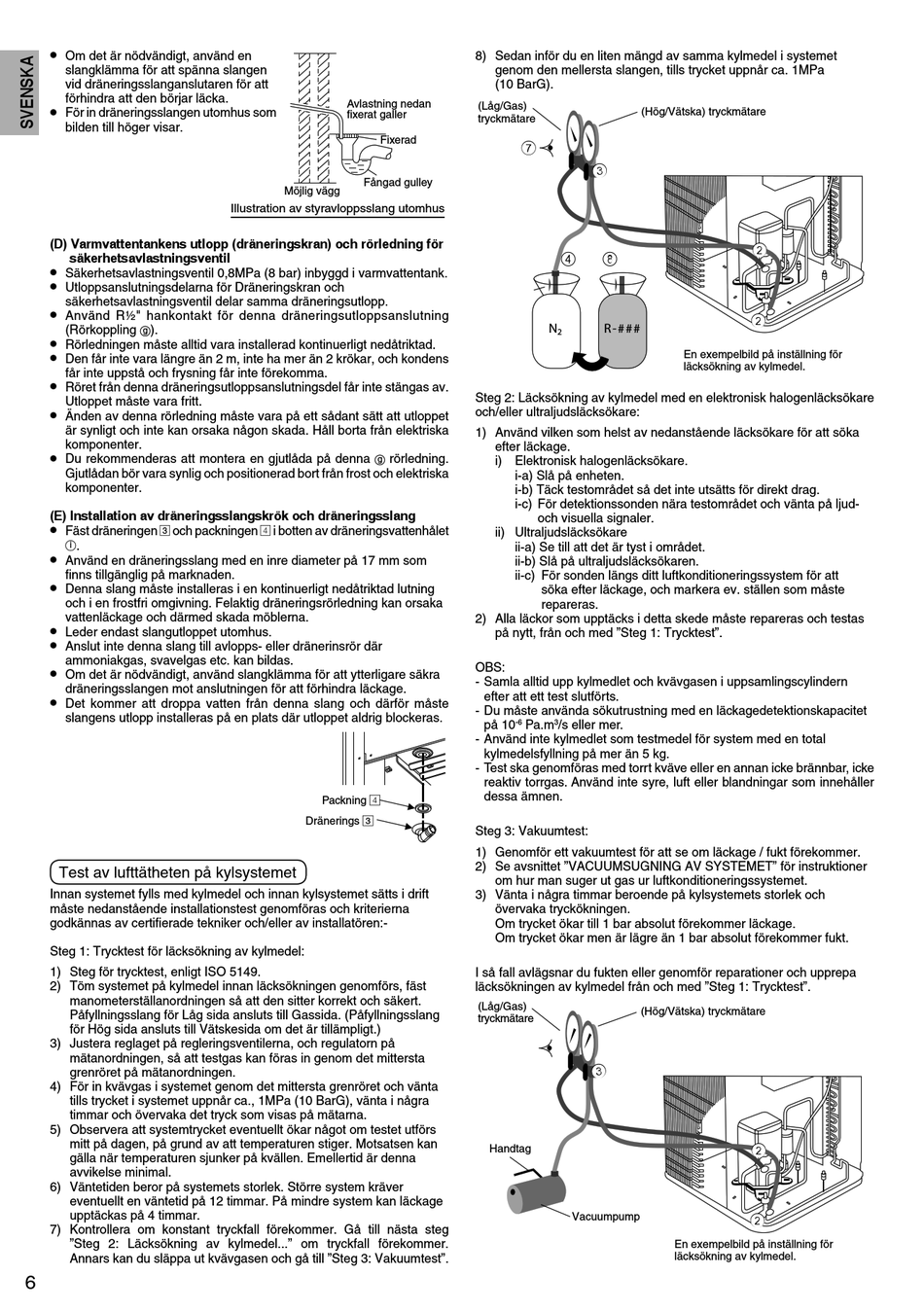

Om det är nödvändigt, använd en
slangklämma för att spänna slangen
vid dräneringsslanganslutaren för att
förhindra att den börjar läcka.
•
För in dräneringsslangen utomhus som
bilden till höger visar.
(D) Varmvattentankens utlopp (dräneringskran) och rörledning för
säkerhetsavlastningsventil
•
Säkerhetsavlastningsventil 0,8MPa (8 bar) inbyggd i varmvattentank.
•
Utloppsanslutningsdelarna för Dräneringskran och
säkerhetsavlastningsventil delar samma dräneringsutlopp.
•
Använd R½" hankontakt för denna dräneringsutloppsanslutning
(Rörkoppling ).
g
•
Rörledningen måste alltid vara installerad kontinuerligt nedåtriktad.
•
Den får inte vara längre än 2 m, inte ha mer än 2 krökar, och kondens
får inte uppstå och frysning får inte förekomma.
•
Röret från denna dräneringsutloppsanslutningsdel får inte stängas av.
Utloppet måste vara fritt.
•
Änden av denna rörledning måste vara på ett sådant sätt att utloppet
är synligt och inte kan orsaka någon skada. Håll borta från elektriska
komponenter.
•
Du rekommenderas att montera en gjutlåda på denna
Gjutlådan bör vara synlig och positionerad bort från frost och elektriska
komponenter.
(E) Installation av dräneringsslangskrök och dräneringsslang
•
Fäst dräneringen 3 och packningen 4 i botten av dräneringsvattenhålet
.
i
•
Använd en dräneringsslang med en inre diameter på 17 mm som
fi nns tillgänglig på marknaden.
•
Denna slang måste installeras i en kontinuerligt nedåtriktad lutning
och i en frostfri omgivning. Felaktig dräneringsrörledning kan orsaka
vattenläckage och därmed skada möblerna.
•
Leder endast slangutloppet utomhus.
•
Anslut inte denna slang till avlopps- eller dränerinsrör där
ammoniakgas, svavelgas etc. kan bildas.
•
Om det är nödvändigt, använd slangklämma för att ytterligare säkra
dräneringsslangen mot anslutningen för att förhindra läckage.
•
Det kommer att droppa vatten från denna slang och därför måste
slangens utlopp installeras på en plats där utloppet aldrig blockeras.
Test av lufttätheten på kylsystemet
Innan systemet fylls med kylmedel och innan kylsystemet sätts i drift
måste nedanstående installationstest genomföras och kriterierna
godkännas av certifi erade tekniker och/eller av installatören:-
Steg 1: Trycktest för läcksökning av kylmedel:
1) Steg för trycktest, enligt ISO 5149.
2) Töm systemet på kylmedel innan läcksökningen genomförs, fäst
manometerställanordningen så att den sitter korrekt och säkert.
Påfyllningsslang för Låg sida ansluts till Gassida. (Påfyllningsslang
för Hög sida ansluts till Vätskesida om det är tillämpligt.)
3) Justera reglaget på regleringsventilerna, och regulatorn på
mätanordningen, så att testgas kan föras in genom det mittersta
grenröret på mätanordningen.
4) För in kvävgas i systemet genom det mittersta grenröret och vänta
tills trycket i systemet uppnår ca., 1MPa (10 BarG), vänta i några
timmar och övervaka det tryck som visas på mätarna.
5) Observera att systemtrycket eventuellt ökar något om testet utförs
mitt på dagen, på grund av att temperaturen stiger. Motsatsen kan
gälla när temperaturen sjunker på kvällen. Emellertid är denna
avvikelse minimal.
6) Väntetiden beror på systemets storlek. Större system kräver
eventuellt en väntetid på 12 timmar. På mindre system kan läckage
upptäckas på 4 timmar.
7) Kontrollera om konstant tryckfall förekommer. Gå till nästa steg
"Steg 2: Läcksökning av kylmedel..." om tryckfall förekommer.
Annars kan du släppa ut kvävgasen och gå till "Steg 3: Vakuumtest".
6
Avlastning nedan
fi xerat galler
Fixerad
Fångad gulley
Möjlig vägg
Illustration av styravloppsslang utomhus
rörledning.
g
4
Packning
3
Dränerings
8) Sedan inför du en liten mängd av samma kylmedel i systemet
genom den mellersta slangen, tills trycket uppnår ca. 1MPa
(10 BarG).
(Låg/Gas)
(Hög/Vätska) tryckmätare
tryckmätare
7
3
4 8
N R-###
2
Steg 2: Läcksökning av kylmedel med en elektronisk halogenläcksökare
och/eller ultraljudsläcksökare:
1) Använd vilken som helst av nedanstående läcksökare för att söka
efter läckage.
i) Elektronisk halogenläcksökare.
i-a) Slå på enheten.
i-b) Täck testområdet så det inte utsätts för direkt drag.
i-c) För detektionssonden nära testområdet och vänta på ljud-
och visuella signaler.
ii) Ultraljudsläcksökare
ii-a) Se till att det är tyst i området.
ii-b) Slå på ultraljudsläcksökaren.
ii-c) För sonden längs ditt luftkonditioneringssystem för att
söka efter läckage, och markera ev. ställen som måste
repareras.
2) Alla läckor som upptäcks i detta skede måste repareras och testas
på nytt, från och med "Steg 1: Trycktest".
OBS:
- Samla alltid upp kylmedlet och kvävgasen i uppsamlingscylindern
efter att ett test slutförts.
- Du måste använda sökutrustning med en läckagedetektionskapacitet
-6 3
på 10 Pa.m /s eller mer.
- Använd inte kylmedlet som testmedel för system med en total
kylmedelsfyllning på mer än 5 kg.
- Test ska genomföras med torrt kväve eller en annan icke brännbar, icke
reaktiv torrgas. Använd inte syre, luft eller blandningar som innehåller
dessa ämnen.
Steg 3: Vakuumtest:
1) Genomför ett vakuumtest för att se om läckage / fukt förekommer.
2) Se avsnittet "VACUUMSUGNING AV SYSTEMET" för instruktioner
om hur man suger ut gas ur luftkonditioneringssystemet.
3) Vänta i några timmar beroende på kylsystemets storlek och
övervaka tryckökningen.
Om trycket ökar till 1 bar absolut förekommer läckage.
Om trycket ökar men är lägre än 1 bar absolut förekommer fukt.
I så fall avlägsnar du fukten eller genomför reparationer och upprepa
läcksökningen av kylmedel från och med "Steg 1: Trycktest".
(Låg/Gas)
(Hög/Vätska) tryckmätare
tryckmätare
3
Handtag
Vacuumpump
2
2
En exempelbild på inställning för
läcksökning av kylmedel.
2
2
En exempelbild på inställning för
läcksökning av kylmedel.
