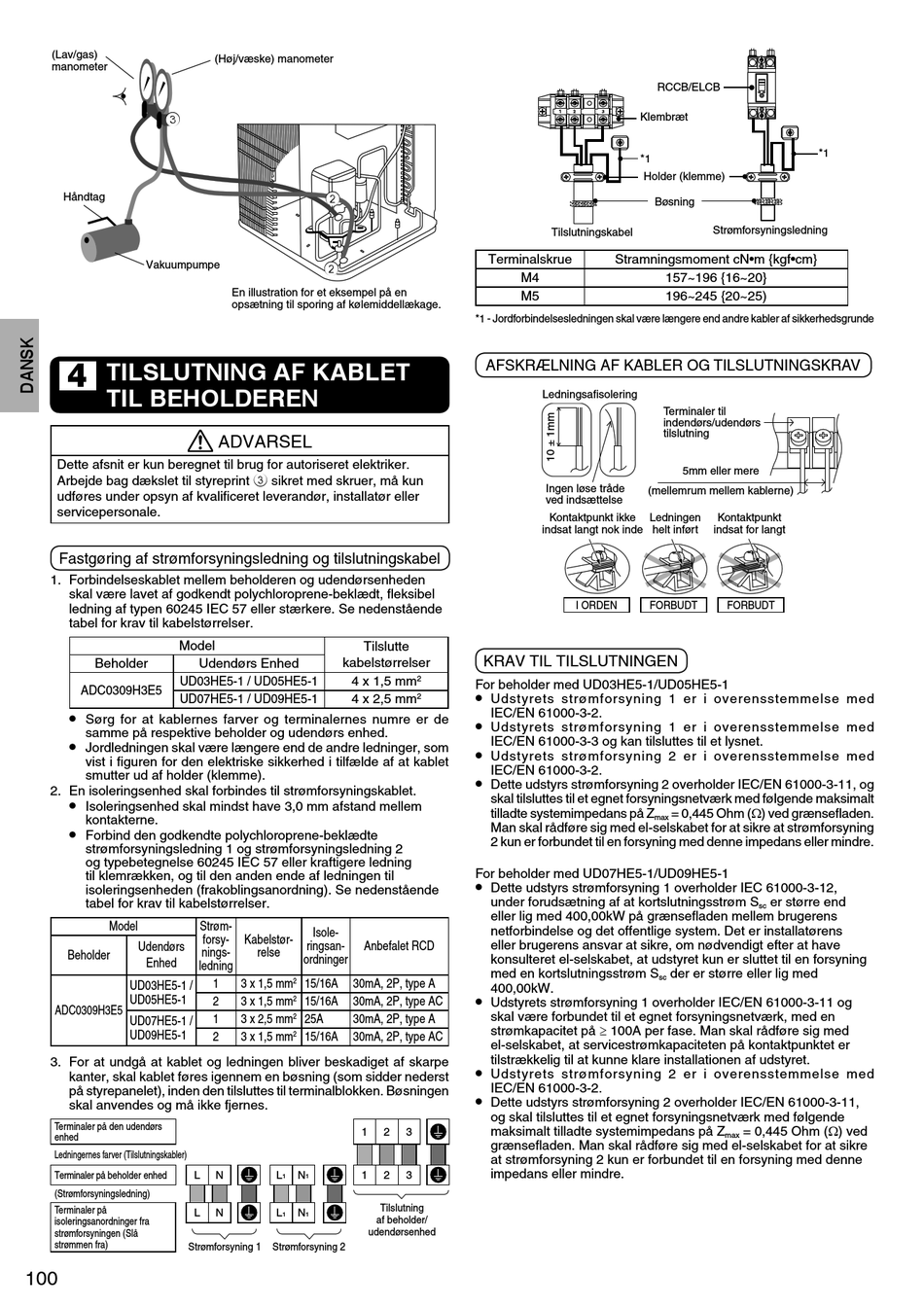

(Lav/gas)
manometer
3
Håndtag
Vakuumpumpe
TILSLUTNING AF KABLET
4
TIL BEHOLDEREN
Dette afsnit er kun beregnet til brug for autoriseret elektriker.
Arbejde bag dækslet til styreprint 3 sikret med skruer, må kun
udføres under opsyn af kvalifi ceret leverandør, installatør eller
servicepersonale.
Fastgøring af strømforsyningsledning og tilslutningskabel
1. Forbindelseskablet mellem beholderen og udendørsenheden
skal være lavet af godkendt polychloroprene-beklædt, fl eksibel
ledning af typen 60245 IEC 57 eller stærkere. Se nedenstående
tabel for krav til kabelstørrelser.
Model
Beholder Udendørs Enhed
UD03HE5-1 / UD05HE5-1
ADC0309H3E5
UD07HE5-1 / UD09HE5-1
•
Sørg for at kablernes farver og terminalernes numre er de
samme på respektive beholder og udendørs enhed.
•
Jordledningen skal være længere end de andre ledninger, som
vist i fi guren for den elektriske sikkerhed i tilfælde af at kablet
smutter ud af holder (klemme).
2. En isoleringsenhed skal forbindes til strømforsyningskablet.
•
Isoleringsenhed skal mindst have 3,0 mm afstand mellem
kontakterne.
•
Forbind den godkendte polychloroprene-beklædte
strømforsyningsledning 1 og strømforsyningsledning 2
og typebetegnelse 60245 IEC 57 eller kraftigere ledning
til klemrækken, og til den anden ende af ledningen til
isoleringsenheden (frakoblingsanordning). Se nedenstående
tabel for krav til kabelstørrelser.
Model
Udendørs
Beholder
Enhed
ledning
UD03HE5-1 /
UD05HE5-1
ADC0309H3E5
UD07HE5-1 /
UD09HE5-1
3. For at undgå at kablet og ledningen bliver beskadiget af skarpe
kanter, skal kablet føres igennem en bøsning (som sidder nederst
på styrepanelet), inden den tilsluttes til terminalblokken. Bøsningen
skal anvendes og må ikke fjernes.
Terminaler på den udendørs
enhed
Ledningernes farver (Tilslutningskabler)
Terminaler på beholder enhed L
(Strømforsyningsledning)
Terminaler på
L
isoleringsanordninger fra
strømforsyningen (Slå
strømmen fra)
Strømforsyning 1 Strømforsyning 2
100
(Høj/væske) manometer
2
2
En illustration for et eksempel på en
opsætning til sporing af kølemiddellækage.
ADVARSEL
Tilslutte
kabelstørrelser
4 x 1,5 mm
4 x 2,5 mm
Strøm-
Isole-
forsy- Kabelstør-
ringsan- Anbefalet RCD
nings- relse
ordninger
1 3 x 1,5 mm 2 15/16A 30mA, 2P, type A
2 3 x 1,5 mm 2 15/16A 30mA, 2P, type AC
1 3 x 2,5 mm 2 25A 30mA, 2P, type A
2
2 3 x 1,5 mm 15/16A 30mA, 2P, type AC
1
N L N 1
1 1
N L N
1 1
udendørsenhed
Terminalskrue
M4
M5
*1 - Jordforbindelsesledningen skal være længere end andre kabler af sikkerhedsgrunde
AFSKRÆLNING AF KABLER OG TILSLUTNINGSKRAV
Ledningsafi solering
Ingen løse tråde
ved indsættelse
Kontaktpunkt ikke
indsat langt nok inde
KRAV TIL TILSLUTNINGEN
2
For beholder med UD03HE5-1/UD05HE5-1
•
2 Udstyrets strømforsyning 1 er i overensstemmelse med
IEC/EN 61000-3-2.
•
Udstyrets strømforsyning 1 er i overensstemmelse med
IEC/EN 61000-3-3 og kan tilsluttes til et lysnet.
•
Udstyrets strømforsyning 2 er i overensstemmelse med
IEC/EN 61000-3-2.
•
Dette udstyrs strømforsyning 2 overholder IEC/EN 61000-3-11, og
skal tilsluttes til et egnet forsyningsnetværk med følgende maksimalt
tilladte systemimpedans på Z
Man skal rådføre sig med el-selskabet for at sikre at strømforsyning
2 kun er forbundet til en forsyning med denne impedans eller mindre.
For beholder med UD07HE5-1/UD09HE5-1
•
Dette udstyrs strømforsyning 1 overholder IEC 61000-3-12,
under forudsætning af at kortslutningsstrøm S
eller lig med 400,00kW på grænsefl aden mellem brugerens
netforbindelse og det offentlige system. Det er installatørens
eller brugerens ansvar at sikre, om nødvendigt efter at have
konsulteret el-selskabet, at udstyret kun er sluttet til en forsyning
med en kortslutningsstrøm S
400,00kW.
•
Udstyrets strømforsyning 1 overholder IEC/EN 61000-3-11 og
skal være forbundet til et egnet forsyningsnetværk, med en
strømkapacitet på  100A per fase. Man skal rådføre sig med
el-selskabet, at servicestrømkapaciteten på kontaktpunktet er
tilstrækkelig til at kunne klare installationen af udstyret.
•
Udstyrets strømforsyning 2 er i overensstemmelse med
IEC/EN 61000-3-2.
•
Dette udstyrs strømforsyning 2 overholder IEC/EN 61000-3-11,
og skal tilsluttes til et egnet forsyningsnetværk med følgende
maksimalt tilladte systemimpedans på Z
2 3
grænsefl aden. Man skal rådføre sig med el-selskabet for at sikre
at strømforsyning 2 kun er forbundet til en forsyning med denne
impedans eller mindre.
2 3
Tilslutning
af beholder/
RCCB/ELCB
Klembræt
*1
Holder (klemme)
Bøsning
Strømforsyningsledning
Tilslutningskabel
Stramningsmoment cN•m {kgf•cm}
157~196 {16~20}
196~245 {20~25)
Terminaler til
indendørs/udendørs
tilslutning
5mm eller mere
(mellemrum mellem kablerne)
Ledningen Kontaktpunkt
helt inført indsat for langt
I ORDEN FORBUDT
= 0,445 Ohm () ved grænsefl aden.
max
der er større eller lig med
sc
max
*1
FORBUDT
er større end
sc
= 0,445 Ohm () ved
