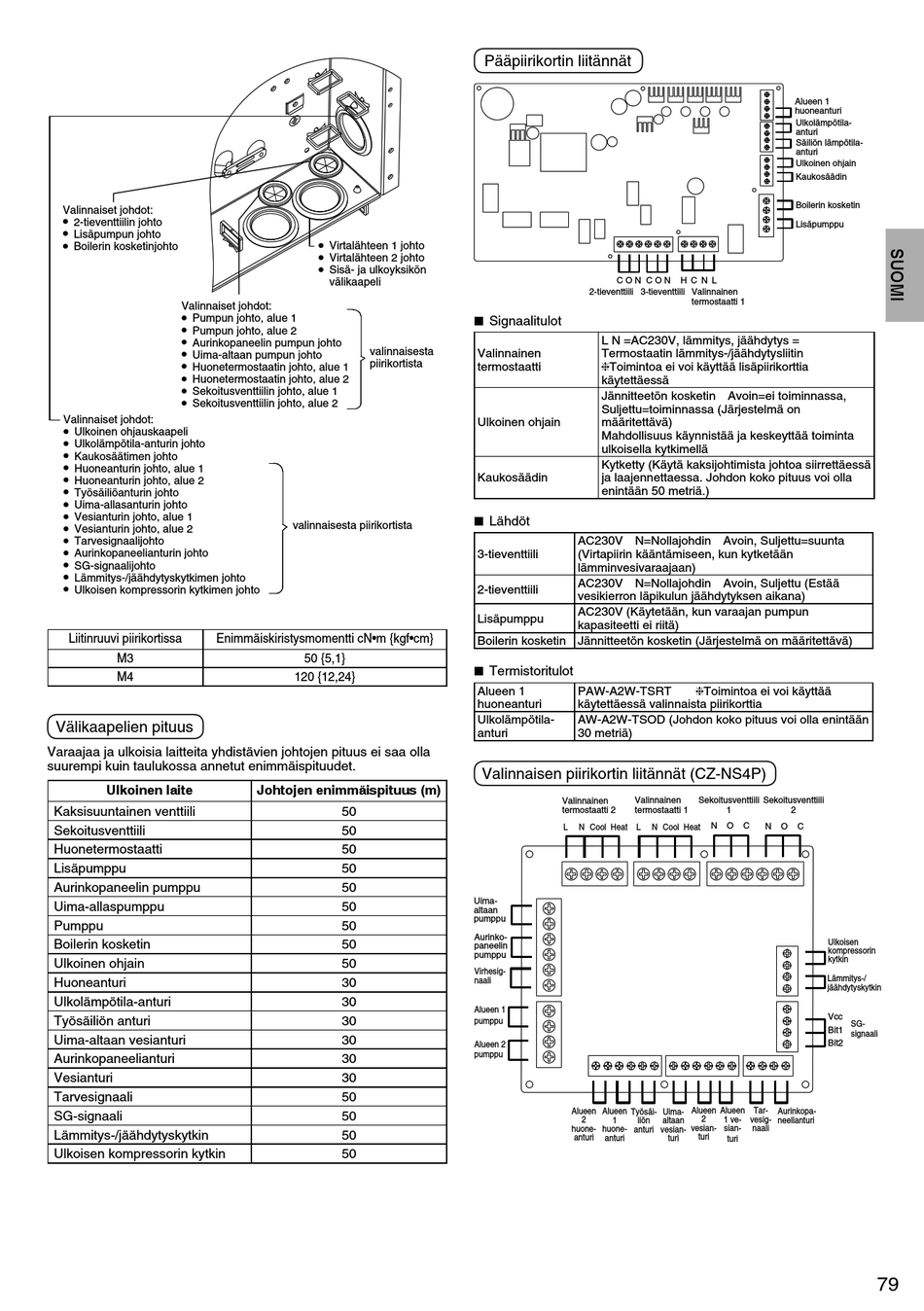

Valinnaiset johdot:
•
2-tieventtiilin johto
•
Lisäpumpun johto
•
Boilerin kosketinjohto
Valinnaiset johdot:
•
Pumpun johto, alue 1
•
Pumpun johto, alue 2
•
Aurinkopaneelin pumpun johto
•
Uima-altaan pumpun johto
•
Huonetermostaatin johto, alue 1
•
Huonetermostaatin johto, alue 2
•
Sekoitusventtiilin johto, alue 1
•
Sekoitusventtiilin johto, alue 2
Valinnaiset johdot:
•
Ulkoinen ohjauskaapeli
•
Ulkolämpötila-anturin johto
•
Kaukosäätimen johto
•
Huoneanturin johto, alue 1
•
Huoneanturin johto, alue 2
•
Työsäiliöanturin johto
•
Uima-allasanturin johto
•
Vesianturin johto, alue 1
•
Vesianturin johto, alue 2
•
Tarvesignaalijohto
•
Aurinkopaneelianturin johto
•
SG-signaalijohto
•
Lämmitys-/jäähdytyskytkimen johto
•
Ulkoisen kompressorin kytkimen johto
Liitinruuvi piirikortissa
Enimmäiskiristysmomentti cN•m {kgf•cm}
M3
M4
Välikaapelien pituus
Varaajaa ja ulkoisia laitteita yhdistävien johtojen pituus ei saa olla
suurempi kuin taulukossa annetut enimmäispituudet.
Ulkoinen laite
Kaksisuuntainen venttiili
Sekoitusventtiili
Huonetermostaatti
Lisäpumppu
Aurinkopaneelin pumppu
Uima-allaspumppu
Pumppu
Boilerin kosketin
Ulkoinen ohjain
Huoneanturi
Ulkolämpötila-anturi
Työsäiliön anturi
Uima-altaan vesianturi
Aurinkopaneelianturi
Vesianturi
Tarvesignaali
SG-signaali
Lämmitys-/jäähdytyskytkin
Ulkoisen kompressorin kytkin
•
Virtalähteen 1 johto
•
Virtalähteen 2 johto
•
Sisä- ja ulkoyksikön
välikaapeli
valinnaisesta
piirikortista
valinnaisesta piirikortista
50 {5,1}
120 {12,24}
Johtojen enimmäispituus (m)
50
50
50
50
50
50
50
50
50
30
30
30
30
30
30
50
50
50
50
Pääpiirikortin liitännät
C O N C O N
2-tieventtiili
3-tieventtiili
Signaalitulot
L N =AC230V, lämmitys, jäähdytys =
Valinnainen
Termostaatin lämmitys-/jäähdytysliitin
Toimintoa ei voi käyttää lisäpiirikorttia
termostaatti
käytettäessä
Jännitteetön kosketin Avoin=ei toiminnassa,
Suljettu=toiminnassa (Järjestelmä on
Ulkoinen ohjain
määritettävä)
Mahdollisuus käynnistää ja keskeyttää toiminta
ulkoisella kytkimellä
Kytketty (Käytä kaksijohtimista johtoa siirrettäessä
Kaukosäädin
ja laajennettaessa. Johdon koko pituus voi olla
enintään 50 metriä.)
Lähdöt
AC230V N=Nollajohdin Avoin, Suljettu=suunta
3-tieventtiili
(Virtapiirin kääntämiseen, kun kytketään
lämminvesivaraajaan)
AC230V N=Nollajohdin Avoin, Suljettu (Estää
2-tieventtiili
vesikierron läpikulun jäähdytyksen aikana)
AC230V (Käytetään, kun varaajan pumpun
Lisäpumppu
kapasiteetti ei riitä)
Boilerin kosketin Jännitteetön kosketin (Järjestelmä on määritettävä)
Termistoritulot
Alueen 1
PAW-A2W-TSRT
huoneanturi
käytettäessä valinnaista piirikorttia
Ulkolämpötila-
AW-A2W-TSOD (Johdon koko pituus voi olla enintään
anturi
30 metriä)
Valinnaisen piirikortin liitännät (CZ-NS4P)
Valinnainen
Valinnainen
termostaatti 2
termostaatti 1
L
N Cool Heat L
Uima-
altaan
pumppu
Aurinko-
paneelin
pumppu
Virhesig-
naali
Alueen 1
pumppu
Alueen 2
pumppu
Alueen
Alueen
Työsäi-
2
1
liön
huone-
huone-
anturi
anturi
anturi
Alueen 1
huoneanturi
Ulkolämpötila-
anturi
Säiliön lämpötila-
anturi
Ulkoinen ohjain
Kaukosäädin
Boilerin kosketin
Lisäpumppu
H C N L
Valinnainen
termostaatti 1
Toimintoa ei voi käyttää
Sekoitusventtiili
Sekoitusventtiili
1
2
N
O
C
N Cool Heat
N
O
C
Lämmitys-/
jäähdytyskytkin
Alueen
Alueen
Tar-
Uima-
Aurinkopa-
2
1 ve-
vesig-
altaan
neelianturi
vesian-
sian-
naali
vesian-
turi
turi
turi
Ulkoisen
kompressorin
kytkin
Vcc
SG-
Bit1
signaali
Bit2
79
