Panasonic ADC0309H3E5 Installationshandbuch Seite 330

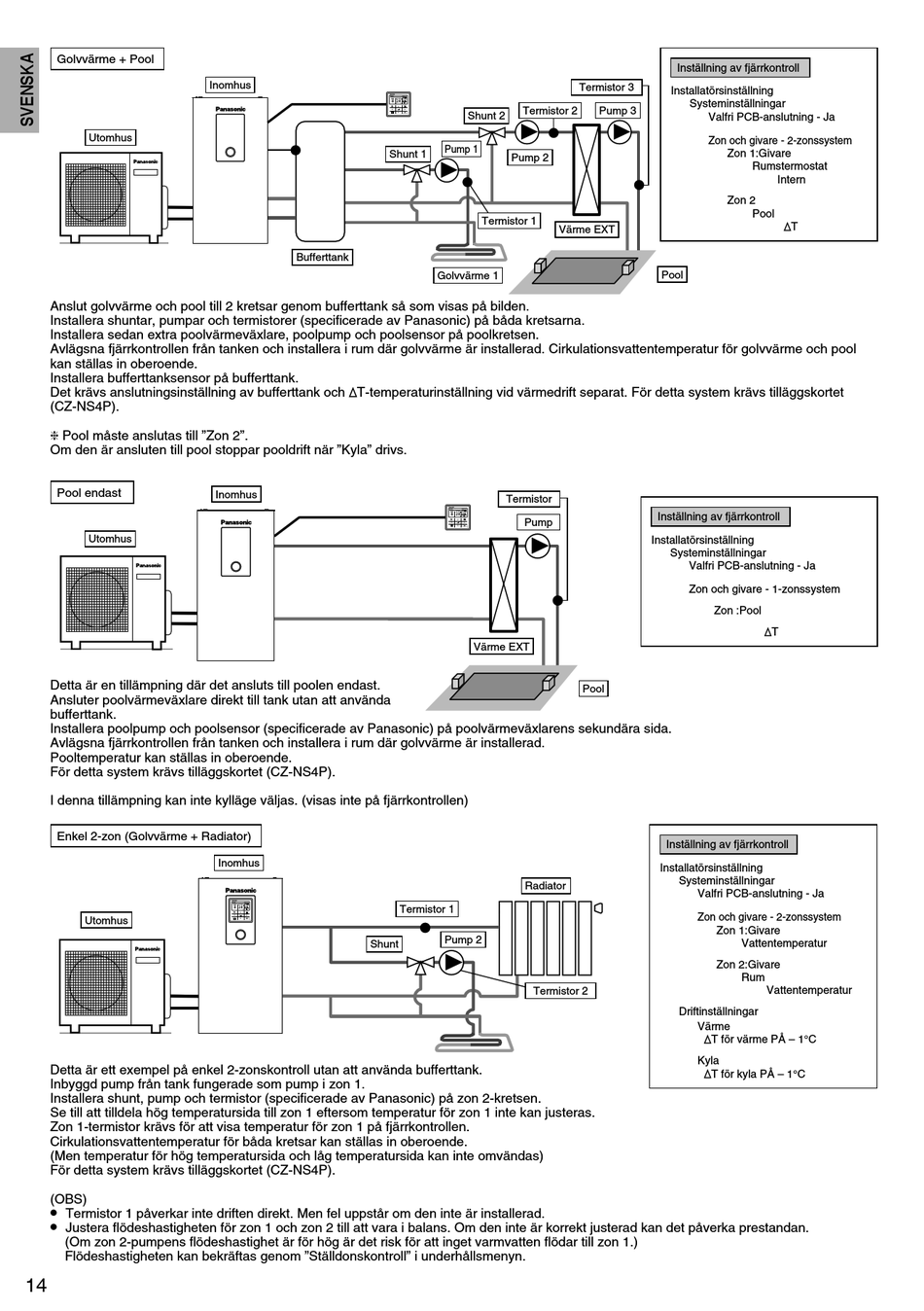

Golvvärme + Pool
Utomhus
Anslut golvvärme och pool till 2 kretsar genom bufferttank så som visas på bilden.
Installera shuntar, pumpar och termistorer (specifi cerade av Panasonic) på båda kretsarna.
Installera sedan extra poolvärmeväxlare, poolpump och poolsensor på poolkretsen.
Avlägsna fjärrkontrollen från tanken och installera i rum där golvvärme är installerad. Cirkulationsvattentemperatur för golvvärme och pool
kan ställas in oberoende.
Installera bufferttanksensor på bufferttank.
Det krävs anslutningsinställning av bufferttank och T-temperaturinställning vid värmedrift separat. För detta system krävs tilläggskortet
(CZ-NS4P).
 Pool måste anslutas till "Zon 2".
Om den är ansluten till pool stoppar pooldrift när "Kyla" drivs.
Pool endast
Utomhus
Detta är en tillämpning där det ansluts till poolen endast.
Ansluter poolvärmeväxlare direkt till tank utan att använda
bufferttank.
Installera poolpump och poolsensor (specifi cerade av Panasonic) på poolvärmeväxlarens sekundära sida.
Avlägsna fjärrkontrollen från tanken och installera i rum där golvvärme är installerad.
Pooltemperatur kan ställas in oberoende.
För detta system krävs tilläggskortet (CZ-NS4P).
I denna tillämpning kan inte kylläge väljas. (visas inte på fjärrkontrollen)
Enkel 2-zon (Golvvärme + Radiator)
Utomhus
Detta är ett exempel på enkel 2-zonskontroll utan att använda bufferttank.
Inbyggd pump från tank fungerade som pump i zon 1.
Installera shunt, pump och termistor (specifi cerade av Panasonic) på zon 2-kretsen.
Se till att tilldela hög temperatursida till zon 1 eftersom temperatur för zon 1 inte kan justeras.
Zon 1-termistor krävs för att visa temperatur för zon 1 på fjärrkontrollen.
Cirkulationsvattentemperatur för båda kretsar kan ställas in oberoende.
(Men temperatur för hög temperatursida och låg temperatursida kan inte omvändas)
För detta system krävs tilläggskortet (CZ-NS4P).
(OBS)
•
Termistor 1 påverkar inte driften direkt. Men fel uppstår om den inte är installerad.
•
Justera fl ödeshastigheten för zon 1 och zon 2 till att vara i balans. Om den inte är korrekt justerad kan det påverka prestandan.
(Om zon 2-pumpens fl ödeshastighet är för hög är det risk för att inget varmvatten fl ödar till zon 1.)
Flödeshastigheten kan bekräftas genom "Ställdonskontroll" i underhållsmenyn.
14
Inomhus
Bufferttank
Inomhus
Inomhus
Shunt
Termistor 2
Shunt 2
Pump 1
Shunt 1
Pump 2
Termistor 1
Värme EXT
Golvvärme 1
Termistor
Pump
Värme EXT
Radiator
Termistor 1
Pump 2
Termistor 2
Inställning av fjärrkontroll
Termistor 3
Installatörsinställning
Systeminställningar
Pump 3
Valfri PCB-anslutning - Ja
Zon och givare - 2-zonssystem
Zon 1:Givare
Rumstermostat
Zon 2
Pool
Pool
Inställning av fjärrkontroll
Installatörsinställning
Systeminställningar
Valfri PCB-anslutning - Ja
Zon och givare - 1-zonssystem
Zon :Pool
Pool
Inställning av fjärrkontroll
Installatörsinställning
Systeminställningar
Valfri PCB-anslutning - Ja
Zon och givare - 2-zonssystem
Zon 1:Givare
Vattentemperatur
Zon 2:Givare
Rum
Driftinställningar
Värme
T för värme PÅ – 1°C
Kyla
T för kyla PÅ – 1°C
Intern
T
T
Vattentemperatur
